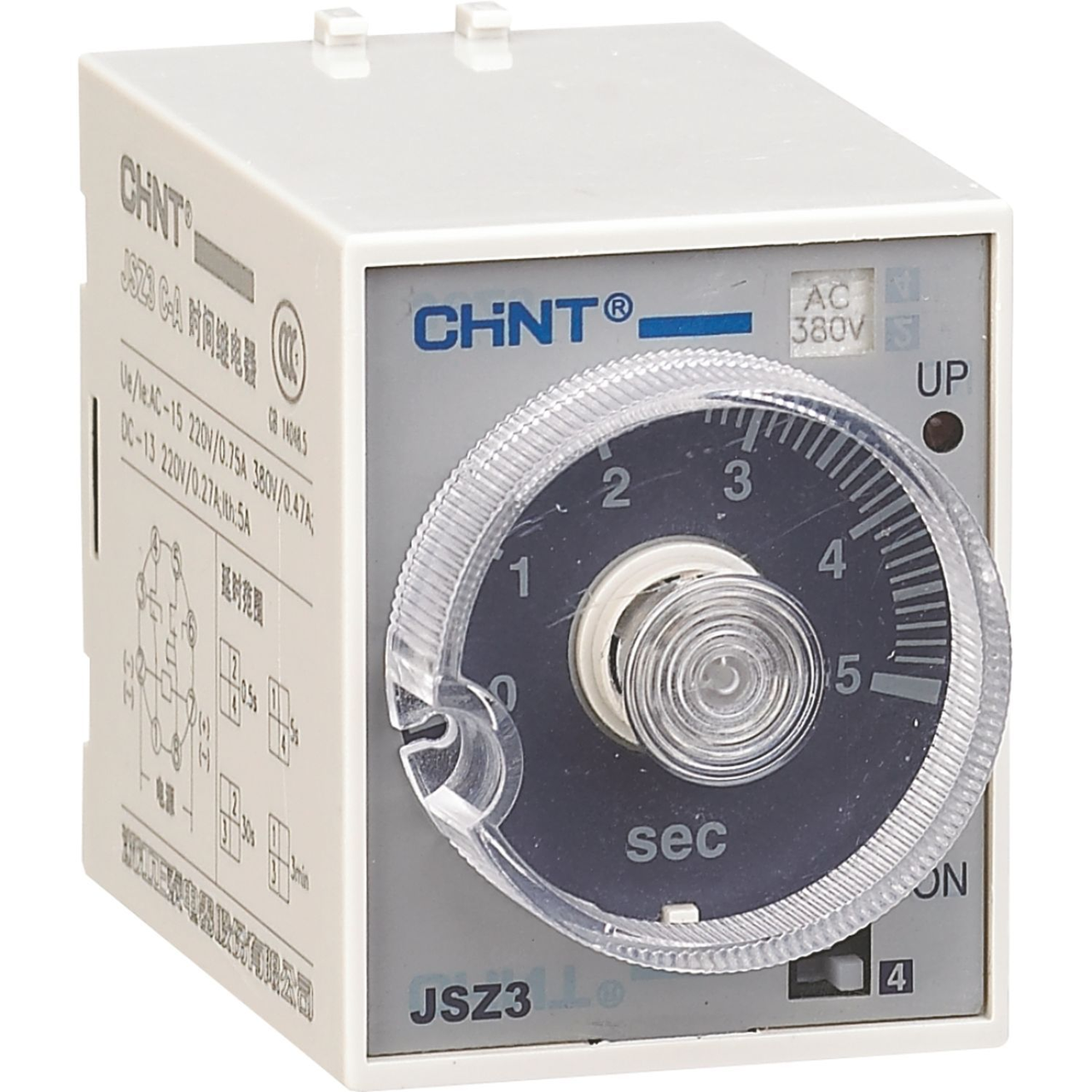

Реле времени CHINT JSZ3A-E, задержка включения (On-Delay), от 5 секунд до 6 часов, ~230 В AC, цокольное (под 8-pin розетку)
Электронное полупроводниковое циклически-временное реле серии JSZ3 (аналог ST3P / AH3) от мирового бренда CHINT Electric · Предназначено для управления последовательностью работы технологических процессов, задержки запуска силовых контакторов, систем вентиляции, компрессоров, насосных станций и схем автоматического ввода резерва (АВР) · Режим работы: задержка включения нагрузок после подачи управляющего напряжения питания (On-Delay) · Широкий многодиапазонный выбор уставки времени от 5 секунд до 6 часов с удобным регулировочным диском на лицевой панели · Рабочее напряжение питания катушки: 220/230 В переменного тока (AC 50 Гц) · Выходная контактная группа содержит 2 перекидных контакта (2C/O) с коммутационным током до 5 Ампер · Стандартное цокольное исполнение под 8-контактную розетку (типа CZF08A / CZF08A-E), обеспечивающее быструю замену таймера без демонтажа проводов · Оснащено светодиодными индикаторами питания и состояния выходов
Описание
Электронное реле времени CHINT JSZ3A-E (режим «задержка включения», диапазон регулировки от 5 секунд до 6 часов, номинальное напряжение питания 230 В AC, штепсельное цокольное исполнение под 8-пиновую колодку) — это компактный и надежный прибор промышленной автоматики, предназначенный для построения схем автоматического управления электрическими цепями.
Принцип работы реле **JSZ3A-E CHINT** заключается в следующем: при подаче питающего напряжения 230 В AC начинается отсчет заранее заданной временной задержки (в пределах от 5 с до 6 ч). По истечении этого времени выходные контакты переключаются в замкнутое положение и остаются в нем до тех пор, пока напряжение с реле не будет снято.
Цокольная конструкция под 8-контактную розетку (например, CZF08A) позволяет устанавливать прибор на DIN-рейку или лицевую панель щита. При необходимости планового обслуживания или изменения схемы реле извлекается из колодки за секунды без необходимости откручивать винтовые клеммы подводящих проводов.
| Наименование / Тип прибора | Реле времени электронное цокольное |
| Торговая марка / Бренд | CHINT Electric |
| Серия оборудования | JSZ3 (аналог ST3P / AH3) |
| Модификация / Модель | JSZ3A-E / JSZ3A-E 230V |
| Режим выполнения временной функции | Задержка включения при подаче питания (On-Delay) |
| Диапазон регулировки времени | от 5 секунд до 6 часов (поддиапазоны: 5s, 30s, 3m, 30m, 3h, 6h) |
| Номинальное напряжение питания (Us) | 220/230 В переменного тока (AC 50/60 Гц) |
| Допустимое отклонение напряжения питания | 85% … 110% Us (от 195 В до 253 В) |
| Конфигурация выходных контактов | 2 перекидных контакта (2C/O — 2NO/NC) |
| Номинальный ток контактов (AC-15, 250 В) | 5 А (активная нагрузка) |
| Погрешность повторения (воспроизводимость) | не более ±1% |
| Тип крепления / Корпус | Штепсельное цокольное (8 круглых штырей / 8-pin) |
| Совместимая розетка (приобретается отдельно) | 8-пиновая колодка на DIN-рейку CZF08A / CZF08A-E / PYF08A |
| Светодиодная индикация | Индикатор «Power» (питание) и индикатор «Relay» (срабатывание) |
| Габаритные размеры корпуса (В × Ш × Г) | 50 мм × 40 мм × 82 мм (без учета колодки) |
| Электрический ресурс контактов | не менее 100 000 циклов ВО |
| Диапазон рабочих температур | −10 °C … +50 °C |
| Соответствие международным стандартам | ГОСТ IEC 60947-5-1, CE, RoHS |
Сравнительный анализ таймеров задержки включения различных конструктивных исполнений:
| Параметр / Исполнение | Цокольное реле CHINT JSZ3A-E | Модульное реле на DIN-рейку (NTE8) | Пневмоприставка на контактор (ПВИ) |
|---|---|---|---|
| Удобство оперативной замены | Максимальное (извлечение из колодки без проводов) | Требует откручивания винтовых клемм | Монтируется на головку контактора |
| Диапазон выдержки времени | Широкий (от 5 сек до 6 часов) | Узкий (обычно 0.1 с — 480 с) | Узкий (0.1 с — 180 с) |
| Точность и стабильность уставки | Высокая электронная точность (±1%) | Высокая электронная точность | Зависит от температуры и пыли (пневматика) |
| Количество перекидных контактов | 2 полноценных перекидных контакта (2C/O, 5A) | 1C/O или 1NO | 1NO + 1NC |
| Монтажная гибкость | Установка на DIN-рейку или дверцу щита | Только на DIN-рейку | Только на корпус контактора |
Сферы применения электронного реле времени CHINT JSZ3A-E (230 В AC):
| Сфера применения | Тип оборудования / Щита | Назначение реле времени |
|---|---|---|
| Системы гарантированного питания (АВР) | Шкафы Автоматического Ввода Резерва 0.4 кВ | Задержка переключения на резервный ввод для исключения ложных срабатываний при кратковременных посадках сети. |
| Управление электродвигателями и насосами | Станции управления насосами (ШУН), компрессорами, вентиляцией | Организация ступенчатого последовательного запуска нескольких мощных двигателей для снижения пусковых токов. |
| Промышленная автоматика и конвейеры | Пульты станков, сушильные камеры, дозаторы, линии розлива | Выдержка времени технологических операций, пауз проветривания и циклов прогрева. |
Как работает режим «задержка включения» в реле JSZ3A-E?
При подаче напряжения питания 230 В на контакты реле начинается отсчет установленного времени. В течение отсчета контакты находятся в исходном состоянии. По истечении выдержки контакты переключаются и остаются замкнутыми до снятия питания.
Поставляется ли реле в комплекте с розеткой (колодкой)?
Нет, розетка под 8 штырей (например, CZF08A) поставляется отдельно. Это позволяет выбирать розетку для крепления на DIN-рейку или для монтажа на плоскость шкафа.
Как переключаются диапазон времени на реле JSZ3A-E?
На лицевой панели реле предусмотрены переключатели поддиапазонов (секунды, минуты, часы) и поворотный диск с процентной градуировкой для точной настройки выдержки.
Какой максимальный ток выдерживают контакты этого реле?
Номинальный ток выходных контактов составляет **5 Ампер** при напряжении 250 В AC (для активной нагрузки). Для коммутации мощных двигателей реле должно работать в паре с контактором.
