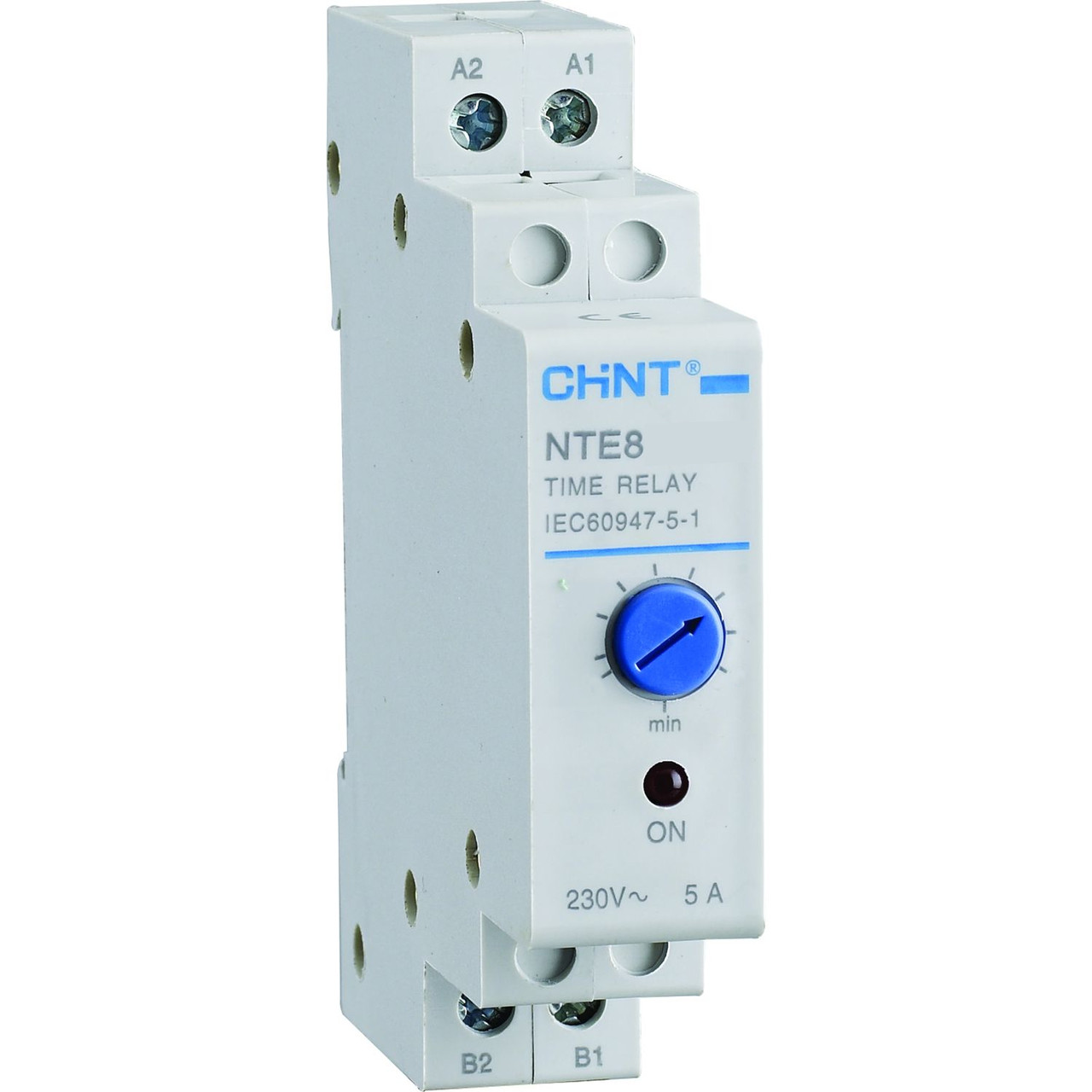

Реле времени CHINT NTE8-120A, задержка выключения, 12–120 сек, 1NO, 230 В AC
Компактное модульное реле времени серии NTE8 бренда CHINT Electric · Алгоритм работы: задержка выключения (Off-delay) · Регулируемый диапазон выдержки времени от 12 до 120 секунд · Номинальное напряжение питания 230 В AC (50/60 Гц) · Контактная группа: 1NO (нормально открытый замыкающий контакт, 5 А) · Стандартная ширина 18 мм (1 модуль) для установки на DIN-рейку 35 мм · Наглядный регулятор на передней панели и светодиодная индикация режимов · Предназначено для автоматического управления задержкой отключения вытяжной вентиляции, насосов охлаждения, освещения и технологических линий
Описание
Модульное реле времени CHINT NTE8-120A (задержка отключения, 12–120 секунд, 1NO, 230 В AC) — это надежный электронный таймер в компактном DIN-реечном исполнении, предназначенный для построения схем автоматического управления нагрузками с временной выдержкой при размыкании управляющей цепи.
Логика работы реле Off-delay (индекс «A») заключается в следующем: при подаче управляющего сигнала замыкающий контакт 1NO мгновенно закрывается, подавая питание на нагрузку. После снятия управляющего сигнала (например, размыкания внешнего выключателя) реле не отключает нагрузку сразу, а отсчитывает заданный временной интервал (от 12 до 120 секунд), после чего размыкает контакт и обесточивает исполнительный прибор.
Реле выполнено в стандартизированном модульном корпусе шириной 18 мм (1 модуль) и защелкивается на DIN-рейку 35 мм. Плавная настройка таймера осуществляется с помощью поворотно-шлицевого регулятора на лицевой панели. Встроенные светодиоды информируют мастера о наличии питания и текущем состоянии выходного реле.
| Модель / Артикул | NTE8-120A (Код 258347) |
| Торговая марка / Бренд | CHINT Electric |
| Тип устройства | Электронное модульное реле времени (таймер) |
| Алгоритм / Функция времени | Задержка выключения (Off-delay) |
| Диапазон регулировки времени | 12…120 секунд (плавная настройка потенциометром) |
| Номинальное напряжение питания ($U_n$) | 230 В AC (переменный ток, 50/60 Гц) |
| Допустимое отклонение напряжения | 85% … 110% от $U_n$ |
| Контактная группа | 1NO (1 нормально открытый замыкающий контакт) |
| Номинальный ток контактов | 5 А (250 В AC, активная нагрузка AC-1) / 3 А (AC-15) |
| Погрешность повторения (повторяемость) | ≤ 1% |
| Светодиодная индикация | Индикатор питания (POWER) + Индикатор срабатывания (RELAY) |
| Коммутационная износостойкость | Электрическая: не менее 100 000 циклов; Механическая: 1 000 000 циклов |
| Степень защиты корпуса | IP20 (клеммный блок) |
| Способ монтажа | На стандартную DIN-рейку 35 мм |
| Габаритные размеры (В × Ш × Г) | 81 × 18 × 68 мм (ширина 1 модуль) |
| Масса (вес нетто) | 0.08 кг (80 грамм) |
| Диапазон рабочих температур | −5 °C … +40 °C |
| Соответствие стандартам | IEC/EN 60947-5-1, ТР ТС 004/2011, ТР ТС 020/2011 |
Согласно принципиальной электрической схеме подключения реле CHINT NTE8-A:
| Обозначение клеммы | Назначение вывода | Описание подключения |
|---|---|---|
| L | Сетевая фаза (~230 В) | Подключается к фазному проводнику питающей сети AC 230 В. |
| N | Сетевая нейтраль (Ноль) | Подключается к нулевому проводнику питающей сети. |
| A | Управляющий вход (Signal) | Подключается к фазе L через внешний переключатель/кнопку SB. |
| B | Коммутируемый выход (Load) | Подключается непосредственно к нагрузке (лампа, вентилятор, контактор). Второй конец нагрузки идет на нейтраль N. |
Последовательность и алгоритм работы схемы:
- 1. Исходное состояние: На клеммы
LиNподано постоянное сетевое питание 230 В. Внешний выключательSBразомкнут, управляющий сигнал на клеммеAотсутствует. Внутренний контакт междуLиBразомкнут — нагрузка обесточена. - 2. Включение нагрузки: При замыкании внешнего выключателя
SBфаза поступает на управляющую клеммуA. Реле времениNTE8-Aмгновенно замыкает свой контакт междуLи выходомB— нагрузка (лампочка/вентилятор) включается без задержки. - 3. Старт отсчета задержки: При размыкании выключателя
SBнапряжение с управляющего входаAснимается. В этот момент запускается внутренний таймер реле, а выходной контакт на клеммеBостается замкнутым, и нагрузка продолжат работать в течение установленного времени (от 12 до 120 секунд). - 4. Отключение нагрузки: По истечении установленного времени выдержки контакт реле размыкается, напряжение с вывода
Bснимается, и нагрузка окончательно выключается.
B составляет 5 Ампер. При подключении более мощных электроприборов клемма B должна подключаться к катушке управления внешнего контактора.
Значение символов в обозначении реле времени CHINT NTE8-120A:
| Символ / Обозначение | Расшифровка параметра | Техническое значение |
|---|---|---|
| NTE8 | Серия модульных реле времени | Серия компактных таймеров CHINT для монтажа на DIN-рейку. |
| 120 | Верхний предел задержки | Максимальное время выдержки составляет 120 секунд (диапазон 12–120 с). |
| A | Индекс функции реле | Задержка выключения (Off-delay) после снятия управляющего сигнала. |
| 230V AC | Питание катушки | Сеть переменного тока напряжением 220–230 Вольт. |
Сферы применения реле времени с задержкой выключения CHINT NTE8-120A (12–120 с):
| Сфера применения | Типовое оборудование | Назначение реле времени |
|---|---|---|
| Системы бытовой и коммерческой вентиляции | Вытяжные вентиляторы санузлов, кухонь, лабораторий | Обеспечение работы вентилятора в течение 12–120 секунд после выключения основного освещения. |
| Охлаждение оборудования | Циркуляционные насосы, вентиляторы обдува ТЭНов | Продолжение циркуляции теплоносителя или обдува нагревателей после отключения системы для предотвращения перегрева. |
| Автоматика освещения | Освещение коридоров, лестниц, тамбуров и складов | Задержка отключения света для безопасного выхода персонала из помещения. |
| Конвейерные и технологические линии | Подающие транспортеры, шнеки, сушильные камеры | Поочередный задерживаемый останов узлов оборудования для полной очистки ленты. |
Как работает реле времени CHINT NTE8-120A с задержкой выключения?
При подаче управляющего сигнала на вход A реле мгновенно замыкает контакт на вывод B и включает нагрузку. После снятия сигнала с A отсчитывается заданное время (12–120 секунд), по истечении которого вывод B обесточивается.
В чем разница между исполнением NTE8-A и NTE8-B?
Индекс **A** (Off-delay) означает задержку выключения нагрузки после снятия сигнала. Индекс **B** (On-delay) означает задержку включения нагрузки после подачи питания.
Можно ли подключить вытяжной вентилятор напрямую к реле?
Да, если потребляемый ток вентилятора не превышает 5 А (мощность до ~1100 Вт), его можно подключать непосредственно к контакту B реле времени.
Как изменить время выдержки?
Время плавно регулируется с помощью дискового поворотного переключателя под шлицевую отвертку, расположенного на лицевой панели корпуса реле.
