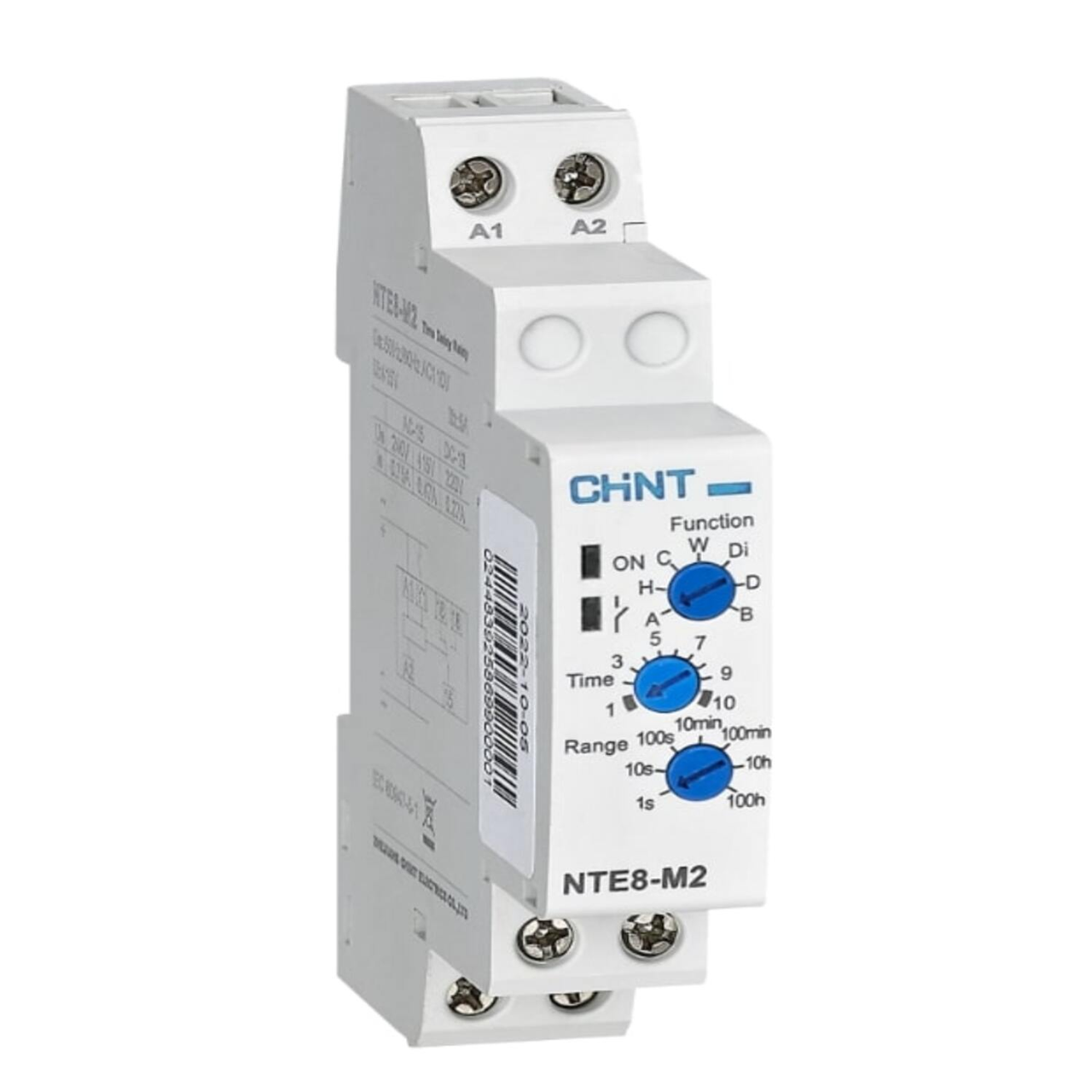

Реле времени многофункциональное CHINT NTE8-M2, 7 программ, 1 контакт, 230 В АС
Бренд: CHINT Electric · Серия: NTE8 · Модель: NTE8-M2 · Заводской артикул: 258312 · Питание: 230 В ACИндустриальное многофункциональное модульное реле времени CHINT серии NTE8 модификации M2 (7 встроенных программ и алгоритмов работы, 1 переключающий контакт 1 CO / SPDT, условный тепловой ток 5 А, рабочее напряжение 230 В переменного тока) представляет собой универсальный микропроцессорный прибор для построения систем бытовой и промышленной автоматизации. Устройство разработано для автоматического управления включением и выключением исполнительных потребителей по заданной временной программе: в системах освещения, отопления, вентиляции, кондиционирования, насосных станций и технологических конвейеров. Главным преимуществом реле NTE8-M2 является объединение 7 самых популярных функций задержки и циклической коммутации в одном компактном приборе. Настройка нужного режима и регулировка временных интервалов выполняются с помощью удобных поворотных переключателей на передней панели. Лицевая сторона снабжена раздельной светодиодной индикацией наличия питания и срабатывания силовых контактов.
Описание 7 встроенных режимов работы (управляющие алгоритмы)
Благодаря функционалу «7 в 1» реле времени CHINT NTE8-M2 заменяет сразу несколько узкоспециализированных приборов. Выбор требуемой программы выставляется поворотным переключателем на лицевой панели:
- Режим «A» — Задержка на включение (On Delay): При подаче питания реле отсчитывает время t, после чего силовые контакты замыкаются и удерживают нагрузку до отключения питания. Применение: поэтапный (каскадный) запуск компрессоров и мощных двигателей.
- Режим «H» — Задержка на отключение (Off Delay): Нагрузка включается мгновенно при подаче сигнала. После снятия сигнала реле удерживает контакты замкнутыми еще время t, затем отключает. Применение: задержка выключения санузловой вентиляции или продувка ТЭНов печей.
- Режим «C» — Задержка на включение и отключение (On & Off Delay): Сочетает задержку времени t как при появлении входного сигнала, так и при его снятии. Применение: фильтрация дребезга контактов и защита от ложных срабатываний датчиков.
- Режим «W» — Формирователь одиночного импульса (Interval): При подаче питания контакты мгновенно замыкаются строго на время t, после чего автоматически размыкаются. Применение: подача управляющего импульса на сирену, дозатор или шлагбаум.
- Режим «Di» — Циклический таймер (старт с паузы): Запускает бесконечный цикл переключений: Пауза t → Включение t → Пауза t → Включение t. Применение: автоматический регулярный полив или периодическое перемешивание растворов.
- Режим «D» — Циклический таймер (старт с импульса): Подобен режиму «Di», но цикл начинается сразу с включения нагрузки: Включение t → Пауза t → Включение t. Применение: управления сигнальными мигающими маяками, дренажными насосами.
- Режим «B» — Формирование импульса по спаду сигнала (Off-delay impulse): При пропадании или размыкании управляющего сигнала реле мгновенно генерирует одиночный импульс на время t. Применение: подача сигнала тревоги при аварийном обесточивании линии.
Полные технические характеристики реле времени CHINT NTE8-M2
| Наименование технического параметра | Значение и регламент стандарта CHINT Electric |
|---|---|
| Тип защитного и управляющего автоматического прибора | Реле времени многофункциональное модульное |
| Заводской бренд / Официальный производитель | CHINT Electric (Чинт) |
| Продуктовая индустриальная линейка / Серия | NTE8 / Модификация NTE8-M2 (7 функций) |
| Заводской артикул для заказа (SKU) | 258312 |
| Номинальное напряжение цепи управления (Us) | 230 В переменного тока (1-фазная сеть АС, частота 50/60 Гц) |
| Допустимое напряжение срабатывания схемы | (85–110%) от номинального Us |
| Количество программ и алгоритмов работы | 7 установленных функций задержки и временных циклов |
| Конфигурация и количество выходных контактов | 1 переключающийся контакт (тип B / M2, 1 CO / SPDT) |
| Условный тепловой ток контактов (Ith) | 5 А |
| Номинальный рабочий ток нагрузки (категория AC-15) | 1 А при напряжении 230 В AC |
| Номинальное напряжение изоляции цепи (Ui) | AC 250 В |
| Потребляемая электрическая мощность устройства | Не более 1 ВА |
| Точность настройки временных диапазонов | 1% |
| Точные внешние физические габариты (ШхВхГ) | 18х86х67 мм (типоразмер 1 DIN) |
| Посадочная установочная ширина на DIN-рейке | Занимает ровно 1 модуль (ширина корпуса 18 мм) |
| Рекомендуемое сечение медного кабеля | 1.0 мм² (зажимы под провода до 4.0 мм²) |
| Момент затяжки винтовых зажимов | 0.8 Н·м |
| Механическая износостойкость привода | Не менее 1 000 000 рабочих циклов В/О |
| Электрическая износостойкость контактов | Не менее 100 000 рабочих циклов под нагрузкой |
| Степень защиты корпуса (ГОСТ 14254) | IP20 (для установки в закрытых шкафах) |
| Диапазон допустимых рабочих температур среды | От минус 5 до плюс 40 градусов Цельсия |
| Соответствие профильным ГОСТ и IEC стандартам | ГОСТ IEC 60730-1, ГОСТ IEC 60947-5-1, сертификаты EAC и CE |
Ключевые преимущества многофункциональных реле CHINT NTE8
Частые вопросы о товаре
Многофункциональное реле времени CHINT серии NTE8 модификации M2 имеет следующие размеры корпуса: ширина составляет 18 мм, высота — 86 мм, а глубина — 67 мм (пропорции 18х86х67 мм). На стандартной DIN-рейке аппарат занимает ровно 1 модуль.
Модель NTE8-M2 сочетает в себе 7 установленных функций управления временными интервалами: задержка на включение (A), задержка на отключение (H), задержка на включение и отключение (C), формирователь импульса (W), циклический таймер со стартом с паузы (Di), циклический таймер со стартом с импульса (D) и формирование импульса по спаду сигнала (B).
Реле оснащено одним сухим переключающим контактом (1 CO / SPDT). Условный тепловой ток контактов составляет 5 А. В категории применения AC-15 номинальный рабочий ток составляет 1 А при рабочем напряжении 230 В переменного тока.
