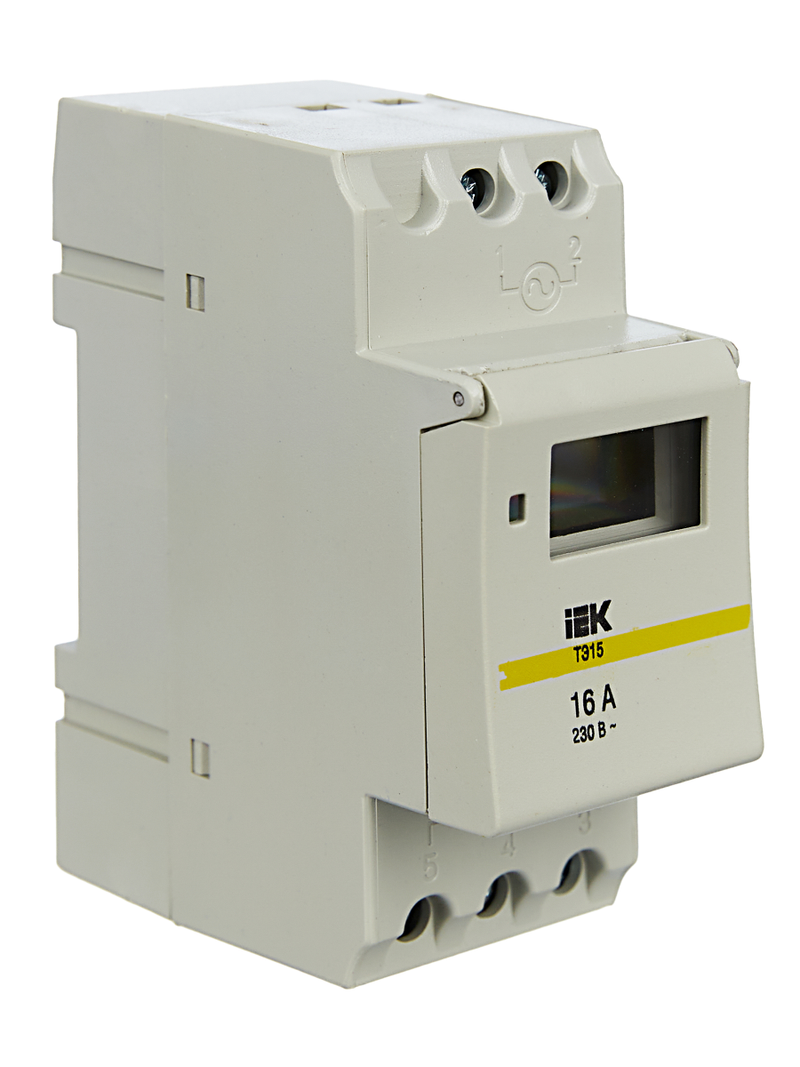

Таймер цифровой недельный IEK ТЭ15, 16 А, 230 В АС, 1 C/O, на DIN-рейку — MTE10-16
Электронный недельный релейный таймер с жидкокристаллическим дисплеем · Номинальный ток нагрузки 16 А (3.5 кВт) · Переключающий контакт (1 C/O) · До 8/16 циклов вкл/выкл в день · Встроенный литиевый аккумулятор резерва хода · Монтаж на DIN-рейку 35 мм (2 модуля / 36 мм)
Описание
Электронный цифровой недельный таймер IEK ТЭ15 (артикул MTE10-16) предназначен для автоматического отсчета интервалов времени, автоматического включения и отключения электрооборудования по заданной недельной или суточной программе в цепях переменного тока напряжением 230 В.
Таймер ТЭ15 широко используется в системах автоматизации наружного и уличного освещения, подсветки витрин и фасадов, автоматического полива, управления бойлерами, вентиляцией, тепловыми пушками и обогревателями. Прибор оснащен ярким LCD-дисплеем и микропроцессором, позволяющим задавать независимые программы переключения на каждый день недели или комбинации дней (будни, выходные, вся неделя). Встроенный литиевый аккумулятор гарантирует сохранение настроек часов и заданных программ при аварийном отключении основного электропитания 230 В. Модульный корпус шириной 36 мм легко монтируется на стандартную 35-мм DIN-рейку.
| Артикул производителя | MTE10-16 |
| Модель устройства | ТЭ15 (Таймер Электронный) |
| Серия оборудования | Модульное оборудование KARAT / IEK |
| Тип таймера | Цифровой недельный программируемый |
| Номинальное напряжение питания Uc | 230 В переменного тока (50 Гц) |
| Номинальный рабочий ток Ie (AC-1, активная нагрузка) | 16 А (до 3500 Вт) |
| Номинальный рабочий ток Ie (AC-15, индуктивная нагрузка) | 2.5 А |
| Контактная группа | 1 C/O (1 переключающий «сухой» контакт) |
| Количество программ управления (вкл/выкл) | 8 или 16 независимых циклов включения/отключения |
| Минимальный интервал программирования (шаг) | 1 минута |
| Погрешность хода часов | не более ±2 сек/день (при температуре 25 °C) |
| Резерв хода при отключении питания 230 В | до 3 лет / 150 часов (встроенный аккум / литиевый элемент) |
| Тип индикации / дисплея | Жидкокристаллический (LCD) |
| Габаритные размеры (Ш × В × Г) | 36 × 85 × 66 мм (2 стандартных DIN-модуля по 18 мм) |

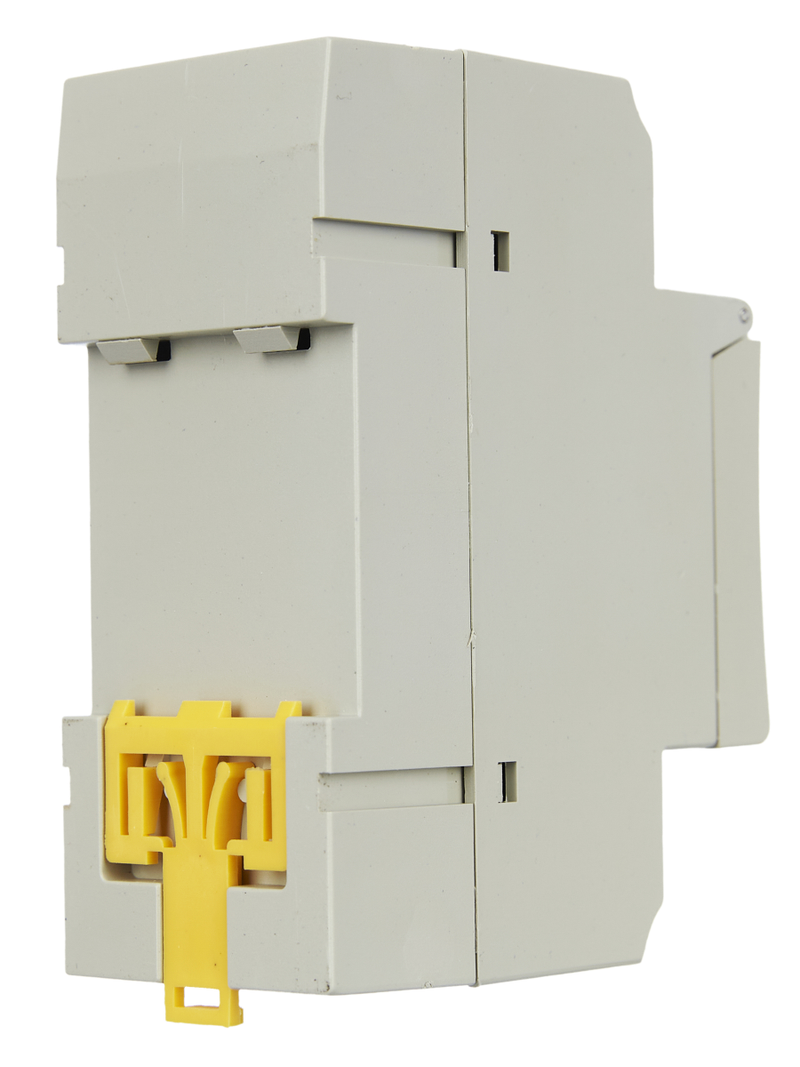

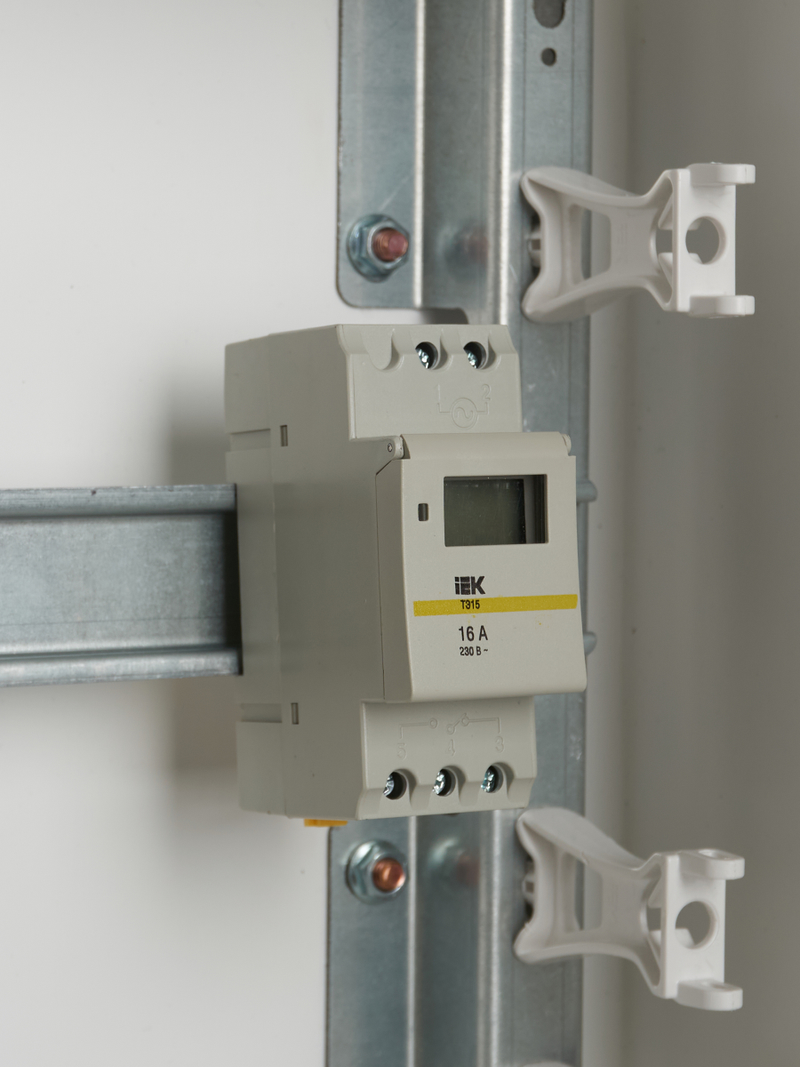

| Способ монтажа | На DIN-рейку 35 мм |
| Степень защиты корпуса | IP20 по ГОСТ 14254 |
| Диапазон рабочих температур | −10 °C … +40 °C |
| Стандарты соответствия | ГОСТ IEC 60730-2-7, ТР ТС 004/2011, ТР ТС 020/2011 |
Обозначение клемм цифрового недельного таймера IEK ТЭ15:
| Маркировка клемм | Цепь / Назначение | Функциональное описание |
|---|---|---|
| Клеммы 1 - 2 | Питание таймера (230 В AC) | Подключение питающего напряжения переменного тока 220/230 В (Фаза L и Ноль N) для работы схемы и подзарядки. |
| Клемма 3 (COM) | Общий контакт реле | Входной сухой контакт внутреннего переключающего реле. На него подается фаза питаемой нагрузки. |
| Клемма 4 (NC) | Размыкающий контакт | Нормально замкнут с клеммой 3 при отключенном состоянии таймера. Размыкается во время работы программы «Включено». |
| Клемма 5 (NO) | Замыкающий контакт | Нормально разомкнут с клеммой 3. Замыкается во время работы программы «Включено», подавая питание на нагрузку. |
Сбрасываются ли настройки времени и программы при отключении электроэнергии?
Нет, таймер ТЭ15 оснащен встроенным аккумулятором резервного питания. При отключении сетевого напряжения 230 В таймер продолжает удерживать ход часов и сохраняет все запрограммированные интервалы в памяти.
Можно ли напрямую подключить к ТЭ15 электрический обогреватель мощностью 3 кВт?
Да, релейный контакт таймера рассчитан на работу с чистой активной (резистивной) нагрузкой током до 16 А (до 3500 Вт при 230 В), поэтому ТЭ15 может управлять обогревателем напрямую.
Каков минимальный интервал включения/выключения у таймера ТЭ15?
Минимальный шаг программирования времени у таймера ТЭ15 составляет 1 минуту.
Как временно включить или выключить свет, не сбивая установленную недельно программу?
Для этого используется кнопка MANUAL на лицевой панели. Она последовательно переключает режимы: ON (принудительно включено), AUTO (работа по расписанию) и OFF (принудительно выключено).
