Артикул:
CNT-A310D33V37-45TE
Автоматизация процессов · Системы электропривода · Преобразователи частоты IEK CONTROL-A310

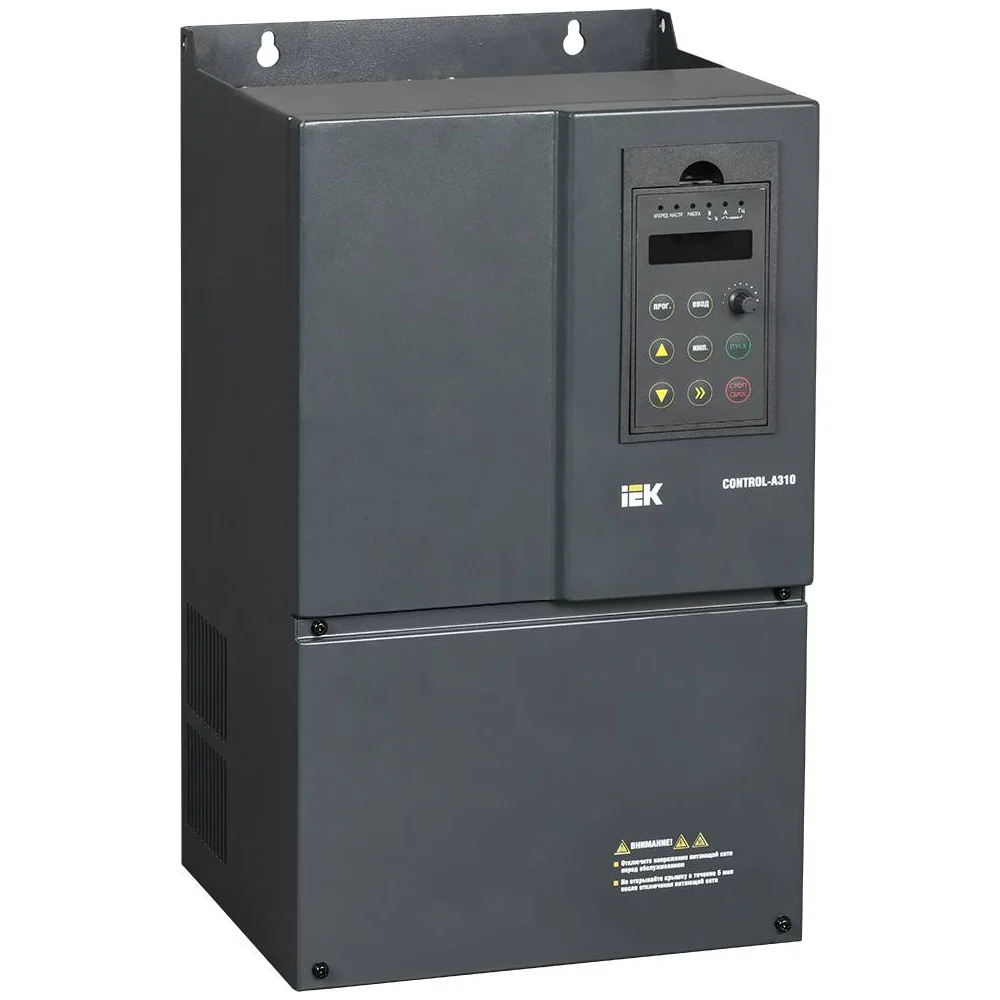

Преобразователь частоты IEK CONTROL-A310, 3ф/400 В, 37х45 кВт, 75х90 А, векторный
Производитель: IEK (ИЭК) · Серия: CONTROL-A310 · Артикул: CP-A310-380V-037G-045P · Мощность (G/P): 37 / 45 кВт · Ток (G/P): 75 / 90 А · Сеть: 3 фазы / 380-480 В · Управление: Скалярное (V/F) / Векторное (SVC) · Интерфейс: RS-485 (Modbus RTU)Многофункциональный промышленный преобразователь частоты IEK стандартной серии CONTROL-A310 (двойная номинальная мощность: 37 кВт для тяжелой общепромышленной нагрузки типа G и 45 кВт для насосно-вентиляторной нагрузки типа P, трехфазное входное напряжение сети 380–480 В переменного тока, номинальный выходной ток 75 А / 90 А, векторное бездатчиковое и скалярное вольт-частотное управление, встроенный Modbus-интерфейс связи RS-485, класс защиты IP20) разработан для высокоэффективного плавного регулирования частоты вращения, плавного пуска, динамического торможения и комплексной электронной защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Преобразователь частоты серии CONTROL-A310 сочетает в себе высокую точность поддержания момента на низких частотах, развитую программную логику ПИД-регулирования параметров и надежный силовой каскад IGBT. Устройство оптимизировано для работы в составе шкафов автоматизации технологических процессов: автоматического поддержания давления в сетях водоснабжения КНС, регулирования производительности систем приточной и вытяжной промышленной вентиляции, управления скоростью магистральных конвейеров, смесителей, дымососов и дозаторов.
37 / 45 кВт
Мощность привода
75 / 90 А
Номинальный ток
V/F, Векторный
Режимы работы
RS-485 Modbus
Протоколы связи
ПИД-регулятор
Контур контроля
IP20
Класс защиты
📦 Форма поставки и заводская комплектация: Инвертор поставляется жестко закрепленным в защитном транспортном боксе. Стандартный комплект поставки включает частотный преобразователь CONTROL-A310 со съемным пультом управления (цифровая светодиодная LED-панель оператора), комплект монтажных метизов, подробный паспорт изделия и полное руководство по программированию и конфигурированию параметров макросов привода.
Полные технические характеристики преобразователя частоты IEK CONTROL-A310
| Наименование технического или программного параметра | Значение промышленного стандарта ТМ IEK |
|---|---|
| Классификация защитного / приводного прибора | Преобразователь частоты статический (инвертор) |
| Заводской бренд / Разработчик серии | IEK (Интерэлектрокомплект) |
| Специфицированный заводской артикул | CP-A310-380V-037G-045P |
| Параметры входной питающей сети | 3 фазы, 380 – 480 В переменного тока (AC), 50/60 Гц |
| Номинальная мощность нагрузки: Тип G (Тяжелая) | 37 кВт (постоянный крутящий момент, конвейеры, дробилки) |
| Номинальная мощность нагрузки: Тип P (Насосная) | 45 кВт (переменный крутящий момент, насосы, вентиляторы) |
| Номинальный выходной ток (Режим G / Режим P) | 75 А / 90 А |
| Перегрузочная способность силового каскада | Режим G: 150% в течение 60 с · Режим P: 120% в течение 60 с |
| Алгоритмы и методы управления | Векторное бездатчиковое (SVC), Скалярное линейное/квадратичное (V/F) |
| Диапазон регулирования выходной частоты тока | Векторное: 0 – 320 Гц · Скалярное (V/F): 0 – 3200 Гц |
| Встроенные каналы связи и диспетчеризации | Интерфейс RS-485, встроенный промышленный протокол Modbus RTU |
| Конфигурация входов/выходов управления | 6 цифровых многофункциональных DI, 2 аналоговых AI, 2 аналоговых AO, 1 релейный DO |
| Интегрированные технологические контуры | Аналоговый ПИД-регулятор, многошаговая скорость (до 16 этапов) |
| Встроенный блок динамического торможения | Требуется внешний тормозной модуль для данного габарита мощности |
| Степень защиты корпуса (ГОСТ 14254) | IP20 (для размещения в сухом закрытом электрощите) |
| Тип охлаждения силового радиатора IGBT | Принудительное воздушное (встроенные программируемые вентиляторы) |
| Соответствие международным стандартам | ГОСТ Р МЭК 61800-3, ТР ТС 004/2011, ТР ТС 020/2011, EAC |
Технологические особенности и преимущества инверторов CONTROL-A310
Универсальный двойной режим (G/P) — один инвертор может настраиваться под тяжелые общепромышленные (37 кВт) или вентиляторные (45 кВт) задачи.
Бездатчиковое векторное управление — обеспечивает высокий пусковой момент на сверхнизких оборотах двигателя без энкодера.
Встроенный ПИД-контроллер — организует замкнутый контур автоматического удержания давления или расхода по датчику 4–20 мА.
Протокол Modbus RTU — встроенная плата RS-485 позволяет легко интегрировать инвертор в общезаводские сети верхнего уровня (SCADA).
Съемная LED-панель оператора — цифровую клавиатуру можно вынести на дверь шкафа с помощью стандартного кабеля расширения.
30 функций электронной защиты — непрерывный аппаратный контроль токов перегрузки, КЗ, перекоса фаз, недонапряжения и перегрева.
💡 Инженерные рекомендации по интеграции, кабельной разводке и охлаждению:
Преобразователь частоты IEK CONTROL-A310 (37х45 кВт) критичен к качеству подвода силовых линий. Подключение силового питания (клеммы R, S, T) и моторного кабеля (U, V, W) выполняйте медным гибким проводом ПуГВ (ПВ3) сечением не менее 25–35 мм². На концах многопроволочных медных жил в обязательном порядке опрессовывайте наконечники ТМЛ. Для снижения электромагнитных наводок на датчики КИПиА прокладывайте линию к электродвигателю экранированным кабелем, заземляя экран по всей длине.
Электромагнитная совместимость и температурный режим: На входе инвертора рекомендуется смонтировать сетевой входной дроссель переменного тока (входной реактор) для фильтрации сетевых гармоник. Привод выделяет значительное количество тепла на радиаторах IGBT-транзисторов при токах 75–90 А. При сборке шкафа управления обеспечьте принудительную приточную вентиляцию корпуса щита с установкой фильтрующих вентиляторов и оставьте свободное пространство по бокам ПЧ не менее 50 мм, а сверху и снизу устройства — не менее 150 мм.
Учитывайте, что готовая насосная станция автоматического регулирования или щит управления вентиляцией могут быть спроектированы и собраны на альтернативных приводных компонентах (бренды ONI, Schneider Electric, ABB, CHINT) без изменения заложенных алгоритмов автоматизации.
Электромагнитная совместимость и температурный режим: На входе инвертора рекомендуется смонтировать сетевой входной дроссель переменного тока (входной реактор) для фильтрации сетевых гармоник. Привод выделяет значительное количество тепла на радиаторах IGBT-транзисторов при токах 75–90 А. При сборке шкафа управления обеспечьте принудительную приточную вентиляцию корпуса щита с установкой фильтрующих вентиляторов и оставьте свободное пространство по бокам ПЧ не менее 50 мм, а сверху и снизу устройства — не менее 150 мм.
Учитывайте, что готовая насосная станция автоматического регулирования или щит управления вентиляцией могут быть спроектированы и собраны на альтернативных приводных компонентах (бренды ONI, Schneider Electric, ABB, CHINT) без изменения заложенных алгоритмов автоматизации.
⚠️ Критические меры безопасности и жесткие аппаратные ограничения:
Все электромонтажные работы по изменению топологии входов/выходов КИПиА, подтяжке винтовых клемм и чистке вентиляторов охлаждения проводятся строго при полном снятии напряжения с вводного рубильника шкафа.
Строжайшее предупреждение (остаточный заряд конденсаторов): После отключения внешнего автомата питания категорически запрещается прикасаться к силовым шинам инвертора в течение минимум **10–15 минут**! Внутренняя высоковольтная батарея конденсаторов звена постоянного тока сохраняет опасный для жизни заряд. Дождитесь полного погасания светодиодных индикаторов на плате привода и проверьте вольтметром отсутствие потенциала на шинах DC+ / DC-.
Технологические запреты: 1. Категорически запрещается подключать конденсаторы для компенсации реактивной мощности к выходным клеммам U, V, W! Это приведет к мгновенному тепловому взрыву IGBT-модулей. 2. Запрещается коммутировать контактор или выключатель на линии между ПЧ и работающим двигателем во избежание импульсного пробоя инвертора. Класс IP20: ПЧ не имеет защиты от влаги и мелкодисперсной пыли. Эксплуатация вне герметичного шкафа класса не ниже IP54 в производственных условиях запрещена.
Технологические запреты: 1. Категорически запрещается подключать конденсаторы для компенсации реактивной мощности к выходным клеммам U, V, W! Это приведет к мгновенному тепловому взрыву IGBT-модулей. 2. Запрещается коммутировать контактор или выключатель на линии между ПЧ и работающим двигателем во избежание импульсного пробоя инвертора. Класс IP20: ПЧ не имеет защиты от влаги и мелкодисперсной пыли. Эксплуатация вне герметичного шкафа класса не ниже IP54 в производственных условиях запрещена.
Частые вопросы о преобразователе частоты IEK CONTROL-A310
Основные параметры
Тип монтажа
Навесной
Электрические характеристики
Номинальное напряжение (VAC)
?
Переменное напряжение
400
Номинальный ток (А)
90
Мощность (кВт)
45
Параметры для корпусов
Степень защиты IP
20
Дополнительно
Страна производителя
Россия
