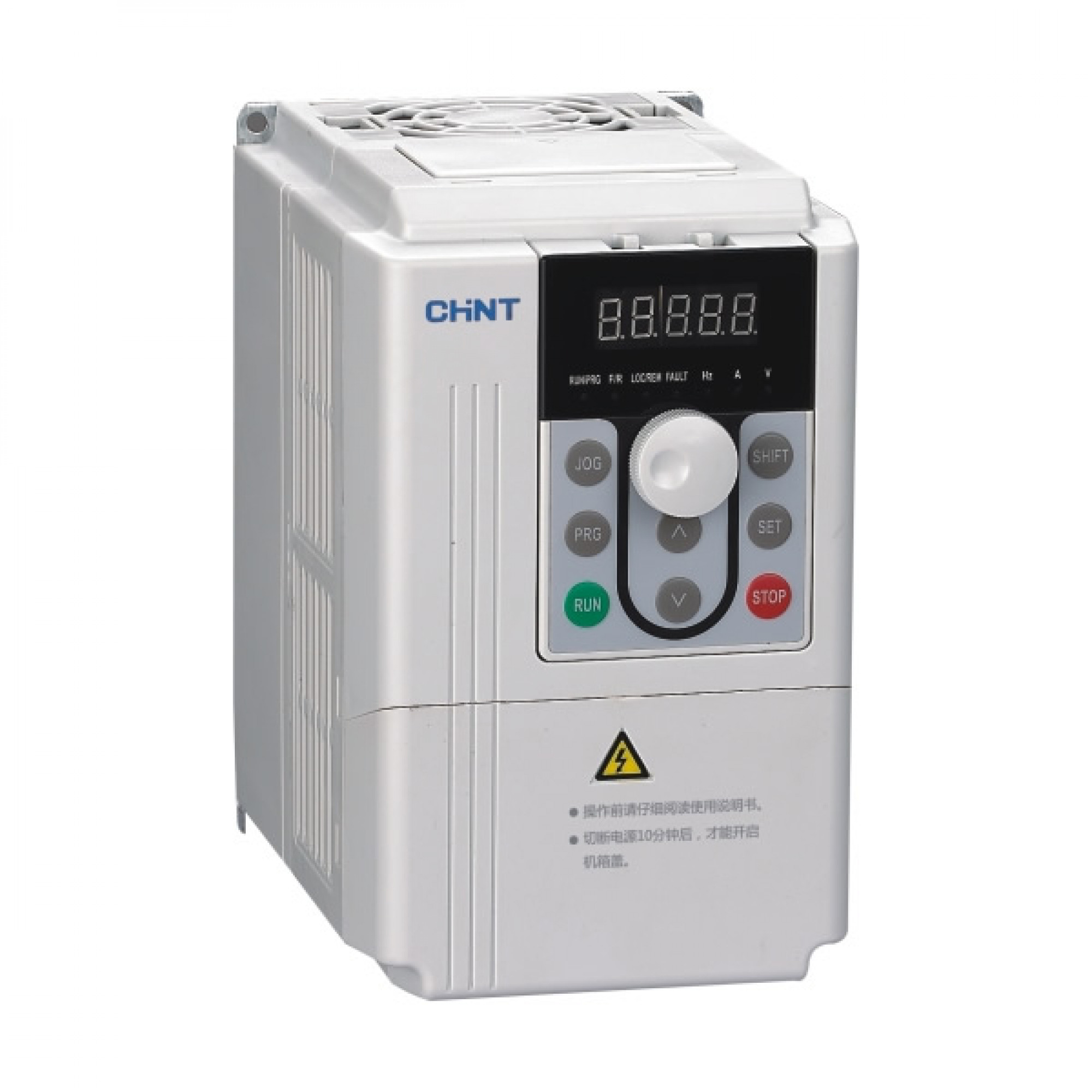

Преобразователь частоты CHINT NVF2G-7.5/TS4, 7.5 кВт, 400 В, 3-фазный, перегрузка 150%
Универсальный промышленный частотный преобразователь (инвертор) серии NVF2G CHINT Electric · Номинальная мощность 7.5 кВт (для тяжелого режима G) / 11 кВт (для вентиляторного режима P) · Трехфазное питание 380–440 В AC · Перегрузочная способность 150% в течение 60 секунд · Режимы управления: векторный без датчика (SVC) и скалярный (V/f) · Встроенный PID-регулятор, тормозной модуль и порт RS-485 (Modbus RTU) · Степень защиты IP20 · Предназначен для точного регулирования скорости и защиты асинхронных электродвигателей в насосах, вентиляторах, конвейерах, станочном и подъемном оборудовании
Описание
Преобразователь частоты CHINT NVF2G-7.5/TS4 (мощность 7.5 кВт, 380–440 В, 3 фазы) представляет собой высокоэффективный многофункциональный векторный инвертор общего назначения, разработанный для плавного пуска, точного регулирования частоты вращения и комплексной электрической защиты трехфазных асинхронных электродвигателей.
Модель поддерживает два режима нагрузки: тяжелый режим G (7.5 кВт / 17.5 А) с допустимой перегрузкой по току до 150% в течение 1 минуты, идеальный для конвейеров, экструдеров, мешалок и подъемников, а также вентиляторный/насосный режим P (11 кВт / 21 А) с перегрузкой 120%, используемый в HVAC-системах и насосных станциях. Алгоритм бездатчикового векторного управления (SVC) обеспечивает высокий пусковой крутящий момент (до 150% на частотах от 0.5 Гц) и точное поддержание заданной скорости при динамическом изменении нагрузки.
Частотник серии NVF2G оснащен выносной панелью оператора с цифровым дисплеем, встроенным PID-регулятором для замкнутых систем автоматики (поддержание постоянного давления или расхода), встроенным тормозным прерывателем (ключом) и последовательным портом RS-485 с протоколом Modbus RTU для интеграции в АСУ ТП, шкафы АВР и контроллеры ПЛК.
| Модель / Артикул | NVF2G-7.5/TS4 (Серия NVF2G) |
| Торговая марка / Бренд | CHINT Electric |
| Номинальная мощность двигателя (Режим G — тяжелый) | 7.5 кВт (выходной ток 17.5 А) |
| Номинальная мощность двигателя (Режим P — насосы/веера) | 11.0 кВт (выходной ток 21.0 А) |
| Входное напряжение питания | 3 фазы, 380…440 В AC (±15%, 50/60 Гц) |
| Выходное напряжение | 3 фазы, 0…Входное напряжение AC |
| Диапазон выходной частоты | 0…400 Гц (скалярный V/f) / 0…300 Гц (векторный SVC) |
| Допустимая перегрузка по току | 150% от номинала в течение 60 с (G); 120% в течение 60 с (P) |
| Режимы управления двигателем | Векторное управление без датчика (SVC), Вольт-частотное V/f (вкл. многоточечное V/f) |
| Пусковой момент | 150% при 0.5 Гц (в режиме SVC) |
| Встроенный тормозной ключ (прерыватель) | Есть (для подключения внешнего тормозного резистора) |
| Интерфейс связи | RS-485 (протокол Modbus RTU, скорость до 38400 бит/с) |
| Входы управления | 6 программируемых дискретных входов (DI), 2 аналоговых входа (AI: 0–10 В / 0–20 мА) |
| Выходы управления | 2 релейных выхода (250V AC / 3A), 1 транзисторный DO, 2 аналоговых выхода (AO: 0–10 В / 0–20 мА) |
| Функции автоматики | PID-регулятор, многоскоростной режим (до 16 скоростей), PLC-скриптер, автонастройка (Autotuning) |
| Степень защиты корпуса | IP20 |
| Габаритные размеры (В × Ш × Г) | 246 × 150 × 173 мм |
| Масса (вес нетто) | 4.20 кг |
| Диапазон рабочих температур | −10 °C … +40 °C (до +50 °C со снижением мощности) |
| Соответствие стандартам | IEC/EN 61800-3, IEC/EN 61800-5-1, ТР ТС 004/2011, ТР ТС 020/2011 |
Значение символов в маркировке частотного преобразователя CHINT NVF2G-7.5/TS4:
| Символ / Обозначение | Расшифровка параметра | Техническое значение |
|---|---|---|
| NVF2G | Серия частотных инверторов CHINT | Новая векторная серия ПЧ общего назначения. |
| 7.5 | Номинальная мощность | Мощность подключаемого двигателя составляет 7.5 кВт (тяжелая нагрузка). |
| T | Число фаз питания | Three-phase — трехфазный входное напряжение. |
| S | Тип векторного управления | Sensorless Vector Control — бездатчиковое векторное управление. |
| 4 | Класс напряжения | 400 V Class (диапазон питающей сети 380…440 В AC). |
Сферы применения частотного преобразователя CHINT NVF2G-7.5/TS4 (7.5 кВт / 11 кВт):
| Сфера применения | Типовое оборудование | Назначение частотного преобразователя |
|---|---|---|
| Водоснабжение и водоотведение | Насосы повышения давления, скважинные и дренажные насосы | Плавный пуск, исключение гидроударов, поддержание постоянного давления через встроенный PID. |
| Вентиляция и кондиционирование (HVAC) | Приточно-вытяжные вентиляторы, дымососы, градирни | Экономия электроэнергии до 30–40% за счет регулирования производительности по датчикам. |
| Промышленное производство | Ленточные конвейеры, транспортеры, шнеки, мешалки | Плавное регулирование скорости подачи материалов, устранение рывков при запуске. |
| Станочный парк | Токарные, фрезерные, деревообрабатывающие станки, дробилки | Широкий диапазон регулирования оборотов шпинделя и защита режущего инструмента. |
Чем отличаются типы нагрузки G и P у данной модели?
Режим **G (Constant Torque / Heavy Duty)** рассчитан на тяжелую постоянную нагрузку (конвейеры, подъемники, станки) до 7.5 кВт с перегрузкой 150%. Режим **P (Variable Torque / Fan & Pump)** предназначен для вентиляторов и насосов мощностью до 11 кВт с перегрузкой до 120%.
Нужен ли внешний тормозной блок для интенсивной остановки?
Нет, в модель NVF2G-7.5/TS4 уже встроен тормозной транзисторный ключ. При необходимости динамического торможения вам потребуется подсоединить только внешний тормозной резистор непосредственно к клеммам частотника.
Можно ли вынести панель управления частотником на дверцу шкафа?
Да, цифровой пульт управления является съемным и подключается к инвертору через стандартный удлинительный кабель, что позволяет выносить его на переднюю панель силового шкафа.
Как настроить автоматическую работу по датчику давления 4-20 мА?
Сигнальный провод от датчика подключается к аналоговому входу AI2 (настроенному на ток 4–20 мА). В параметрах ПЧ активируется функция PID-регулирования и задается целевая уставка давления.
