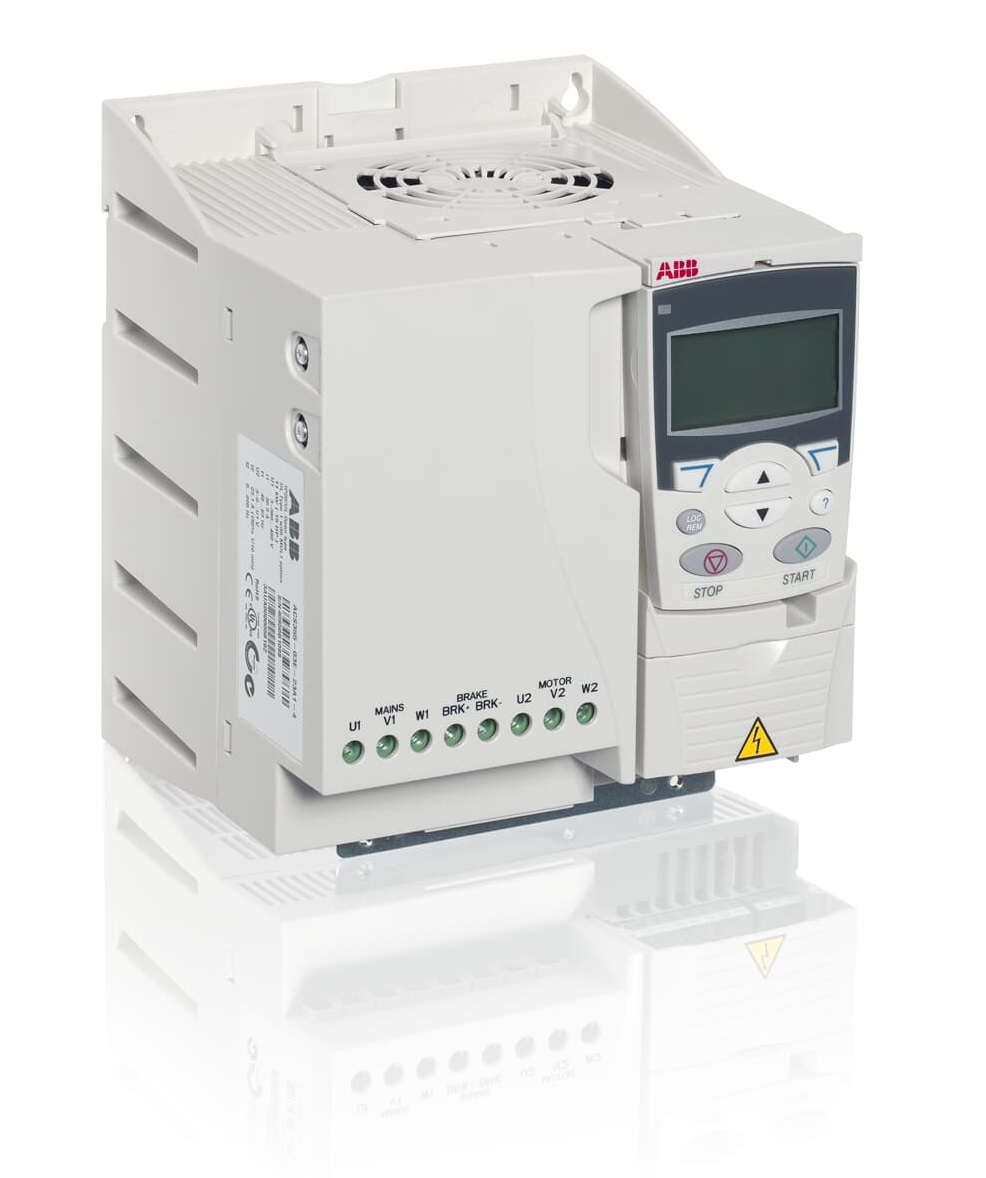

Преобразователь частоты ABB ACS355-03E-15A6-4, 3Ф, 7.5 кВт, 15.6 А (16 А), IP20
Промышленный трехфазный преобразователь частоты (инвертор) серии ACS355 от мирового лидера ABB (заводской код 3AUA0000058191) · Номинальная мощность 7.5 кВт в тяжелом режиме работы (перегрузка 150–180%) / 11 кВт в легком режиме (насосы и вентиляторы) · Выходной рабочий ток 15.6 А (до 16 А) · Входное трехфазное напряжение 380–480 В AC · Скалярное и векторное управление без датчика обратной связи (Sensorless Vector Control) · Оснащен встроенным EMC-фильтром класса C3 (03E) и встроенным тормозным прерывателем (чоппером) · Поддерживает функцию безопасного отключения крутящего момента Safe Torque Off (STO SIL3 / PL e) · Предназначен для управления асинхронными и синхронными электродвигателями в конвейерах, смесителях, экструдерах, обрабатывающих станках, насосных станциях и подъемных механизмах
Описание
Промышленный преобразователь частоты ABB ACS355-03E-15A6-4 (заводской артикул 3AUA0000058191, мощности: 7.5 кВт для тяжелой нагрузки с перегрузкой до 180% и 11 кВт для легкой квадратичной нагрузки, выходной ток 15.6 А, питание 3Ф 380–480 В, габарит R3) — это компактный, высоконадежный универсальный частотный привод серии Machinery Drives, созданный для механических производств, OEM-производителей оборудования и сложных автоматизированных систем.
Модель ACS355-03E-15A6-4 обеспечивает точное динамическое регулирование скорости и крутящего момента асинхронных двигателей благодаря бессенсорному векторному управлению. Привод спроектирован для работы в жестких промышленных условиях и обладает встроенным тормозным прерывателем (чоппером), позволяющим подключать внешние тормозные резисторы для быстрого останова высокоинерционных маховиков и подъемников без ухода в аварийную ошибку по перенапряжению.
Модификация 03E поставляется со встроенным входным помехоподавляющим ЭМС-фильтром (EMC C3), что гарантирует электромагнитную совместимость с промышленными сетями. Наличие двухканальной системы безопасного отключения момента Safe Torque Off (STO SIL3 / PL e) позволяет интегрировать частотник в современные цепи противоаварийной защиты оборудования без использования внешних контакторов безопасности.
| Модель / Код заказа ABB | ACS355-03E-15A6-4 (Артикул 3AUA0000058191) |
| Торговая марка / Производитель | ABB |
| Серия оборудования | ACS355 Machinery Drives (Приводы для машиностроения) |
| Мощность (Тяжелый режим Phd / 150–180% перегрузки) | 7.5 кВт (при 400 В AC) |
| Мощность (Легкий режим Pn / 110% перегрузки) | 11 кВт (при 400 В AC) |
| Номинальный выходной ток I2N / Ihd | 15.6 А (длительный), пиковый до 27.3 А (2 сек) |
| Напряжение питающей сети (Uin) | 3 фазы, 380 … 480 В AC (+10% / −15%), 48…63 Гц |
| Выходное напряжение / Частота | 3 фазы, 0 … Uin, диапазон частот 0 … 600 Гц |
| Типоразмер корпуса (Frame Size) | R3 |
| Типы режимов управления | Скалярный (U/f) + Векторный без датчика (Sensorless Vector Control) |
| Встроенный ЭМС-фильтр (EMC Filter) | Да, встроенный фильтр категории C3 (индекс E) |
| Встроенный тормозной транзистор (чоппер) | Да, стандартно встроен в габарит R3 |
| Функция безопасности STO | Safe Torque Off (Двухканальный, SIL 3 / PL e) |
| Цифровые входы / Релейные выходы | 5 дискретных входов (PNP/NPN), 1 релейный перекидной выход, 1 цифровой/транзисторный выход |
| Аналоговые входы / выходы | 2 аналоговых входа (0–10 В / 0–20 мА), 1 аналоговый выход (0–20 мА) |
| Встроенный интерфейс связи | Modbus RTU (RS-485) / Подразумевает установку опциональных плагинов Profibus, PROFINET, CANopen, EtherCAT |
| Степень защиты корпуса | IP20 / UL Open Type (NEMA 1 при установке опционального кожуха) |
| Габаритные размеры (В×Ш×Г) | 236 × 169 × 169 мм (высота с монтажными зажимами) |
| Масса нетто | 3.1 кг |
| Диапазон рабочих температур | −10 °C … +40 °C (до +50 °C со снижением мощности) |
| Соответствие международным стандартам | CE, UL, cUL, RoHS, C-Tick, GOST R / ТР ТС 004/2011, ТР ТС 020/2011 |
Значение символов в коде модели ABB ACS355-03E-15A6-4:
| Символ / Код | Расшифровка параметра | Техническое значение |
|---|---|---|
| ACS355 | Серия частотного привода | Привод общего назначения для машиностроения и промышленных механизмов. |
| 03 | Входные фазы | 3-фазный сетевой вход (380–480 В). |
| E | Конфигурация ЭМС | Встроенный фильтр электромагнитной совместимости класса C3 (Европа). |
| 15A6 | Номинальный ток (А) | Номинальный непрерывный рабочий ток составляет 15.6 Ампер. |
| 4 | Класс напряжения | Номинальное напряжение питания 380 … 480 В AC. |
Сферы применения частотного инвертора ABB ACS355-03E-15A6-4 (7.5 кВт / 15.6 А):
| Сфера применения | Технологическое оборудование | Функциональное назначение привода |
|---|---|---|
| Транспортировка и логистика | Ленточные конвейеры, роликовые транспортеры, шнековые питатели | Плавный разгон тяжелого груза, регулирование скорости линии, защита механизмов от ударов. |
| Обработка и смешивание | Смесители, диссольверы, экструдеры, мешалки, токарные/фрезерные станки | Точное поддержание момента на низких оборотах, защита от заклинивания и перегрузки мотора. |
| Насосно-вентиляторные установки | Промышленные вентиляторы, дымососы, повысительные насосные станции | Энергосбережение (до 30–50%), мягкий пуск, поддержание заданного давления по PID-регулятору. |
Идет ли панель управления (пульт) в базовом комплекте поставок?
Базовая поставка привода ACS355 поставляется с защитной диэлектрической заглушкой. Для настройки параметров, копирования конфигураций и ручного управления рекомендуется отдельно приобрести панель управления **ACS-CP-A** (многоязычная ассистент-панель) или **ACS-CP-C** (базовая панель).
В чем разница между мощностями 7.5 кВт и 11 кВт у этой модели?
Привод имеет двойную классификацию: **7.5 кВт** относится к тяжелому режиму работы (Heavy Duty, $P_{hd}$) с допускаемой перегрузкой по току до 150–180% (для станков, конвейеров, миксеров). Значение **11 кВт** соответствует легкому режиму (Normal Duty, $P_n$) с перегрузкой до 110% (для насосов, дутьевых вентиляторов).
Нужно ли покупать отдельный тормозной модуль для подключения резистора?
Нет, частотные преобразователи ACS355 в габарите R3 уже оснащены **встроенным тормозным транзистором (прерывателем)**. Тормозной резистор подключается напрямую к силовым клеммам `BRK+` и `BRK-`.
Зачем нужна функция Safe Torque Off (STO)?
Функция **Safe Torque Off (STO)** аппаратным способом отключает силовые транзисторы управления мотором, предотвращая случайный пуск вращения вала. Это соответствует высшим уровням безопасности SIL3 / PL e и позволяет выполнять обслуживание оборудования без полного обесточивания шкафа.
