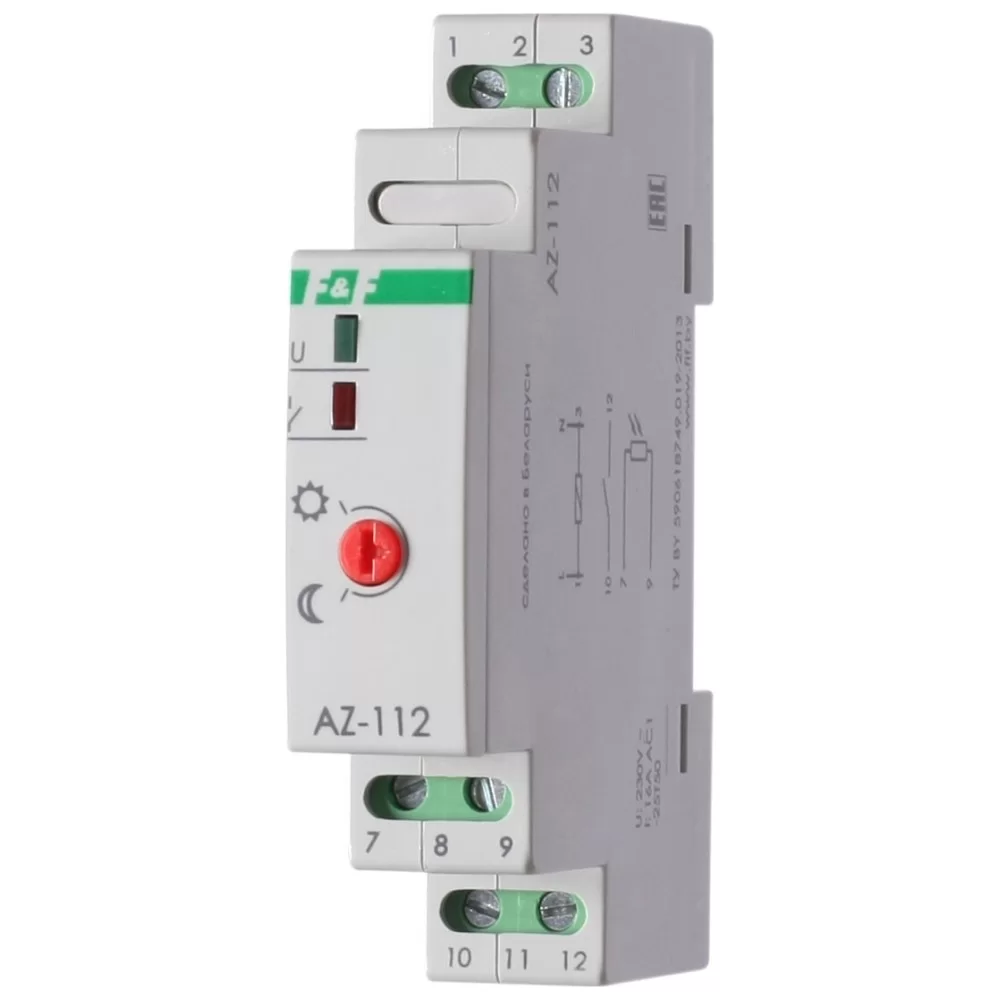

Фотореле AZ-112 16А 1NO 230В (с выносным фотодатчиком) IP20 F&F

Фотореле AZ-112 предназначено для автоматического управления освещением в зависимости от уровня естественной освещённости. Устройство автоматически включает освещение в сумерках и отключает его на рассвете, исключая необходимость ручного управления.

Назначение

Фотореле AZ-112 используется для автоматического включения и выключения осветительных установок по уровню естественного света, обеспечивая энергоэффективность и удобство эксплуатации.

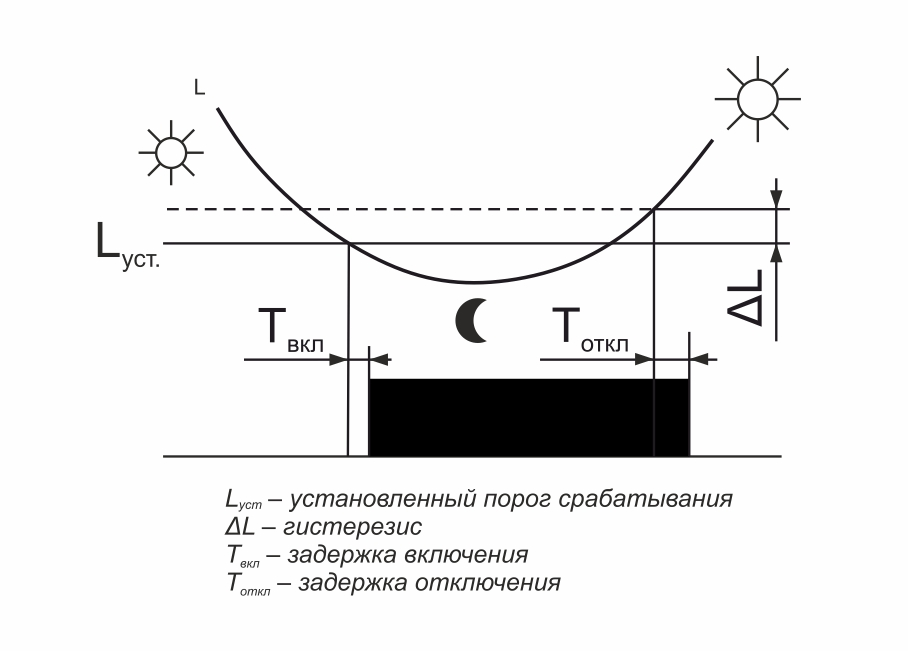

Принцип работы

• Выносной фотодатчик измеряет уровень внешней освещённости.
• При снижении освещённости ниже установленного порога реле замыкает контакты (10–12) и включает нагрузку.
• При увеличении освещённости (рассвет) контакты размыкаются, освещение отключается.

Преимущества

• Выносной фотодатчик — гибкость выбора места установки.
• Коммутируемый ток до 16 А — подходит для мощных осветительных линий.
• Полностью автоматическая работа без участия пользователя.
• Снижение энергопотребления за счёт работы только в тёмное время суток.
• Компактное исполнение и простой монтаж в щите.

Область применения

• Уличное и архитектурное освещение
• Освещение витрин и рекламных конструкций
• Автостоянки, строительные площадки
• Частные дома, коттеджи, промышленные объекты

Рекомендации по монтажу

• Устанавливать реле в сухом помещении (IP20).
• Фотодатчик размещать вне зоны прямого искусственного освещения.
• Подключение выполнять строго по схеме на корпусе изделия.
• Подключение к сети 230 В выполнять квалифицированным персоналом.

Технические характеристики

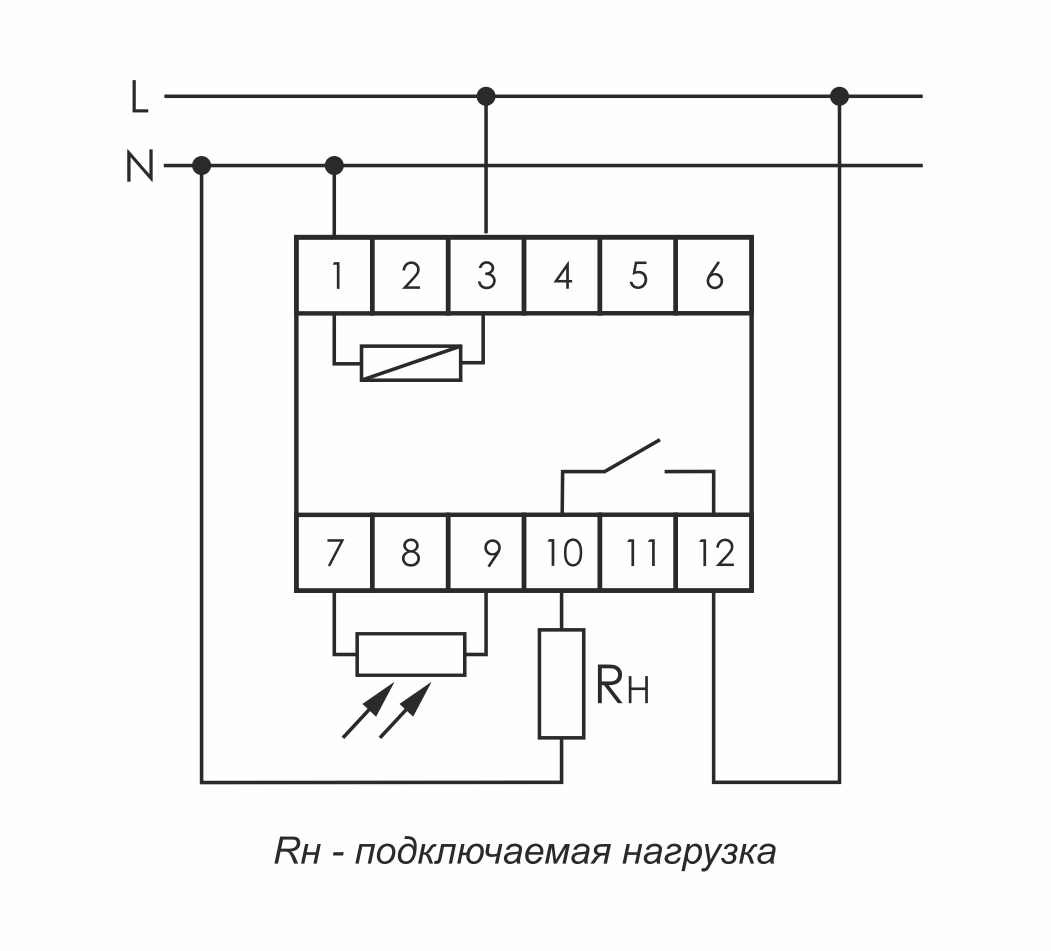

Схема подключения

Подключение фотореле выполняется в соответствии со схемой производителя. Контакты 10–12 используются для коммутации нагрузки, выносной фотодатчик подключается отдельной линией.
