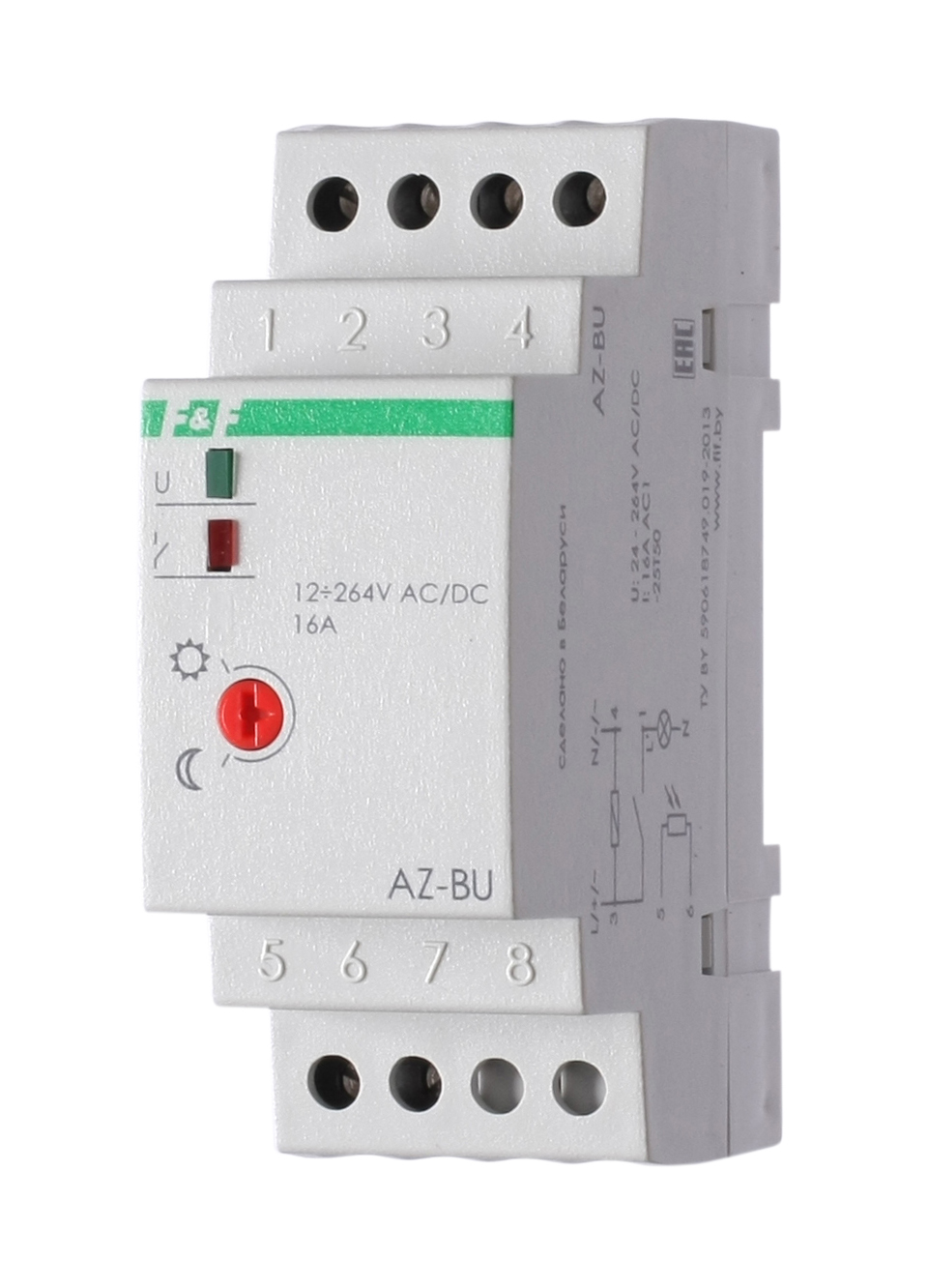

Фотореле AZ-BU, 16 А, 12–264 В AC/DC, 1NO, IP20, с выносным фотодатчиком

Фотореле AZ-BU (автомат светочувствительный) предназначено для автоматического включения освещения в сумерки и выключения на рассвете. Благодаря широкому диапазону питания 12–264 В AC/DC устройство подходит для задач уличного освещения и промышленной автоматики.

Назначение

Автоматическое управление освещением по уровню естественной освещённости: включение при наступлении сумерек и отключение при рассвете.

Принцип работы

• Выносной фотодатчик контролирует уровень освещённости.

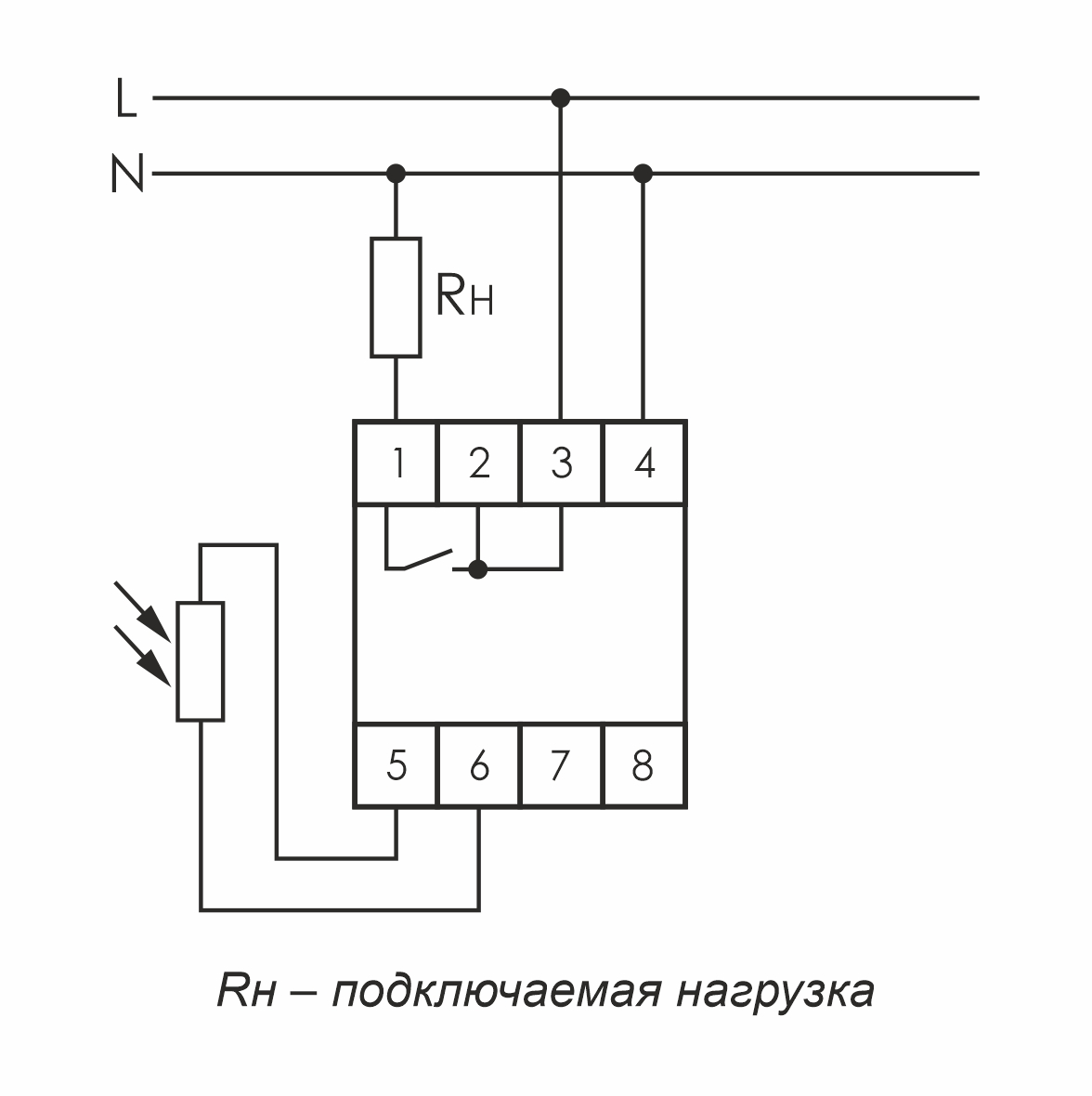

• При снижении освещённости ниже уставки замыкаются контакты реле 1–3 и включается нагрузка.
• При повышении освещённости контакты 1–3 размыкаются, нагрузка отключается.

Особенности

• Широкий диапазон питания: 12–264 В AC/DC
• Выносной фотодатчик — гибкость выбора места измерения освещённости
• Индикация состояния: 2 светодиода
• Задержки включения/выключения для стабильной работы
• Контакт 1NO гальванически связан с цепью питания (учитывать при проектировании схемы)

Область применения

• Уличное и архитектурное освещение
• Витрины магазинов, рекламные конструкции
• Автостоянки, строительные площадки, охраняемые территории
• Железнодорожные переезды и остановочные пункты
• Устройства промышленной автоматики
• Частные дома и коттеджи

Технические характеристики

Рекомендации по монтажу

• Устанавливать устройство внутри щита (IP20) в условиях нормальной влажности.
• Фотодатчик размещать вне зоны прямого света от управляемых светильников.
• Подключение выполнять при снятом напряжении, соблюдая сечение и момент затяжки клемм.
• При проектировании учитывать, что выходной контакт 1NO гальванически связан с цепью питания.
