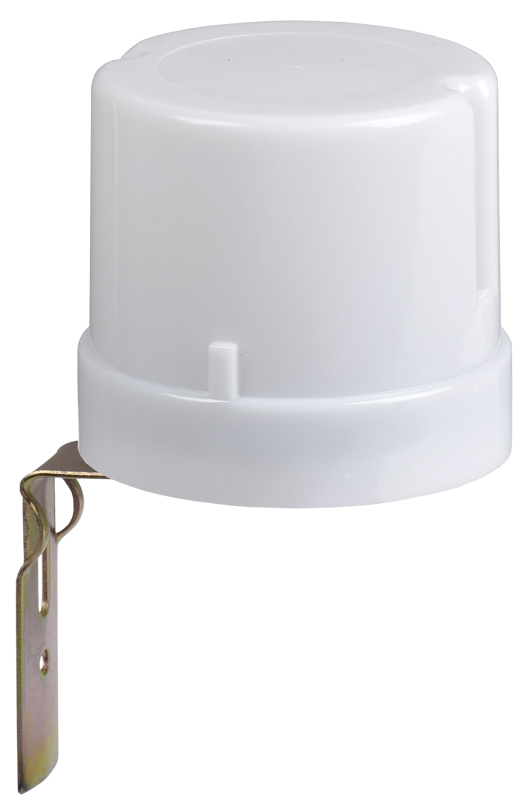

Фотореле IEK ФР-602, 25 А, 5.5 кВт, 230 В АС, серый, IP44 — LFR10-602-25-5500
Автоматический сумеречный выключатель уличного освещения · Встроенный оптический датчик · Номинальный ток 25 А (коммутируемая мощность до 5.5 кВт) · Питание 230 В AC · Регулировка порога освещенности 5–50 Люкс · Влагозащищенный уличный корпус IP44 · Серый цвет
Описание
Сумеречное фотореле IEK серии ФР-602 (25 А, 5.5 кВт, IP44, артикул LFR10-602-25-5500) предназначено для автоматического управления включением и отключением источников света (уличных светильников, прожекторов, подсветки фасадов, рекламных вывесок и парковых фонарей) в зависимости от уровня естественной освещенности окружающей среды.
Модель ФР-602 оснащена встроенным фотодатчиком и встроенным реле высокой мощности, рассчитанным на номинальный ток 25 А (коммутация активной нагрузки до 5.5 кВт без использования внешнего контактора). Устройство автоматически включает освещение с наступлением сумерек и отключает его на рассвете. На нижней части корпуса размещен удобный регулятор порога срабатывания (от 5 до 50 Люкс), позволяющий точно настроить уровень темноты, при котором будет срабатывать свет. Встроенная задержка срабатывания (5–15 секунд) защищает фотореле от ложных переключений при случайной засветке светом фар проезжающих автомобилей или вспышках молний. Герметичный корпус со степенью защиты IP44 и комплектным металлическим кронштейном обеспечивают надежную работу устройства под открытым небом.
| Артикул производителя | LFR10-602-25-5500 |
| Модель устройства | ФР-602 |
| Производитель | IEK (ИЭК) |
| Тип устройства | Фотореле (сумеречный выключатель) со встроенным фотодатчиком |
| Номинальное рабочее напряжение | 230 В переменного тока (50 Гц) |
| Номинальный ток контактов | 25 А |
| Максимальная коммутируемая мощность (AC-1) | 5500 ВА (5.5 кВт) |
| Диапазон регулировки порога освещенности | 5 … 50 Люкс (регулируемый) |
| Задержка времени срабатывания | 5 … 15 секунд (защита от ложных засветок) |
| Собственная потребляемая мощность | не более 0.5 Вт в рабочем режиме |
| Степень защиты по ГОСТ 14254 | IP44 (защита от брызг воды и пыли) |
| Способ монтажа | Накладной на стену / опору (комплектный планочный кронштейн) |
| Материал корпуса | УФ-стойкий негорючий пластик / металлический крепеж |
| Цвет корпуса | Серый |
| Диапазон рабочих температур | −25 °C … +45 °C |
| Габаритные размеры (Высота × Диаметр) | ~140 × 80 мм |
| Стандарты соответствия | ГОСТ Р 51324.2.1, ТР ТС 004/2011, ТР ТС 020/2011 |
Обозначение и назначение подключаемых проводов фотореле IEK ФР-602:
| Цвет провода / Клемма | Цепь / Напряжение | Функциональное описание |
|---|---|---|
| Коричневый (L) | Вход 230 В AC (Фаза сеть) | Подключение фазного проводника питающей сети от вводного автомата. |
| Синий (N) | Ноль (Общий рабочий ноль) | Подключение нулевого проводника сети (общий для реле и нагрузки). |
| Красный (L' / Load) | Выход 230 В AC (Коммутируемая фаза) | Подключение фазного провода, идущего на уличные светильники (нагрузку). |
Где правильно устанавливать фотореле ФР-602?
Фотореле необходимо монтировать на открытом пространстве, где на датчик попадает естественный дневной свет. При этом важно размещать прибор так, чтобы на него НЕ попадал свет от подключаемых им же светильников (во избежание циклического мигания).
Почему свет начинает периодически включаться и выключаться (мигать)?
Это происходит, если фотореле установлено под падающим лучом подключаемого светильника. Датчик фиксирует темноту → включает свет → свет попадает на датчик → датчик думает, что настал день и выключает свет. Перенаправьте светильник или измените место установки фотореле.
Зачем нужна временная задержка 5–15 секунд?
Задержка предотвращает ложное выключение уличного освещения ночью, если на фотореле случайно попадет свет от фар проезжающего автомобиля или вспышка молнии.
Нужен ли контактор при подключении линии 5 кВт ламп накаливания?
Для ламп накаливания и ТЭНов (активная нагрузка AC-1) встроенное реле 25 А рассчитано на прямую работу до 5.5 кВт. Контактор не требуется, если суммарная мощность не превышает этот предел.
