Описание
Распределительный пункт ЩР1124-2244-В предназначен для приема, распределения электрической энергии и защиты электрических цепей от перегрузок и коротких замыканий в однофазных и трёхфазных сетях с номинальным напряжением 400/230 В.
Применяется в жилых, административных и промышленных зданиях, где требуется организация безопасного и удобного распределения электроэнергии.
Принцип работы
- Пункт распределяет поступающее питание от вводного автоматического выключателя между отходящими линиями через автоматические выключатели.
- В случае возникновения перегрузки или короткого замыкания соответствующий автоматический выключатель размыкает цепь, предотвращая повреждение оборудования и проводки.
- Также предусмотрена возможность дистанционного отключения с помощью независимого расцепителя.
Составные части
-
Металлический корпус ЩРн-24 (размеры 395х310х120 мм, степень защиты IP31, IEK) обеспечивает надежную защиту от пыли и механических повреждений.
-
Вводной аппарат
-
Автоматический выключатель ВА47-60M 3Р 25А 6кА C (KARAT IEK) – защищает от перегрузки и короткого замыкания.
-
Расцепитель независимый РН47-60М – предназначен для дистанционного отключения вводного автомата.
3. Отходящие линии
-
Автоматические выключатели ВА47-29 3Р 4.5кА C KARAT IEK (4 шт.) – защита трехфазных потребителей.
-
Автоматические выключатели ВА47-29 1Р 4.5кА C KARAT IEK (4 шт.) – защита однофазных потребителей.
-
Отсутствуют автоматические выключатели дифференциального тока АВДТ32 C16 30мА тип A IEK.
4. Шины и проводники
-
Нулевые и заземляющие шины – обеспечивают удобное соединение нулевых и заземляющих проводников.
-
Кросс-модуль распределительный ШНК – упрощает разводку отходящих цепей.
-
Медная шина распределительная 63А – обеспечивает надежное соединение токоведущих частей.
-
Медные токоведущие проводники ГОСТ – гарантия надежного соединения и долговечности системы.
5. Прочее
-
Сальники кабельные – защищают вводимые кабели от механических повреждений.
-
Отсутствие оголенных токоведущих частей – повышает безопасность эксплуатации.
Преимущества
- Высокая степень защиты от перегрузок и коротких замыканий.
- Компактные размеры и удобный монтаж.
- Возможность дистанционного отключения вводного автомата.
- Надежные комплектующие от IEK.
- Простота эксплуатации и обслуживания.
Область применения
Используется в:
-
Жилых многоквартирных домах.
-
Частных домах и коттеджах.
-
Административных зданиях.
-
Небольших промышленных объектах.
Рекомендации по монтажу и эксплуатации
-
Монтаж
-
Устанавливать в сухих помещениях с рабочей температурой от -5°С до +40°С.
-
Крепление корпуса должно быть выполнено на ровной вертикальной поверхности.
-
Подключение кабелей выполнять в соответствии с электрической схемой.
-
Обеспечить надежное заземление.
-
-
Эксплуатация
-
Периодически проверять затяжку контактов.
-
Следить за отсутствием перегрева элементов.
-
Проводить осмотр корпуса на предмет механических повреждений.
-
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 400/230 В |
| Номинальный ток ввода | 25 А |
| Вводной автомат | ВА47-60M 3Р 25А 6кА С |
| Количество отходящих автоматов | 8 (4 трехфазных, 4 однофазных) |
| Номинальный ток отходящих линий | 16-25 А |
| Коммутационная способность | 4.5-6 кА |
| Шина распределительная | Медная 63А |
| Корпус | Металлический, IP31 |
| Габаритные размеры | 395х310х120 мм |
| Рабочая температура | -5°С ... +40°С |
| Комплектность | Сальники, шины, проводники |
ЩР1124-2244-В – это надежное решение для распределения электроэнергии с высоким уровнем защиты и удобством эксплуатации.
Ваши преимущества при работе с нами
- Заводские корпуса IEK с повышенной антикоррозийной стойкостью.
- Вы не получите сомнительного качества оборудование и комплектующие.
- Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.
- Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
- Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
- При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
- Все решения проверены и соответствуют нормам и допускам.
- Вы получите современные решения надежные и удобные в эксплуатации.

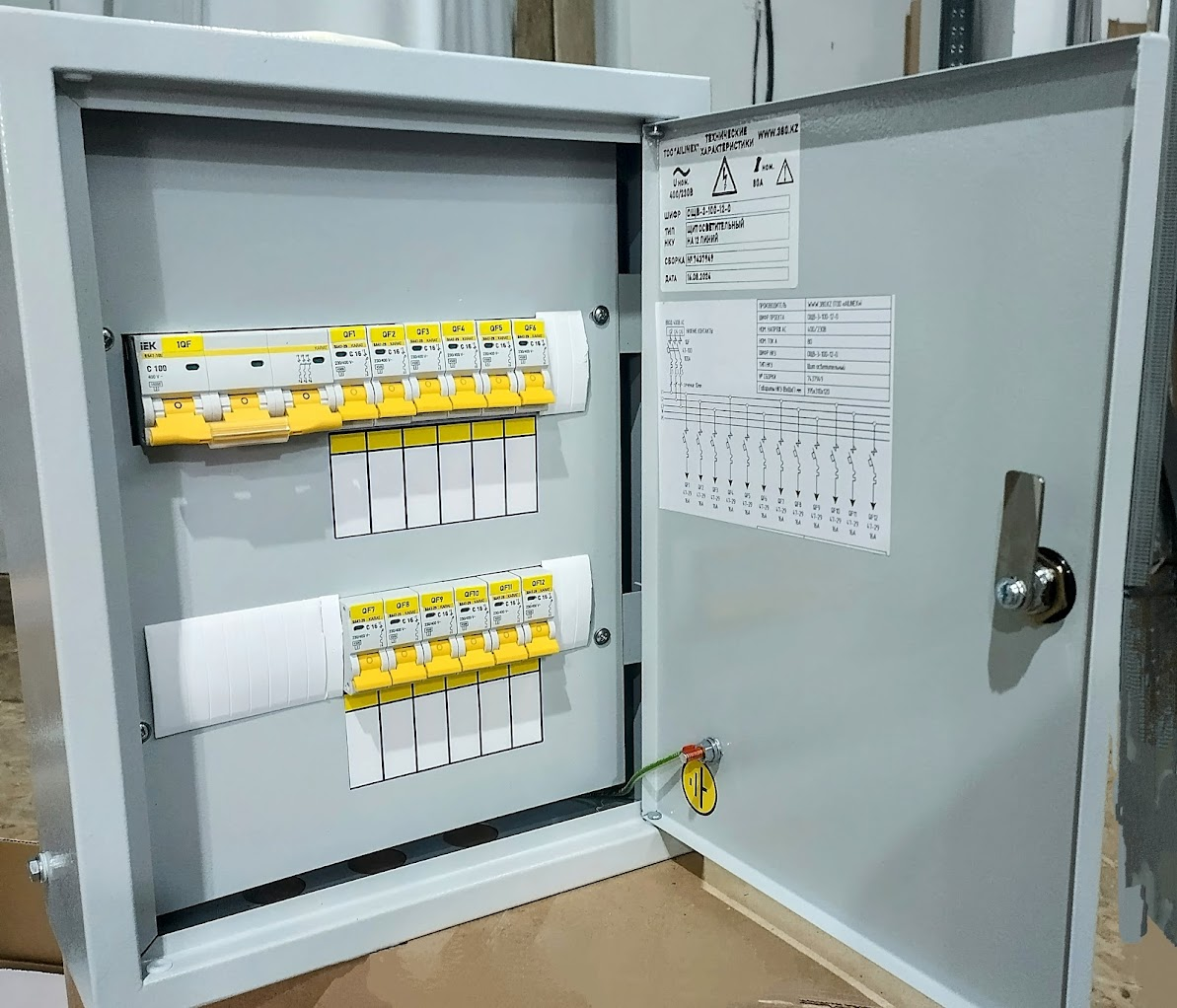

Фото изделия не является фотографией конкретного НКУ!
Разработано согласно проектной и типовой документации.
Схема в электронном виде предоставляется по запросу.
