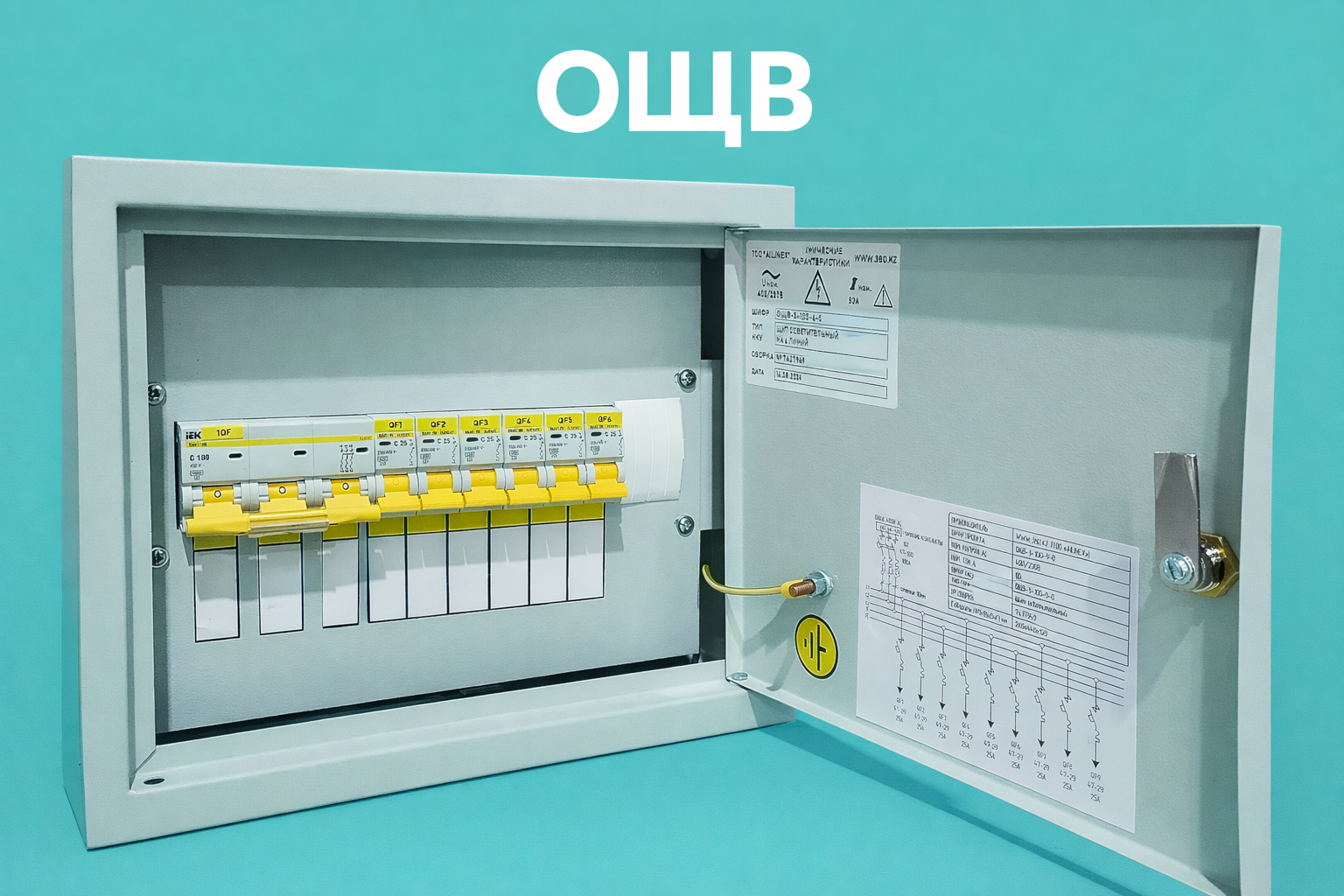

Щит осветительный ОЩВ / УОЩВ 380/220 В · 4.5 / 6 кА · до 125 А
Назначение ОЩВ
- Распределение электрической энергии по линиям освещения
- Защита отходящих цепей от перегрузок и короткого замыкания
- Безопасное управление группами освещения
- Повышение надёжности и удобства эксплуатации электросети
Исполнение и конструкция
- ОЩВ — навесное исполнение
- УОЩВ — встраиваемое исполнение
- Доступ в щит обеспечен со стороны фасада через дверцу
- Ввод питающих и вывод отходящих линий — снизу
- Материал корпуса: сталь или пластик (в зависимости от исполнения)
Коды отключающей способности (условие применения)
Отключающая способность является основным условием применения НКУ. В точке установки расчётный ток короткого замыкания не должен превышать значение индекса в наименовании щита.
- ОЩВ — 4.5 кА
- ОЩВ-6 — 6 кА
Принцип работы
На вводе установлен автоматический выключатель либо выключатель нагрузки, обеспечивающий отключение всего щита при аварийном режиме. От вводного аппарата питание поступает на распределительные шины и далее — к автоматическим выключателям отходящих линий.
- Каждая линия освещения защищена индивидуальным автоматом
- Номиналы аппаратов соответствуют индексу и проектной документации
- Обеспечивается корректная токовая защита и максимальная безопасность цепей
Номинальные параметры
- Номинальный ток щитов: от 10 до 125 А
- Номинальное рабочее напряжение: 400/230 В
- Частота сети: 50 Гц
- Количество отходящих линий: согласно индексу
Область применения
- Жилые дома и коттеджи
- Квартиры и апартаменты
- Офисы и административные здания
- Торговые помещения и павильоны
- Склады, гаражи и хозяйственные постройки
- Коммерческие объекты
- Промышленные и инфраструктурные здания
Преимущества ОЩВ
- Заводские корпуса с повышенной антикоррозийной стойкостью
- Металлическое исполнение и долговечная порошковая окраска
- Только оригинальная аппаратура — без подделок и аналогов
- Официальная сборка НКУ, аккредитация и сертификаты
- Готовое решение «под ключ», полностью готовое к подключению
- Полный комплект документации: схема, паспорт, ТД
- Гарантия 12 месяцев со дня ввода в эксплуатацию
- Соответствие ГОСТ, ПУЭ, ПТБ, ПТЭЭП
Рекомендации по монтажу
- Устанавливать на ровную вертикальную поверхность в сухом помещении
- Высота установки — в соответствии с проектом и требованиями ПУЭ
- Подключение выполнять квалифицированным электромонтажным персоналом
- Обязательное заземление корпуса и проверка изоляции
- Перед вводом в эксплуатацию выполнить проверку и протокол испытаний
Рекомендации по эксплуатации
- Периодически проверять затяжку клемм и состояние автоматов
- Не превышать номинальные токи отходящих линий
- Использовать только оригинальные комплектующие при обслуживании
- При запахе нагрева или постороннем шуме отключить ввод и вызвать специалиста
Расшифровка артикула (пример: ОЩВ18-10-16-10-6-P-У2)
| ОЩВ | Щит осветительный (УОЩВ — встраиваемый) |
|---|---|
| 18 | Количество DIN-модулей в корпусе |
| 10 | Количество отходящих линий 230 В |
| 16 | Номинальный ток щита, А |
| 10 | Номинальный ток отходящих линий, А |
| N | Выключатель нагрузки |
| K | Управление через контакторы |
| I | Импульсные реле |
| T | Реле времени |
| Ф | Однофазное исполнение |
| P | Пластиковый корпус |
| У2 | Климатическое исполнение |
| 6 | Отключающая способность 6 кА |
Технические характеристики серии
| Исполнение | Навесное / Встраиваемое |
|---|---|
| Номинальный ток | до 125 А |
| Отключающая способность вводного аппарата | 4.5 / 6 кА |
| Защита | Модульный автоматический выключатель / выключатель нагрузки |
| Материал корпуса | Сталь / Пластик |
| Степень защиты | до IP55 |
| Номинальное напряжение | 400/230 В |
| Система заземления | TN-C / TN-S |
| Количество фаз | 1 / 3 |
| Номинальная частота | 50 Гц |
| Комплектация | Вводной аппарат, автоматы групп, корпус, шины N/PE |
Фото изделия не является фотографией конкретного собранного НКУ.
Все решения разрабатываются строго по проектной и типовой документации.
