Пункт распределительный ПР11-3074-66-У3 250А 35/10кА 400/230В IP31 медь

<h2>Описание</h2>

<p>Распределительный пункт ПР11-3074-У3 предназначен для приема, распределения и защиты электрических сетей переменного тока напряжением 400/230 В частотой 50 Гц в промышленных, коммерческих и административных зданиях.</p>

<p>Устройство используется для обеспечения электроснабжения групп потребителей и защиты электросетей от перегрузок и коротких замыканий.</p>

<h4>В случае перегрузки или короткого замыкания защитные автоматические выключатели отключают поврежденную линию, предотвращая выход из строя оборудования и обеспечивая безопасность эксплуатации.</h4>

<h3>Основные элементы ПР11-3074-У3 включают:</h3>

<ol>
<li>Металлический корпус <a data-qaid="product_link" href="https://380.kz/p101176126-korpus-metallicheskij-schmp.html" target="_blank">ЩМП-6-0 (1200х750х300мм) УХЛ3 IEK</a> – обеспечивает механическую защиту оборудования, имеет степень защиты IP31 (защита от твердых частиц >2,5 мм и отсутствие защиты от воды).</li>
<li>Вводной автоматический выключатель <a data-qaid="product_link" href="https://380.kz/p99946594-avtomaticheskij-vyklyuchatel-va88.html" target="_blank">ВА88-35 3Р 250А 35кА IEK</a> – предназначен для защиты всей системы от перегрузок и коротких замыканий.</li>
<li>Шина распределительная <a data-qaid="product_link" href="https://380.kz/p107801952-shina-mednaya-m1t.html" target="_blank">медная М1Т 3х20</a> – для подключения автоматических выключателей и распределения электрической энергии.</li>
<li>Отходящие автоматические выключатели:
<ul>
<li>6 автоматических выключателей ВА47-100 на 400 В 10 кА – для подключения трехфазных потребителей.</li>
<li>6 автоматических выключателей ВА47-100 на 230 В 10 кА – для однофазных потребителей.</li>
</ul>
</li>
<li>Клеммные колодки – обеспечивают надежное соединение проводов.</li>
<li>Монтажные рейки (DIN-рейки) – для крепления автоматических выключателей.</li>
<li>Шины нулевая и заземления - медные в комплекте.</li>
</ol>

<h3>Преимущества</h3>

<ul>
<li>Высокая надежность – использование качественных автоматических выключателей и контактных групп.</li>
<li>Защита оборудования – предотвращение выхода из строя электроприборов при аварийных ситуациях.</li>
<li>Удобство эксплуатации – компактное размещение защитных элементов, удобный доступ для технического обслуживания.</li>
<li>Гибкость конфигурации – возможность подключения как однофазных, так и трехфазных нагрузок.</li>
</ul>

<h3>Области применения</h3>

<ul>
<li>Промышленные предприятия.</li>
<li>Административные и общественные здания.</li>
<li>Торговые и бизнес-центры.</li>
<li>Объекты ЖКХ (жилые дома, котельные, насосные станции).</li>
<li>Склады и логистические центры.</li>
</ul>

<ol>
</ol>

<h2>Технические характеристики</h2>

<table>
<thead>
<tr>
<th style="text-align: left;">Параметр</th>
<th style="text-align: left;">Значение</th>
</tr>
</thead>
<tbody>
<tr>
<td>Модель</td>
<td>ПР11-3074-У3</td>
</tr>
<tr>
<td>Номинальный ток (вводной автомат)</td>
<td>250 А</td>
</tr>
<tr>
<td>Напряжение сети</td>
<td>400/230 В</td>
</tr>
<tr>
<td>Число отходящих линий (400 В)</td>
<td>6 (10 кА)</td>
</tr>
<tr>
<td>Число отходящих линий (230 В)</td>
<td>6 (10 кА)</td>
</tr>
<tr>
<td>Коммутационная способность</td>
<td>35/10 кА</td>
</tr>
<tr>
<td>Частота сети</td>
<td>50 Гц</td>
</tr>
<tr>
<td>Степень защиты корпуса</td>
<td>IP31</td>
</tr>
<tr>
<td>Климатическое исполнение</td>
<td>У3 (умеренный климат)</td>
</tr>
<tr>
<td>Температура эксплуатации</td>
<td>от -25°C до +40°C</td>
</tr>
<tr>
<td>Материал корпуса</td>
<td>Металл с антикоррозийным покрытием</td>
</tr>
<tr>
<td>Способ монтажа</td>
<td>Настенный</td>
</tr>
</tbody>
</table>

<p>Распределительный пункт <strong>ПР11-3074-У3</strong> является надежным решением для распределения электроэнергии, обеспечивая эффективную защиту электросетей и удобство эксплуатации.</p>

<h3>Рекомендации по монтажу и эксплуатации</h3>

<p>Монтаж:</p>

<ol>
<li>Перед установкой убедитесь, что параметры питающей сети соответствуют техническим характеристикам устройства.</li>
<li>Монтаж должен выполняться квалифицированными электромонтажниками в соответствии с ПУЭ.</li>
<li>Установить распределительный пункт в сухом помещении с температурой окружающей среды от -25°C до +40°C.</li>
<li>Закрепить корпус на стене или в нише с учетом удобного доступа к дверце.</li>
<li>Подключение вводного кабеля и отходящих линий выполнить через клеммные колодки, соблюдая маркировку фаз и заземления.</li>
</ol>

<p>Эксплуатация:</p>

<ol>
<li>Регулярно проверять затяжку клеммных соединений.</li>
<li>Очищать корпус и внутренние элементы от пыли.</li>
<li>При срабатывании автоматических выключателей анализировать причину отключения перед повторным включением.</li>
<li>Не допускать попадания влаги внутрь устройства.</li>
</ol>

<h2>Ваши преимущества при работе с нами</h2>

<ul>
<li>Заводские корпуса IEK и аксессуары к ним с повышенной антикоррозийной стойкостью.</li>
<li>Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.</li>
<li>Вы получаете готовое решение к подключению, все схемы и документация прилагаются.</li>
<li>Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.</li>
<li>При комплектации НКУ используются токоведущие шины и проводники ГОСТ.</li>
<li>За счет прямого получения комплектующих от производителей предлагаем максимально выгодные условия.</li>
</ul>

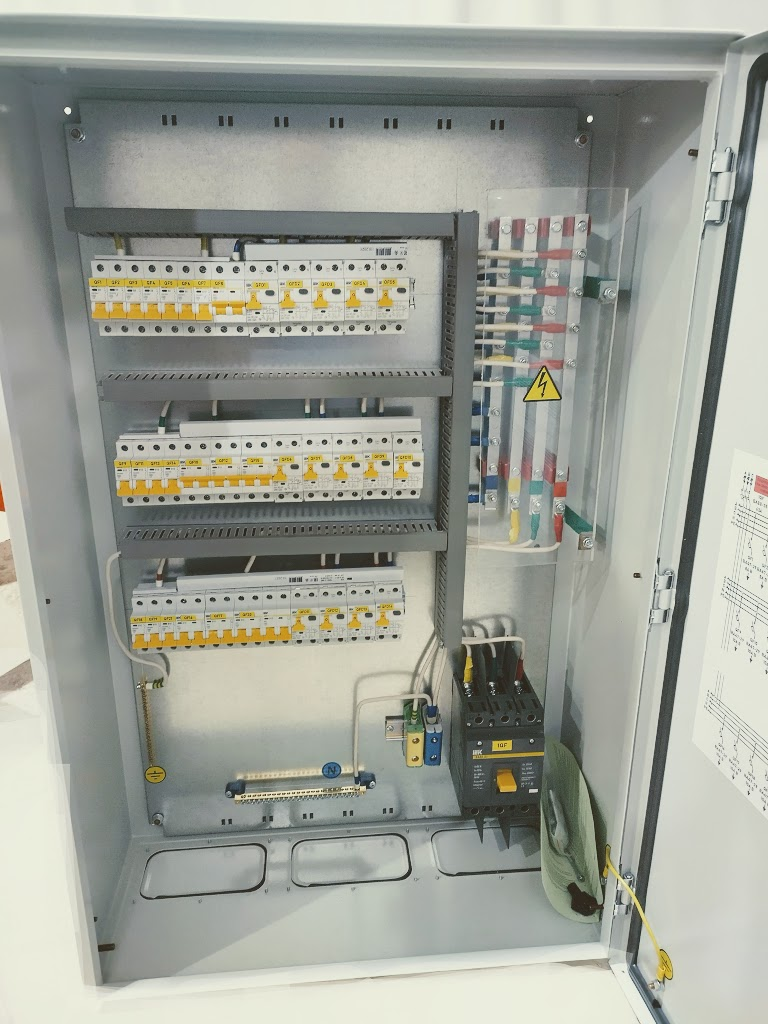

<p><strong>Фото изделия не является фотографией конкретного НКУ.</strong></p>

<p>Разработано согласно проектной и типовой документации.</p>

<p>Схема в электронном виде предоставляется по запросу.</p>
