Пункт распределительный ЩР1524-2613-Д 63А 10/4.5кА 400/230В IP54

<h2>Описание</h2>

<p>Распределительный пункт ЩР1524-2613-Д предназначен для приема, распределения и защиты электрических цепей в трехфазных и однофазных системах напряжением 400/230 В.</p>

<p>Он выполняет функции защиты от перегрузок, коротких замыканий и утечки тока.</p>

<p>Высокая степень защиты IP54 позволяет использовать его в условиях повышенной влажности и запыленности.</p>

<h4>Принцип работы</h4>

<ol>
<li>Электропитание поступает на вводной автоматический выключатель ВА47-100 3P 63А (D, 10кА), который обеспечивает защиту от перегрузок и коротких замыканий в общей сети.</li>
<li>Распределение нагрузки осуществляется через медную шину на отходящие автоматические выключатели, которые защищают отдельные группы потребителей.</li>
<li>Отходящие автоматические выключатели включают:
<ul>
<li>ВА47-29 3P 16А 4.5кА (C, IEK) – 2 шт. – для средних нагрузок.</li>
<li>ВА47-29 3P 63А 4.5кА (D, IEK) – 1 шт. – для мощного оборудования.</li>
<li>Диф. автоматический выключатель АД12 2P 16А 30мА – обеспечивает защиту от токов утечки и выполняет функции УЗО и автомата.</li>
</ul>
</li>
<li>Шины нулевые и заземления обеспечивают безопасное подключение нейтрали и защитного заземления.</li>
<li>Сальники кабельные позволяют герметично вводить кабели в корпус, предотвращая попадание пыли и влаги.</li>
</ol>

<hr />
<h3>Состав распределительного пункта</h3>

<ol>
<li>
<p>Корпус металлический ЩРн-24 (410×330×120 мм, IP54, TITAN 3 IEK)</p>

<ul>
<li>Прочный стальной корпус с герметичным исполнением.</li>
<li>Степень защиты IP54 (пыле- и влагозащищенный).</li>
<li>Предназначен для настенного монтажа.</li>
</ul>
</li>
<li>
<p>Вводной автоматический выключатель ВА47-100 3Р 63А 10кА (D, IEK)</p>

<ul>
<li>Выдерживает большие пусковые токи (характеристика D).</li>
<li>Отключающая способность 10 кА.</li>
<li>Надежная защита от перегрузок и коротких замыканий.</li>
</ul>
</li>
<li>
<p>Отходящие автоматические выключатели:</p>

<ul>
<li>ВА47-29 3Р 16А 4.5кА (C, IEK) – 2 шт.</li>
<li>ВА47-29 3Р 63А 4.5кА (D, IEK) – 1 шт.</li>
</ul>
</li>
<li>
<p>Дифференциальный автоматический выключатель АД12 2Р 16А 30мА (IEK)</p>

<ul>
<li>Объединяет функции автомата и УЗО.</li>
<li>Обеспечивает защиту от коротких замыканий, перегрузок и утечки тока.</li>
</ul>
</li>
<li>
<p>Шины нулевые и заземления</p>

<ul>
<li>Для распределения нейтрали и защитного заземления.</li>
</ul>
</li>
<li>
<p>Шина распределительная медная 63А</p>

<ul>
<li>Обеспечивает надежное распределение электроэнергии между автоматами.</li>
</ul>
</li>
<li>
<p>Токоведущие проводники медные (ГОСТ)</p>

<ul>
<li>Гарантируют надежное соединение и низкое сопротивление.</li>
</ul>
</li>
<li>
<p>Сальники кабельные в комплекте</p>

<ul>
<li>Обеспечивают герметичный ввод кабелей в корпус.</li>
</ul>
</li>
</ol>

<hr />
<h3>Преимущества</h3>

<p>✅ Высокая степень защиты IP54 – устойчивость к пыли и влаге.<br />
✅ Широкий диапазон защиты – автоматы с характеристиками C и D.<br />
✅ Дифференциальный автомат – дополнительная защита от утечки тока.<br />
✅ Простота подключения – комплект с нулевыми и заземляющими шинами.<br />
✅ Компактность – оптимальные размеры для монтажа.<br />
✅ Соответствие стандартам ГОСТ – гарантия надежности.</p>

<hr />
<h3>Область применения</h3>

<p>🔹 Промышленные и производственные предприятия.<br />
🔹 Офисы, административные здания.<br />
🔹 Склады, цеха, гаражи, котельные.<br />
🔹 Объекты с повышенной влажностью (бани, мойки, технические помещения).<br />
🔹 Строительные площадки и временные электроустановки.</p>

<hr />
<h3>Рекомендации по монтажу и эксплуатации</h3>

<p>📌 Монтаж:</p>

<ul>
<li>Устанавливать в помещениях с высокой влажностью и запыленностью.</li>
<li>Крепить на стену в вертикальном положении.</li>
<li>Подключение должен выполнять квалифицированный электрик.</li>
<li>Использовать кабели соответствующего сечения.</li>
<li>Проверить герметичность ввода кабелей через сальники.</li>
</ul>

<p>📌 Эксплуатация:</p>

<ul>
<li>Периодически проверять состояние контактов и проводников.</li>
<li>Контролировать исправность автоматов и дифавтоматов.</li>
<li>При срабатывании автомата устранить причину перед повторным включением.</li>
<li>Не превышать номинальные токовые нагрузки.</li>
</ul>

<hr />
<h3>Технические характеристики</h3>

<table>
<thead>
<tr>
<th style="text-align: left;">Параметр</th>
<th style="text-align: left;">Значение</th>
</tr>
</thead>
<tbody>
<tr>
<td>Номинальное напряжение</td>
<td>400/230 В</td>
</tr>
<tr>
<td>Максимальный рабочий ток</td>
<td>63 А</td>
</tr>
<tr>
<td>Количество модулей</td>
<td>24</td>
</tr>
<tr>
<td>Степень защиты</td>
<td>IP54</td>
</tr>
<tr>
<td>Отключающая способность вводного автомата</td>
<td>10 кА</td>
</tr>
<tr>
<td>Отключающая способность отходящих автоматов</td>
<td>4,5 кА</td>
</tr>
<tr>
<td>Габариты (Ш×В×Г)</td>
<td>410×330×120 мм</td>
</tr>
<tr>
<td>Количество полюсов вводного аппарата</td>
<td>3</td>
</tr>
<tr>
<td>Количество отходящих автоматов</td>
<td>4 шт.</td>
</tr>
<tr>
<td>Номинальный ток отходящих автоматов</td>
<td>16А, 63А</td>
</tr>
<tr>
<td>Материал корпуса</td>
<td>Металл</td>
</tr>
<tr>
<td>Распределительная шина</td>
<td>Медная, 63А</td>
</tr>
<tr>
<td>Стандарт</td>
<td>ГОСТ, IEC</td>
</tr>
</tbody>
</table>

<hr />
<p>Распределительный пункт ЩР1524-2613-Д – надежное и универсальное решение для распределения электроэнергии в сложных условиях эксплуатации.</p>

<p>Благодаря высокой степени защиты IP54, мощному вводному автомату 10кА (D) и наличию дифференциальной защиты, он обеспечивает безопасность, надежность и гибкость в использовании.</p>

<h2>Ваши преимущества при работе с нами</h2>

<ul>
<li>Заводские корпуса IEK с повышенной антикоррозийной стойкостью.</li>
<li>Вы не получите сомнительного качества оборудование и комплектующие.</li>
<li>Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.</li>
<li>Вы получаете готовое решение к подключению, все схемы и документация прилагаются.</li>
<li><strong>Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.</strong></li>
<li>При комплектации НКУ используются токоведущие шины и проводники ГОСТ.</li>
<li>Все решения проверены и соответствуют нормам и допускам.</li>
<li>Вы получите современные решения надежные и удобные в эксплуатации.</li>
</ul>

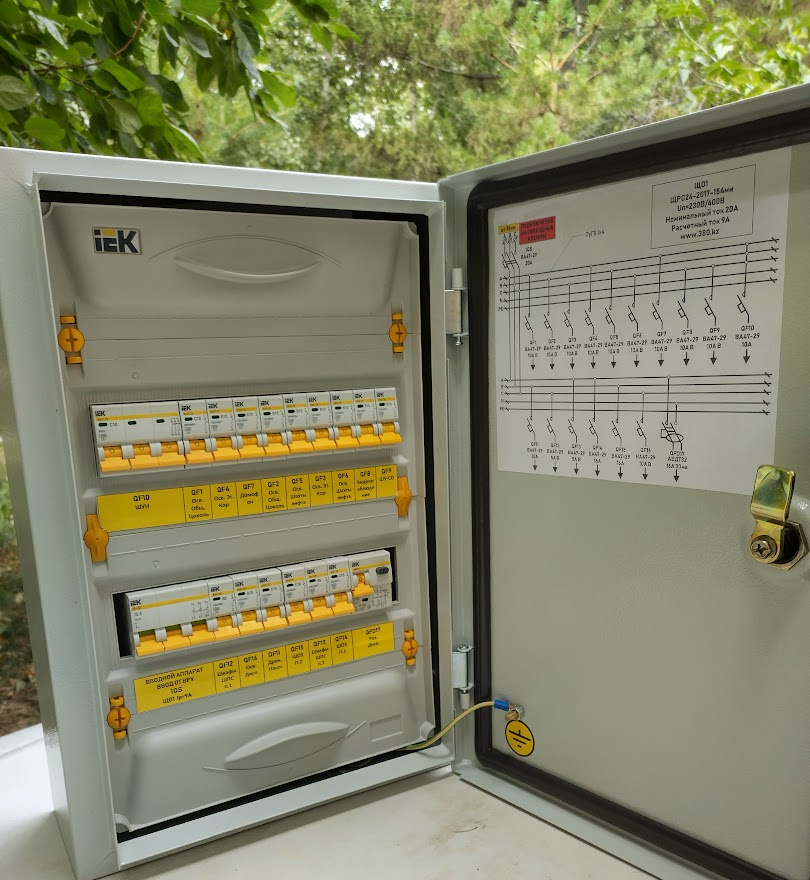

<p><strong>Фото изделия не является фотографией конкретного НКУ!</strong></p>

<p>Разработано согласно проектной и типовой документации.</p>

<p>Схема соединений в электроном виде направляется по запросу.</p>
