Пункт распределительный ЩР1124-2354-Д 32А 4.5кА 400/230V IP31 IEK (ШВ2)

<h2>Распределительный пункт ЩР1124-2352-НД 32А 4.5кА 400/230В IP31 CHINT</h2>

<hr />
<h3>Назначение</h3>

<p>Щит распределительный ЩР1124-2354-Д предназначен для:</p>

<ul>
<li>
<p>распределения электрической энергии на объекты с напряжением 400/230 В;</p>
</li>
<li>
<p>защиты отходящих линий и оборудования от перегрузок, коротких замыканий и утечек тока;</p>
</li>
<li>
<p>удобного подключения потребителей и дальнейшего расширения сети.</p>
</li>
</ul>

<hr />
<h3>Принцип работы</h3>

<p>Питание поступает на вводной автоматический выключатель ВА47-29 3Р 32А, который отключает/включает всю систему. Далее через токоведущие шины и автоматические устройства защита подается на дифференциальные автоматы и автоматы в отходящих линиях, обеспечивая селективную защиту.</p>

<hr />
<h3>Преимущества</h3>

<ul>
<li>
<p>🏭 Заводская сборка с гарантиями качества</p>
</li>
<li>
<p>🛡️ Только сертифицированные комплектующие CHINT и IEK</p>
</li>
<li>
<p>🧾 Прилагаются схемы, паспорта и гарантийный талон</p>
</li>
<li>
<p>🪪 Официальная аккредитация на сборку НКУ</p>
</li>
<li>
<p>🧰 ГОСТ-проводники и медные шины</p>
</li>
<li>
<p>⚡ Готовность к немедленному подключению</p>
</li>
<li>
<p>🔧 Удобство обслуживания и расширения</p>
</li>
<li>
<p>🕒 Гарантия 12 месяцев с даты ввода в эксплуатацию</p>
</li>
</ul>

<hr />
<h3>Область применения</h3>

<ul>
<li>
<p>Многоэтажные здания</p>
</li>
<li>
<p>Коммерческая и офисная недвижимость</p>
</li>
<li>
<p>Производственные помещения</p>
</li>
<li>
<p>Складские комплексы</p>
</li>
<li>
<p>Объекты ЖКХ</p>
</li>
</ul>

<hr />
<h3>Рекомендации по монтажу и эксплуатации</h3>

<ul>
<li>
<p>Установка в сухих помещениях при температуре от -5 °C до +40 °C</p>
</li>
<li>
<p>Монтаж только квалифицированным персоналом</p>
</li>
<li>
<p>Подключение строго по прилагаемой электрической схеме</p>
</li>
<li>
<p>Защитное заземление обязательно</p>
</li>
<li>
<p>Периодическая проверка затяжки клемм и состояния автоматов</p>
</li>
</ul>

<hr />
<h2 data-end="617" data-start="588">Технические характеристики</h2>

<ul data-end="1383" data-start="618">
<li data-end="672" data-start="618">
<p data-end="672" data-start="620">🔌 Номинальное напряжение: 400/230 В (3~ / 1~)</p>
</li>
<li data-end="710" data-start="673">
<p data-end="710" data-start="675">⚡ Номинальный ток ввода: 32 A</p>
</li>
<li data-end="772" data-start="711">
<p data-end="772" data-start="713">🛡️ Номинальная отключающая способность (Icn): 4.5 kA</p>
</li>
<li data-end="804" data-start="773">
<p data-end="804" data-start="775">🌡️ Частота сети: 50 Hz</p>
</li>
<li data-end="896" data-start="805">
<p data-end="896" data-start="807">🧰 Корпус: металлический навесной ЩРн-24 (395×310×120 мм), IP31, окрашенный (серый)</p>
</li>
<li data-end="951" data-start="897">
<p data-end="951" data-start="899">🧲 Материал корпуса: сталь, порошковая окраска</p>
</li>
<li data-end="994" data-start="952">
<p data-end="994" data-start="954">🔩 Крепление: настенный (навесной)</p>
</li>
<li data-end="1063" data-start="995">
<p data-end="1063" data-start="997">🔗 Шина N / PEN: медная/латунная (поставляется как комплект)</p>
</li>
<li data-end="1122" data-start="1064">
<p data-end="1122" data-start="1066">📏 Габаритные размеры (корпус): 395 × 310 × 120 мм</p>
</li>
<li data-end="1223" data-start="1123">
<p data-end="1223" data-start="1125">🌡️ Диапазон рабочих температур: типично −5…+40 °C (рекомендации по эксплуатации — см. ниже)</p>
</li>
<li data-end="1268" data-start="1224">
<p data-end="1268" data-start="1226">📄 Комплектация поставки: — см. ниже</p>
</li>
<li data-end="1383" data-start="1269">
<p data-end="1383" data-start="1271">⚠️ Степень защиты при установленной дверце: IP31 (защита от крупных предметов и вертикально падающих капель)</p>
</li>
</ul>

<hr data-end="1388" data-start="1385" />
<h3 data-end="1454" data-start="1390">Комплектация</h3>

<ol data-end="2875" data-start="1455">
<li data-end="1528" data-start="1455">
<p data-end="1528" data-start="1458">🧰 Корпус: металлический ЩРн-24 (395×310×120 мм), IP31 — 1 шт.</p>
</li>
<li data-end="1635" data-start="1529">
<p data-end="1635" data-start="1532">🔘 Автоматический выключатель ВА47-29 3P, 32 A, C-характеристика, 4.5 kA, IEK — 1 шт. (вводной)</p>
</li>
<li data-end="1750" data-start="1636">
<p data-end="1750" data-start="1639">🔘 Автоматический выключатель ВА47-29 1P, 16 A, C-характеристика, 4.5 kA, IEK — 2 шт. (линейные группы)</p>
</li>
<li data-end="1878" data-start="1751">
<p data-end="1878" data-start="1754">🔘 Автоматический выключатель ВА47-29 3P, 16 A, B-характеристика, 4.5 kA, IEK — 3 шт. (группы/трифазные потребители)</p>
</li>
<li data-end="2099" data-start="1879">
<p data-end="1994" data-start="1882">⚡ Автоматический выключатель диф. тока (дифавтомат) АВДТ32, 1P+N (тип A), 16 A, IΔn = 30 mA, IEK — 3 шт.</p>

<ul data-end="2099" data-start="1998">
<li data-end="2099" data-start="1998">
<p data-end="2099" data-start="2000">Примечание: устройство сочетает автомат и УЗО (защита от утечки 30 мА для безопасности человека).</p>
</li>
</ul>
</li>
<li data-end="2232" data-start="2100">
<p data-end="2232" data-start="2103">🔩 Шина соединительная PIN 3P 63 A, 12 штырей (22 см), IEK — 1 шт. (позволяет запитать групповые автоматы от вводного 3P)</p>
</li>
<li data-end="2314" data-start="2233">
<p data-end="2314" data-start="2236">🔌 Шина N «ноль» на DIN-изоляторе (стойка) ШНИ-6×9-12-С-С, IEK — 1 шт.</p>
</li>
<li data-end="2399" data-start="2315">
<p data-end="2399" data-start="2318">🟩 Шина PEN (земля-ноль) 6×9 мм, 12 групп / крепеж по центру, IEK — 1 шт.</p>
</li>
<li data-end="2567" data-start="2400">
<p data-end="2567" data-start="2403">🔌 Провод установочный ПуГВ (ПВ3) 1×4 мм², бухта 100 м (ГОСТ) — 3 бухты / 3 отреза (в комплекте: указано 3 — может означать запас/провода для монтажа линий)</p>
</li>
<li data-end="2741" data-start="2568">
<p data-end="2741" data-start="2572">🧰 Монтажные аксессуары: DIN-рейка, клеммники (при необходимости), винты/дюбеля для крепления корпуса, маркировочная наклейка на DIN-рейку — комплект для монтажа</p>
</li>
<li data-end="2824" data-start="2742">
<p data-end="2824" data-start="2746">📘 Паспорт изделия и инструкция по монтажу и эксплуатации — 1 комплект</p>
</li>
<li data-end="2875" data-start="2825">
<p data-end="2875" data-start="2829">🔐 Пломбы/сальники/уплотнения — комплект</p>
</li>
</ol>

<blockquote data-end="3035" data-start="2877">
<p data-end="3035" data-start="2879">Примечание: комплектность поставки может отличаться в зависимости от поставщика — уточняйте наличие клеммников, маркировки и монтажных элементов при заказе.</p>
</blockquote>

<h2> </h2>

<hr />
<h3>Почему выбирают нас</h3>

<ul>
<li>
<p>✅ Только оригинальные комплектующие от CHINT и IEK</p>
</li>
<li>
<p>✅ ГОСТ-сертифицированные токоведущие части</p>
</li>
<li>
<p>✅ Сборка по проекту и ТЗ, проверка всех схем</p>
</li>
<li>
<p>✅ Официальная гарантия и документация</p>
</li>
<li>
<p>✅ Опыт более 10 лет в НКУ для промышленных и гражданских объектов</p>
</li>
<li>
<p>✅ Поставка по Казахстану в срок</p>
</li>
</ul>

<hr />

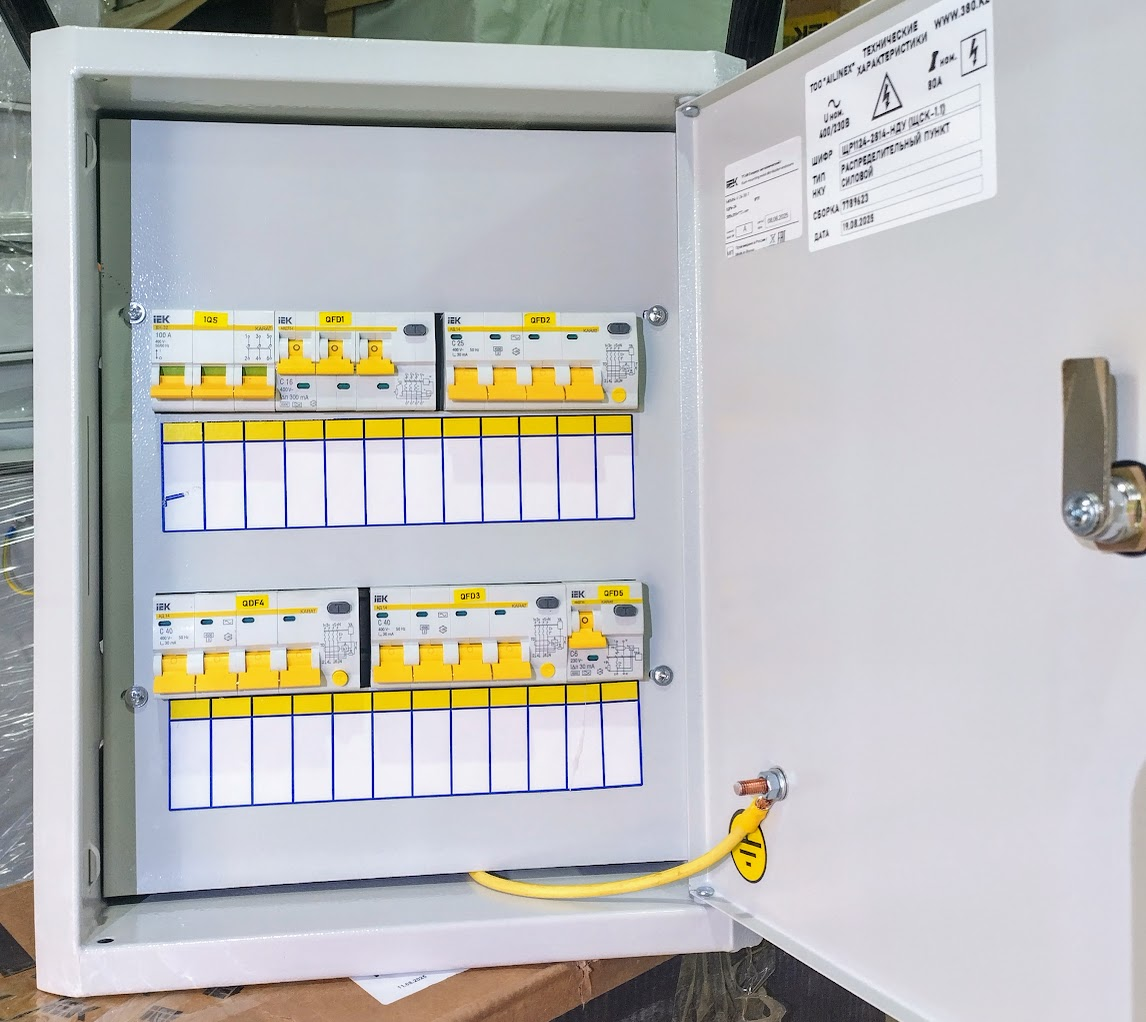

<p>📌 Примечание: фото изделия носит ознакомительный характер и может отличаться от фактической сборки.</p>

<p>Щит собирается в соответствии с проектной документацией.</p>
