Пункт распределительный ЩР1536-260210-В 63А 4.5кА 400/230В IP54 IEK

<h2>Описание</h2>

<p>Распределительный пункт ЩР1536-260210-В предназначен для приема, распределения и защиты электрических цепей в трехфазных и однофазных системах напряжением 400/230 В.</p>

<p>Он обеспечивает защиту от перегрузок, коротких замыканий и других аварийных ситуаций.</p>

<p>Благодаря степени защиты IP54, данный пункт может устанавливаться не только в сухих помещениях, но и в местах с повышенной влажностью и запыленностью.</p>

<h4>Принцип работы</h4>

<ol>
<li>Электропитание подается на вводной автоматический выключатель ВА47-29 3P 63А, который выполняет функцию общего защитного устройства, в случае перегрузки или короткого замыкания он отключает подачу питания на весь распределительный щит.</li>
<li>Расцепитель независимый РН47 позволяет дистанционно отключать вводной автоматический выключатель, предназначено для аварийных и дистанционных отключений.</li>
<li>Распределение электроэнергии осуществляется через медную распределительную шину 63А, которая равномерно подает напряжение на отходящие автоматические выключатели.</li>
<li>Отходящие автоматические выключатели защищают отдельные группы потребителей:
<ul>
<li>2 однополюсных автомата 10А.</li>
<li>10 трехполюсных автоматов 16А – для потребителей требующих трехфазного питания.</li>
</ul>
</li>
<li>Шины нулевые и заземления обеспечивают надежное подключение нулевого и заземляющего проводников для безопасной работы электрооборудования.</li>
</ol>

<hr />
<h3>Состав распределительного пункта</h3>

<ol>
<li>
<p>Корпус металлический ЩРн-36 (540×330×120 мм, IP54, IEK)</p>

<ul>
<li>Стальной корпус с герметичным исполнением.</li>
<li>Защищает от пыли и влаги (IP54).</li>
<li>Удобный монтаж на стену.</li>
</ul>
</li>
<li>
<p>Вводной автоматический выключатель ВА47-29 3Р 63А 4.5кА (С, KARAT IEK)</p>

<ul>
<li>Отключает всю сеть в случае перегрузки или короткого замыкания.</li>
<li>Выдерживает ток до 63А.</li>
<li>Отключающая способность 4,5 кА.</li>
</ul>
</li>
<li>
<p>Расцепитель независимый РН47 (KARAT IEK)</p>

<ul>
<li>Позволяет дистанционно отключать вводной автомат.</li>
</ul>
</li>
<li>
<p>Отходящие автоматические выключатели:</p>

<ul>
<li>ВА47-29 1Р 10А 4.5кА (С, IEK) – 2 шт.</li>
<li>ВА47-29 3Р 16А 4.5кА (С, IEK) – 10 шт.</li>
</ul>
</li>
<li>
<p>Шины нулевые и заземления в комплекте</p>

<ul>
<li>Для безопасного распределения нейтрали и защитного заземления.</li>
</ul>
</li>
<li>
<p>Токоведущие проводники медные (ГОСТ)</p>

<ul>
<li>Обеспечивают надежное соединение и низкое сопротивление.</li>
</ul>
</li>
<li>
<p>Шина распределительная медная 63А</p>

<ul>
<li>Позволяет равномерно распределять питание на автоматические выключатели.</li>
</ul>
</li>
</ol>

<hr />
<h3>Преимущества</h3>

<p>✅ Высокий уровень защиты (IP54) – подходит для влажных и запыленных помещений.<br />
✅ Защита от короткого замыкания и перегрузок – мощные автоматические выключатели.<br />
✅ Гибкость в подключении – поддержка однофазных и трехфазных потребителей.<br />
✅ Наличие независимого расцепителя – удобство дистанционного отключения.<br />
✅ Компактность – оптимальные габариты для установки в технических помещениях.<br />
✅ Простота монтажа – удобное крепление на стену и подключение проводов.<br />
✅ Соответствие стандартам ГОСТ – гарантия качества и безопасности.</p>

<hr />
<h3>Область применения</h3>

<p>🔹 Жилые здания и многоквартирные дома.<br />
🔹 Производственные и промышленные помещения.<br />
🔹 Складские комплексы и цеха.<br />
🔹 Офисные и административные здания.<br />
🔹 Магазины, ТРЦ и другие коммерческие объекты.<br />
🔹 Объекты с повышенной влажностью (гаражи, котельные, технические помещения).</p>

<hr />
<h3>Рекомендации по монтажу и эксплуатации</h3>

<p>📌 Монтаж:</p>

<ul>
<li>Устанавливать в сухих и влажных помещениях, но избегать прямого попадания воды.</li>
<li>Крепить на стену в вертикальном положении.</li>
<li>Подключение проводить только квалифицированными электриками.</li>
<li>Использовать соответствующие кабели в зависимости от нагрузки.</li>
<li>При необходимости предусмотреть вентиляцию для отвода тепла.</li>
</ul>

<p>📌 Эксплуатация:</p>

<ul>
<li>Периодически проверять состояние проводов и затяжку контактов.</li>
<li>Контролировать исправность автоматических выключателей.</li>
<li>При срабатывании автомата выяснить причину и устранить неисправность перед повторным включением.</li>
<li>Не превышать допустимые токовые нагрузки.</li>
</ul>

<hr />
<h2>Технические характеристики</h2>

<table>
<thead>
<tr>
<th style="text-align: left;">Параметр</th>
<th style="text-align: left;">Значение</th>
</tr>
</thead>
<tbody>
<tr>
<td>Номинальное напряжение</td>
<td>400/230 В</td>
</tr>
<tr>
<td>Максимальный рабочий ток</td>
<td>63 А</td>
</tr>
<tr>
<td>Количество модулей</td>
<td>36</td>
</tr>
<tr>
<td>Степень защиты</td>
<td>IP54</td>
</tr>
<tr>
<td>Отключающая способность автоматов</td>
<td>4,5 кА</td>
</tr>
<tr>
<td>Габариты (Ш×В×Г)</td>
<td>540×330×120 мм</td>
</tr>
<tr>
<td>Количество полюсов вводного аппарата</td>
<td>3</td>
</tr>
<tr>
<td>Количество отходящих автоматов</td>
<td>12 шт.</td>
</tr>
<tr>
<td>Номинальный ток отходящих автоматов</td>
<td>10А, 16А</td>
</tr>
<tr>
<td>Материал корпуса</td>
<td>Металл</td>
</tr>
<tr>
<td>Распределительная шина</td>
<td>Медная, 63А</td>
</tr>
<tr>
<td>Стандарт</td>
<td>ГОСТ, IEC</td>
</tr>
</tbody>
</table>

<hr />
<h3>Заключение</h3>

<p>Распределительный пункт ЩР1536-260210-В – надежное решение для защиты электрических цепей в промышленных и коммерческих объектах.</p>

<p>Он оснащен мощными защитными устройствами, имеет степень защиты IP54, что позволяет использовать его в сложных условиях.</p>

<p>Благодаря гибкости подключения, удобному монтажу и высокой безопасности, данный распределительный пункт является отличным выбором для различных объектов.</p>

<h2>Ваши преимущества при работе с нами</h2>

<ul>
<li>Заводские корпуса IEK с повышенной антикоррозийной стойкостью.</li>
<li>Вы не получите сомнительного качества оборудование и комплектующие.</li>
<li>Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.</li>
<li>Вы получаете готовое решение к подключению, все схемы и документация прилагаются.</li>
<li><strong>Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.</strong></li>
<li>При комплектации НКУ используются токоведущие шины и проводники ГОСТ.</li>
<li>Все решения проверены и соответствуют нормам и допускам.</li>
<li>Вы получите современные решения надежные и удобные в эксплуатации.</li>
</ul>

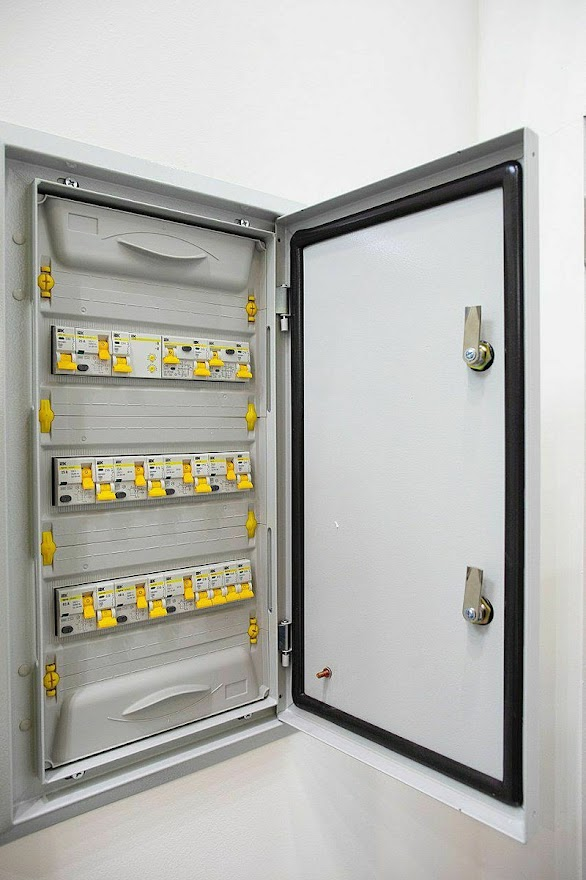

<p><strong>Фото изделия не является фотографией конкретного НКУ!</strong></p>

<p>Разработано согласно проектной и типовой документации.</p>

<p>Схема соединений в электроном виде направляется по запросу.</p>
