Пункт распределительный ЩР1572-232408-ВД 32А 6/4.5кА 400/230В TITAN5 IP54 (ЩВ3,4,5)

<h2>Описание</h2>

<p>Распределительный пункт ЩР1572-232408-ВД предназначен для приема, распределения и защиты электрических цепей переменного тока 400/230В 50Гц.</p>

<p>Он обеспечивает защиту потребителей от перегрузок, коротких замыканий и утечек тока, что особенно важно для предотвращения пожаров и поражения электрическим током.</p>

<p>Щит может применяться как в промышленных, так и в жилых и коммерческих объектах, где требуется надежное распределение электроэнергии и комплексная защита электропроводки.</p>

<h4>Принцип работы</h4>

<ul>
<li>Независимый расцепитель на вводе обеспечивает возможность дистанционного отключения всей системы в случае аварийной ситуации.</li>
<li>Дифференциальные автоматы защищают от утечек тока, предотвращая поражение людей электрическим током и возникновение пожара.</li>
<li>Автоматические выключатели защищают линии от перегрузок и коротких замыканий.</li>
</ul>

<p>В случае превышения номинальных параметров сети (ток перегрузки, короткое замыкание, ток утечки), соответствующий автоматический выключатель срабатывает, разрывая цепь и предотвращая повреждение оборудования и проводки.</p>

<hr />
<h3>Комплектующие и конструкция</h3>

<ol>
<li>Металлический корпус <a data-qaid="product_link" href="https://380.kz/p122858307-korpus-metallicheskij-titan5.html" target="_blank">TITAN5 ЩРн-72 (2х36) (585х570х140мм) одна дверь серый IP54 IEK</a> – пыле и влагозащищенный корпус, обеспечивающий защиту от воздействия окружающей среды.</li>
<li>Вводной автоматический выключатель <a data-qaid="product_link" href="https://380.kz/p105335438-avtomaticheskij-vyklyuchatel-va47.html" target="_blank">ВА47-60M 3Р 32А 6кА</a> – основной элемент защиты, отключает питание всего щита в аварийной ситуации.</li>
<li>Независимый расцепитель на вводе <u>РН47</u> – позволяет дистанционно отключить питание всей системы.</li>
<li>Отходящие автоматические выключатели:
<ul>
<li>8 дифференциальных автоматических выключателей (защита от утечек тока, перегрузок и коротких замыканий).</li>
<li>16 автоматических выключателей 230В 4.5кА (однофазные потребители).</li>
<li>8 автоматических выключателей 400В 4.5кА (трехфазные потребители).</li>
</ul>
</li>
<li>Распределительные шины.</li>
<li>Клеммные колодки – для надежного соединения проводов.</li>
<li>DIN-рейки – для удобного монтажа автоматических выключателей.</li>
<li>Дверца с запирающим механизмом – предотвращает несанкционированный доступ.</li>
</ol>

<hr />
<h3>Преимущества</h3>

<ul>
<li>Высокая степень защиты (IP54) – защита от пыли и водяных брызг, что делает щит пригодным для установки в условиях повышенной влажности и запыленности.</li>
<li>Комплексная защита – сочетание автоматических и дифференциальных выключателей обеспечивает максимальную безопасность.</li>
<li>Возможность дистанционного отключения – за счет независимого расцепителя.</li>
<li>Гибкость в подключении – возможность использования как однофазных, так и трехфазных линий.</li>
<li>Простота обслуживания – удобное размещение элементов, доступ к ним для диагностики и замены.</li>
</ul>

<hr />
<h3>Области применения</h3>

<ul>
<li>Промышленные предприятия.</li>
<li>Жилые и коммерческие здания.</li>
<li>Торговые центры, магазины, офисы.</li>
<li>Автоматизированные производственные линии.</li>
<li>Объекты с повышенными требованиями к безопасности (медицинские учреждения, детские сады, школы).</li>
<li>Склады и логистические комплексы.</li>
</ul>

<hr />
<h3>Рекомендации по монтажу и эксплуатации</h3>

<h4>Монтаж</h4>

<ol>
<li>Выбор места установки – щит должен быть установлен в сухом помещении или на улице под навесом (защита IP54 позволяет установку в сложных условиях).</li>
<li>Крепление – корпус должен быть надежно закреплен на стене или в нише, при этом обеспечен доступ для обслуживания.</li>
<li>Подключение вводного питания – строго в соответствии с маркировкой фаз, нейтрали и заземления.</li>
<li>Подключение отходящих линий – соблюдая номинальные параметры автоматических выключателей.</li>
<li>Проверка перед включением – убедиться в правильности подключений и отсутствии повреждений.</li>
</ol>

<h4>Эксплуатация</h4>

<ol>
<li>Периодическая проверка соединений – подтягивание клемм для предотвращения ослабления контактов.</li>
<li>Контроль срабатывания автоматов – при отключении линий необходимо выявлять и устранять причину.</li>
<li>Очистка от пыли – регулярное удаление загрязнений для предотвращения перегрева оборудования.</li>
<li>Проверка изоляции проводов – во избежание коротких замыканий и утечек тока.</li>
</ol>

<hr />
<h3>Технические характеристики</h3>

<table>
<thead>
<tr>
<th>Параметр</th>
<th>Значение</th>
</tr>
</thead>
<tbody>
<tr>
<td>Модель</td>
<td>ЩР1572-232408-ВД</td>
</tr>
<tr>
<td>Номинальный ток</td>
<td>32 А</td>
</tr>
<tr>
<td>Напряжение сети</td>
<td>400/230 В</td>
</tr>
<tr>
<td>Частота сети</td>
<td>50 Гц</td>
</tr>
<tr>
<td>Число отходящих линий:</td>
<td> </td>
</tr>
<tr>
<td>– Дифференциальные автоматы</td>
<td>8 шт.</td>
</tr>
<tr>
<td>– Автоматические выключатели 230 В</td>
<td>16 шт. (4.5 кА)</td>
</tr>
<tr>
<td>– Автоматические выключатели 400 В</td>
<td>8 шт. (4.5 кА)</td>
</tr>
<tr>
<td>Коммутационная способность</td>
<td>6/4.5 кА</td>
</tr>
<tr>
<td>Степень защиты корпуса</td>
<td>IP54</td>
</tr>
<tr>
<td>Климатическое исполнение</td>
<td>У2 (расширенный температурный диапазон)</td>
</tr>
<tr>
<td>Температура эксплуатации</td>
<td>от -25°C до +55°C</td>
</tr>
<tr>
<td>Материал корпуса</td>
<td>Металл с антикоррозийным покрытием</td>
</tr>
<tr>
<td>Способ монтажа</td>
<td>Настенный / Встроенный</td>
</tr>
<tr>
<td>Независимый расцепитель</td>
<td>На вводе</td>
</tr>
</tbody>
</table>

<hr />
<h2>Ваши преимущества при работе с нами</h2>

<ol>
<li>Заводские корпуса IEK с повышенной антикоррозийной стойкостью.</li>
<li>Вы не получите сомнительного качества оборудование и комплектующие.</li>
<li>Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.</li>
<li>Вы получаете готовое решение к подключению, все схемы и документация прилагаются.</li>
<li><strong>Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.</strong></li>
<li>При комплектации НКУ используются токоведущие шины и проводники ГОСТ.</li>
<li>Все решения проверены и соответствуют нормам и допускам.</li>
<li>Вы получите современные решения надежные и удобные в эксплуатации.</li>
</ol>

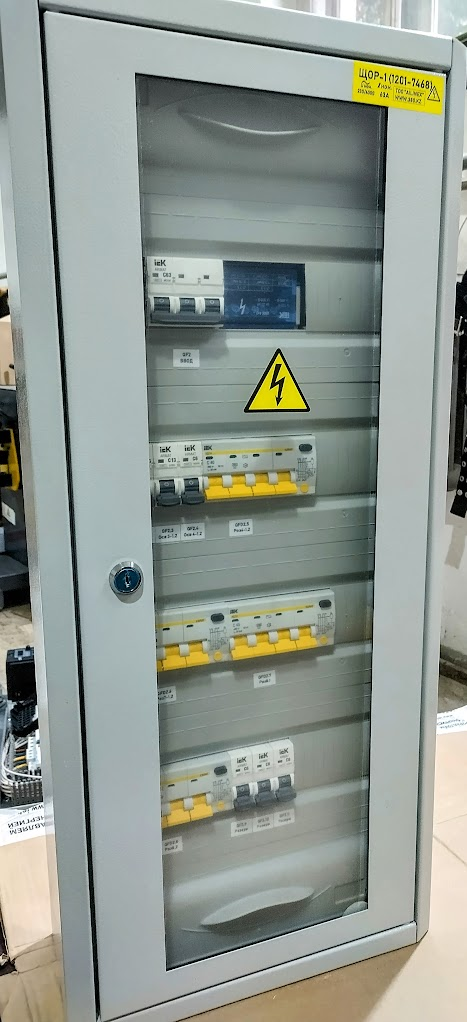

<p><strong>Фото изделия не является фотографией конкретного НКУ.</strong></p>

<p>Разработано согласно проектной и типовой документации.</p>

<p>Схема в электронном виде предоставляется по запросу.</p>
