Пункт распределительный ПР4300-1306, 160 А, 10 кА, 400 В, IP31

Описание

Пункт распределительный ПР8302-1505 предназначен для приема и распределения электрической энергии в сетях с номинальным напряжением 400/230 В и номинальным током до 100 А.

Он обеспечивает защиту электрических цепей от перегрузок и коротких замыканий, а также позволяет управлять подключенными потребителями.

Принцип работы:

1. Распределительный пункт принимает электрическую энергию от питающей линии и распределяет ее между несколькими выходными линиями.
2. Внутри устройства установлены автоматические выключатели, которые защищают каждую из выходных линий от перегрузок и коротких замыканий.
3. При возникновении аварийной ситуации соответствующий автоматический выключатель отключает поврежденную линию, предотвращая повреждение оборудования и обеспечивая безопасность эксплуатации.

Преимущества:

• Надежность: Высококачественные компоненты обеспечивают длительный срок службы и стабильную работу устройства.
• Безопасность: Наличие автоматических выключателей предотвращает повреждение оборудования и снижает риск возгораний.
• Удобство эксплуатации: Компактная конструкция и продуманная компоновка внутренних элементов облегчают монтаж и обслуживание.
• Защита от внешних воздействий: Степень защиты IP31 обеспечивает защиту от твердых объектов диаметром более 2,5 мм и ограниченную защиту от проникновения влаги.

Области применения:

Распределительные пункты данного типа широко используются в различных сферах:

• Промышленные предприятия
• Административные и офисные здания
• Торговые центры и магазины
• Жилые комплексы
• Образовательные и медицинские учреждения

Описание комплектации

Рекомендуемое сечение вводного кабеля медного не более 5х35мм2;

ПР выполнен в навесном корпусе: ЩМП-2-0 (500х400х220мм) УХЛ3 IP31 IEK;

Вводная часть

1. Вводное питание 400В АС подключить к 1QF: Автоматический выключатель ВА88-32 3Р 100А 25кА IEK;
2. Нулевой и защитный проводники N/РЕ подключить согласно схемы;
3. Токоведущие проводники ПВ3 1х25мм2;

Секция отходящих

1. Автоматический выключатель ВА47-29 3P 4.5кА IEK - 5шт;
2. Распределительная шина: кросс-модуль ШНК 4х15 3L+PEN IEK;
3. Шины N/PE для отходящих в комплекте;
4. Все токоведущие проводники медные ГОСТ;
5. Подвод кабеля нижний через основание

Ваши преимущества при работе с нами

1. Заводской корпус IEK и аксессуары к нему с повышенной антикоррозийной стойкостью.
2. Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.
3. Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
4. Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
5. При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
6. Применяются современные решения надежные и удобные в эксплуатации.

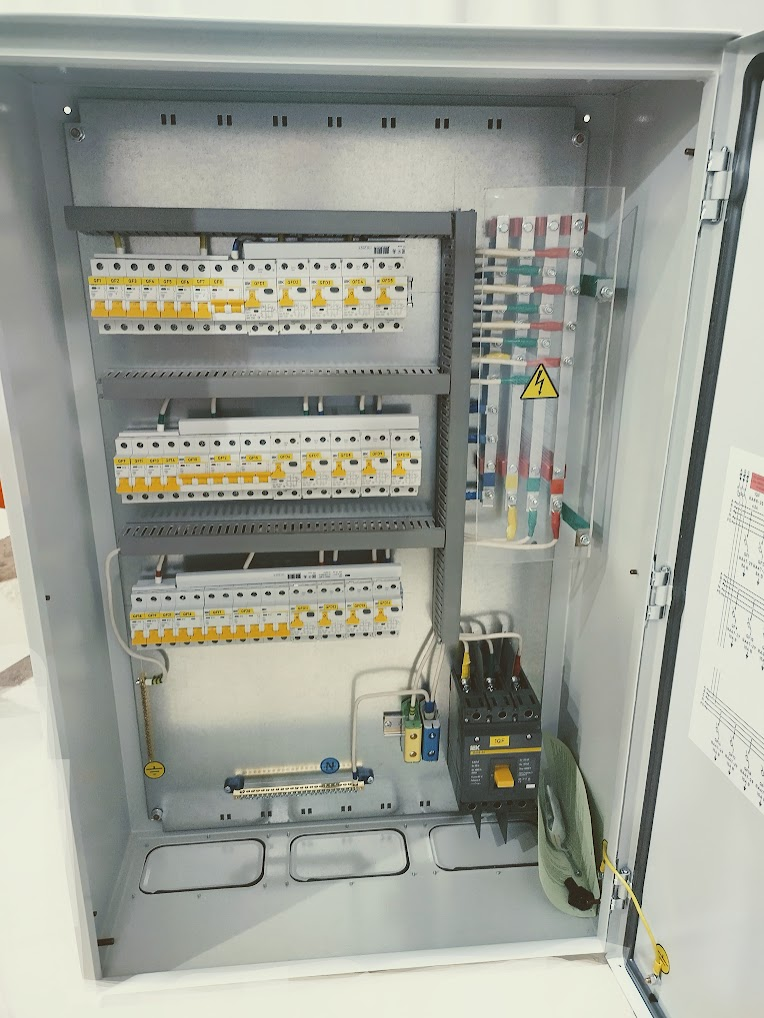

Фото изделия не является фотографией конкретного НКУ.

Разработано согласно проектной и типовой документации.

Схемы в электронном виде предоставляются по запросу.

Рекомендации по монтажу и эксплуатации:

1. Монтаж:

   • Установку должен выполнять квалифицированный электрик в соответствии с действующими нормами и правилами.
   • Перед началом монтажа необходимо проверить целостность устройства и отсутствие видимых повреждений.
   • Устройство должно быть установлено в помещении с контролируемыми условиями окружающей среды, соответствующими степени защиты IP31.
   • Обеспечьте достаточное пространство вокруг устройства для удобного доступа и обслуживания.

2. Эксплуатация:

   • Периодически проводите визуальный осмотр устройства на наличие повреждений или признаков износа.
   • Регулярно проверяйте состояние автоматических выключателей и других компонентов на предмет корректной работы.
   • Не допускайте превышения номинальных параметров тока и напряжения, указанных в технической документации.
   • В случае срабатывания автоматического выключателя выясните и устраните причину перед повторным включением.
   • Проводите плановое техническое обслуживание в соответствии с рекомендациями производителя.

Соблюдение указанных рекомендаций позволит обеспечить надежную и безопасную работу распределительного пункта ШР8503-2202-1605 на протяжении всего срока эксплуатации.
