Пункт распределительный ШР8303-4405 320А 50кА 400В IP31

Назначение

Пункты распределительные серии ШР83 производства 380.kz предназначены для распределения электрической энергии, защиты электроустановок от перегрузок и токов короткого замыкания, а также для нечастых оперативных включений и отключений цепей.

Эксплуатируются в сетях трёхфазного переменного тока напряжением до 400 В.

Принцип работы

Электроэнергия поступает на вводной аппарат (автоматический выключатель, рубильник или выключатель нагрузки — в зависимости от исполнения).

Далее питание распределяется по отходящим линиям через защитные аппараты, обеспечивая селективную защиту и безопасную эксплуатацию подключённых нагрузок.

Преимущества

• Высокая надёжность за счёт применения качественных комплектующих
• Гибкая конфигурация под требования проекта
• Эффективная защита от перегрузок и коротких замыканий
• Удобство монтажа, обслуживания и эксплуатации
• Возможность исполнения до IP66 и климатического исполнения до У1

Где применяется

• Производственные предприятия
• Торговые и бизнес-центры
• Офисные здания
• Складские и логистические комплексы
• Коммерческие и гражданские объекты

Исполнения и функциональные индексы

• О — без вводного аппарата
• N — выключатель нагрузки или рубильник на вводе
• V — дистанционное отключение (расцепители)
• D — дифференциальная защита
• K — контакторы для дистанционного управления
• F — защита ввода (реле контроля фаз и напряжения)
• U — управление по месту
• I — индикация по месту
• S — секционный выключатель
• X — подключения выведены на силовые клеммы
• C — медные токоведущие шины (без индекса — алюминий)

Технические характеристики серии ШР83

Расшифровка индекса (пример)

ШР8306-140010

• ШР — шкаф распределительный
• 8 — трёхфазный переменный ток
• 3 — степень защиты IP31
• 06 — габарит шкафа
• 14 — индекс номинального тока
• 00 — отходящие линии 230 В
• 10 — отходящие линии 400 В

Монтаж и эксплуатация

• Монтаж выполняется квалифицированным персоналом
• Обязательное соблюдение ПУЭ и нормативных требований
• Надёжное крепление корпуса и корректное подключение проводников
• Регулярный осмотр автоматов, соединений и корпуса
• При выявлении неисправностей — немедленное устранение

Почему выгодно работать с нами

• Заводские корпуса IEK или аналогичные с антикоррозийной защитой
• Только сертифицированные комплектующие — без контрафакта
• Официальная аккредитация и сертификаты на сборку НКУ
• Готовое решение к подключению, схемы и документация прилагаются
• Гарантия 12 месяцев с момента ввода в эксплуатацию
• Токоведущие шины и проводники по ГОСТ
• Современные, проверенные и удобные в эксплуатации решения

Внимание

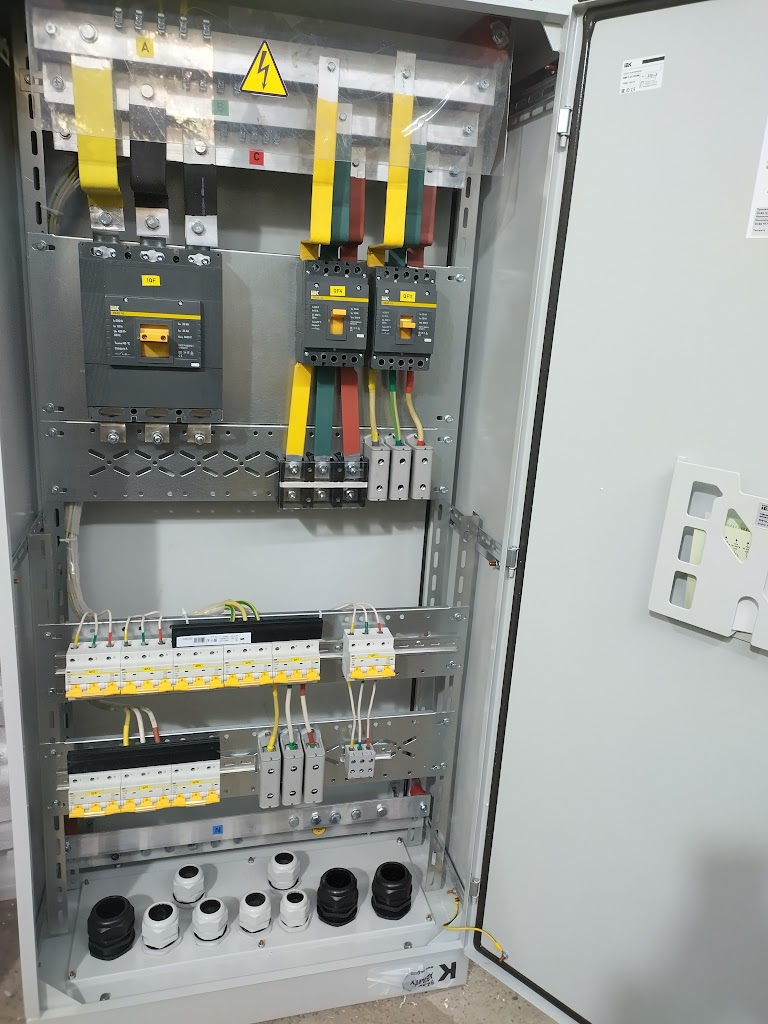

• Фото изделия носит иллюстративный характер и не является фото конкретного НКУ
• Приборы учёта (при наличии) в комплект не входят
• Разработано согласно проектной и типовой документации
• Электрическая схема предоставляется в электронном виде по запросу
