Пункт распределительный ПР8501Р-2074-2-У3 630А 40кА 400В IP31 КЭАЗ (8306-1004)

<h2>Описание</h2>

<p>Пункт распределительный ПР8501Р-2074-2-У3 предназначен для приема и распределения электрической энергии трехфазного переменного тока с напряжением до 400 В, частотой 50 Гц, защиты отходящих линий от перегрузок и токов короткого замыкания, а также оперативного включения/отключения потребителей.</p>

<p>Используется в энергетических, промышленных и административных зданиях, цехах, распределительных узлах и трансформаторных подстанциях.</p>

<hr />
<h3>⚙️ Принцип работы</h3>

<ol>
<li>Пункт подключается к питающей линии через вводной автоматический выключатель.</li>
<li>Электроэнергия поступает на распределительные шины, откуда подаётся на отходящие линии через автоматические выключатели, обеспечивающие защиту каждого потребителя.</li>
<li>Внутри шкафа реализованы шины PE (заземления) и N (нулевая), что позволяет корректно организовать систему защитного заземления.</li>
</ol>

<hr />
<h3>🧩 Состав комплектующих</h3>

<table>
<thead>
<tr>
<th style="text-align: left;">Компонент</th>
<th style="text-align: left;">Назначение</th>
</tr>
</thead>
<tbody>
<tr>
<td>Корпус ЩМП-18.8.4-0 (1800×800×400мм)</td>
<td>Металлический напольный шкаф, степень защиты IP31, климатическое исполнение УХЛ3</td>
</tr>
<tr>
<td>Вводной автомат ВА57-39-340010, 630А, 40кА</td>
<td>Основной защитный автомат, обеспечивает защиту от КЗ и перегрузки всей системы</td>
</tr>
<tr>
<td>Отходящие автоматы ВА57-35-340010, 250А, 2 шт</td>
<td>Защита мощных отходящих линий</td>
</tr>
<tr>
<td>Автоматы ВА88-33 3Р 16А, 2 шт</td>
<td>Защита маломощных цепей или отдельных потребителей</td>
</tr>
<tr>
<td>Шины заземления и нулевая РБД-500А</td>
<td>Организация защитного заземления и рабочего нуля</td>
</tr>
<tr>
<td>Распределительная шина АД 31Т 5×50 (алюминий)</td>
<td>Подача электроэнергии на отходящие автоматы</td>
</tr>
<tr>
<td>Медные проводники (ГОСТ)</td>
<td>Связь между автоматами и шинами, надёжная токопроводимость</td>
</tr>
<tr>
<td>Кабельные сальники</td>
<td>Герметизация вводов кабелей, предотвращение попадания пыли и влаги</td>
</tr>
<tr>
<td>Отсутствие оголенных токоведущих частей</td>
<td>Повышенная безопасность обслуживания</td>
</tr>
</tbody>
</table>

<hr />
<h3>✅ Преимущества</h3>

<ul>
<li>
<p>Надежная защита от короткого замыкания и перегрузки</p>
</li>
<li>
<p>Качественная элементная база (КЭАЗ, IEK)</p>
</li>
<li>
<p>Высокий ток отключения – до 40 кА</p>
</li>
<li>
<p>Простота монтажа и обслуживания</p>
</li>
<li>
<p>Герметичные кабельные вводы</p>
</li>
<li>
<p>Высокая степень безопасности: все токоведущие части изолированы</p>
</li>
<li>
<p>Универсальность применения</p>
</li>
</ul>

<hr />
<h3>🛠️ Рекомендации по монтажу и эксплуатации</h3>

<p>Монтаж:</p>

<ul>
<li>
<p>Установка на ровную поверхность, выравнивание по уровню</p>
</li>
<li>
<p>Подключение кабелей через кабельные вводы</p>
</li>
<li>
<p>Заземление корпуса обязательно</p>
</li>
<li>
<p>Подключение кабелей к шинам и автоматам должно выполняться только квалифицированным персоналом</p>
</li>
</ul>

<p>Эксплуатация:</p>

<ul>
<li>
<p>Периодическая проверка затяжки клемм и состояния изоляции</p>
</li>
<li>
<p>Осмотр автоматических выключателей и проверка работы отключающих устройств</p>
</li>
<li>
<p>Удаление пыли внутри шкафа при необходимости</p>
</li>
<li>
<p>Не допускать попадания влаги внутрь корпуса</p>
</li>
</ul>

<hr />
<h3>📊 Технические характеристики (в таблице)</h3>

<table>
<thead>
<tr>
<th style="text-align: left;">Параметр</th>
<th style="text-align: left;">Значение</th>
</tr>
</thead>
<tbody>
<tr>
<td>Марка</td>
<td>ПР8501Р-2074-2-У3</td>
</tr>
<tr>
<td>Номинальный ток</td>
<td>630 А</td>
</tr>
<tr>
<td>Номинальное напряжение</td>
<td>400 В (переменный ток, 3 фазы)</td>
</tr>
<tr>
<td>Частота</td>
<td>50 Гц</td>
</tr>
<tr>
<td>Номинальный ток вводного автомата</td>
<td>630 А</td>
</tr>
<tr>
<td>Ток отключения (вводной автомат)</td>
<td>40 кА</td>
</tr>
<tr>
<td>Номинальные токи отходящих автоматов</td>
<td>2×250 А, 2×16 А</td>
</tr>
<tr>
<td>Степень защиты</td>
<td>IP31</td>
</tr>
<tr>
<td>Климатическое исполнение</td>
<td>УХЛ3</td>
</tr>
<tr>
<td>Габариты корпуса</td>
<td>1800×800×400 мм</td>
</tr>
<tr>
<td>Распределительные шины</td>
<td>Алюминий АД 31Т, 5×50</td>
</tr>
<tr>
<td>Заземляющие и нулевые шины</td>
<td>РБД-500А</td>
</tr>
<tr>
<td>Тип проводников</td>
<td>Медные, по ГОСТ</td>
</tr>
<tr>
<td>Наличие оголенных токоведущих частей</td>
<td>Отсутствуют</td>
</tr>
<tr>
<td>Кабельные вводы</td>
<td>Сальники в комплекте</td>
</tr>
</tbody>
</table>

<hr />
<h3>Ваши преимущества при работе с нами</h3>

<ul>
<li>Заводские корпуса IEK с повышенной антикоррозийной стойкостью.</li>
<li>Вы не получите сомнительного качества оборудование и комплектующие.</li>
<li>Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.</li>
<li>Вы получаете готовое решение к подключению, все схемы и документация прилагаются.</li>
<li>Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.</li>
<li>При комплектации НКУ используются токоведущие шины и проводники ГОСТ.</li>
<li>Все решения проверены и соответствуют нормам и допускам.</li>
<li>Вы получите современные решения надежные и удобные в эксплуатации.</li>
</ul>

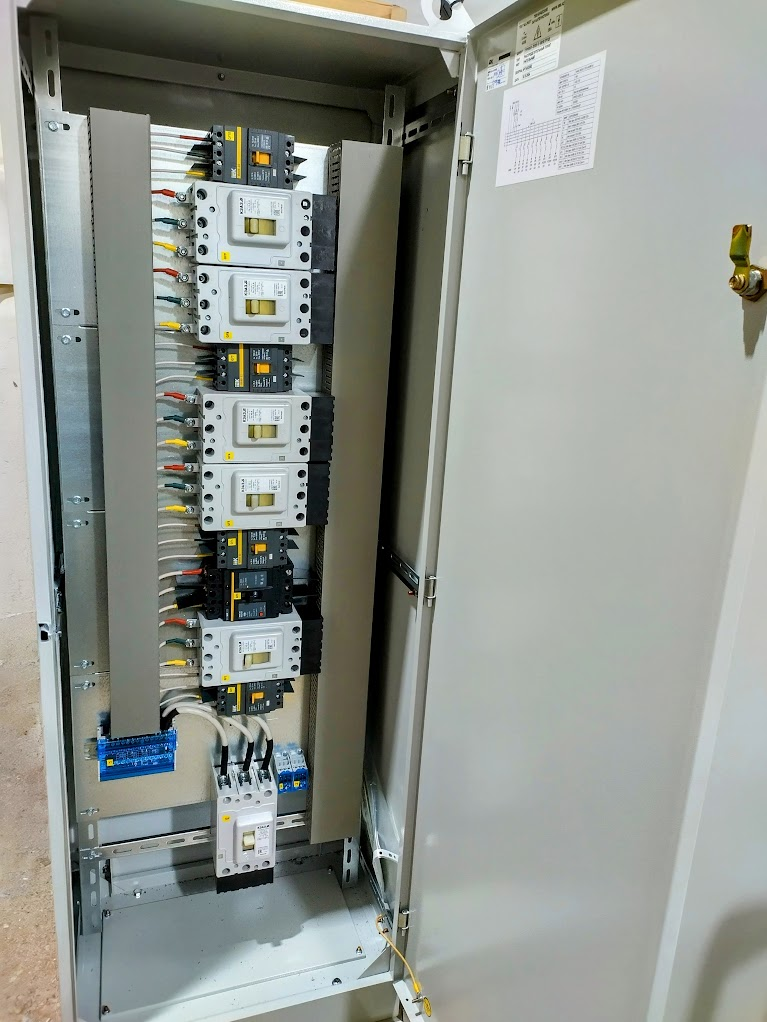

<p><strong>Фото изделия не является фотографией конкретного НКУ!</strong></p>

<p>Разработано согласно проектной и нормативной документации.</p>
