Пункт распределительный ПР8503-230115-ФКДКХ 32А 6кА 400/230V защита ввода IP31 CHINT (ЩУ)

<h2>Пункт распределительный ПР8503-230115-ФКДКХ 32А 6кА 400/230V защита ввода IP31 CHINT</h2>

<h3>с дифференциальной защитой, реле контроля фаз и контактными группами управления нагрузкой</h3>

<p><em>(корпус ЩМП навесной IP54)</em></p>

<hr />
<h3>Общее описание</h3>

<p>Пункт распределительный типа ПР8503-ФКДКХ — это современное низковольтное комплектное устройство для надежного распределения электрической энергии, контроля параметров сети и защиты подключаемых нагрузок. Конструкция выполнена в прочном навесном корпусе ЩМП IP54, обеспечивающем защиту от пыли и брызг воды, что делает ПР8503-ФКДКХ оптимальным решением для промышленных, коммерческих и инфраструктурных объектов.</p>

<p>Устройство оснащено:</p>

<ul>
<li>
<p>Дифференциальной защитой (УЗО/дифавтоматы) на всех отходящих линиях,</p>
</li>
<li>
<p>Реле контроля фаз на вводе,</p>
</li>
<li>
<p>Вводным контактором,</p>
</li>
<li>
<p>Контакторами на отходящих линиях для дистанционного и автоматизированного управления нагрузкой,</p>
</li>
<li>
<p>Клеммными рядами для удобного и безопасного подключения вводных и отходящих кабелей.</p>
</li>
</ul>

<hr />
<h3>Назначение</h3>

<p>Пункты распределительные типа ПР8503-ФКДКХ предназначены для:</p>

<ul>
<li>
<p>распределения трехфазной электроэнергии напряжением до 400 В;</p>
</li>
<li>
<p>защиты линий и оборудования от перегрузок, коротких замыканий, утечек тока;</p>
</li>
<li>
<p>контроля параметров сети (перекос фаз, пропадание фаз, снижение напряжения);</p>
</li>
<li>
<p>нечастых оперативных включений и отключений цепей;</p>
</li>
<li>
<p>управления нагрузками через силовые контакторы.</p>
</li>
</ul>

<hr />
<h3>Принцип работы</h3>

<ol>
<li>
<p>Вводная цепь поступает на реле контроля фаз. При корректных параметрах сети реле подаёт сигнал на вводной контактор, включая питание устройства.</p>
</li>
<li>
<p>Электроэнергия распределяется между отходящими линиями, каждая из которых защищена дифференциальным аппаратом (УЗО/дифавтомат).</p>
</li>
<li>
<p>Управление нагрузками выполняется через силовые контакторы, что позволяет интегрировать ПР8503-ФКДКХ в автоматизированные системы, обеспечивать дистанционное и локальное управление.</p>
</li>
<li>
<p>Все вводные/отходящие соединения выполнены на клеммных рядах, что улучшает сервис, надежность и безопасность подключения.</p>
</li>
</ol>

<hr />
<h2>⭐ Преимущества</h2>

<h3>Высокий уровень безопасности</h3>

<ul>
<li>
<p>Полная дифференциальная защита отходящих линий.</p>
</li>
<li>
<p>Контроль параметров сети с отключением при авариях.</p>
</li>
<li>
<p>Силовые контакторы обеспечивают безопасное управление нагрузкой.</p>
</li>
</ul>

<h3>Надежность и долговечность</h3>

<ul>
<li>
<p>Корпус ЩМП IP54 с повышенной антикоррозийной стойкостью.</p>
</li>
<li>
<p>Комплектация из официальных источников – без контрафакта.</p>
</li>
</ul>

<h3>Профессиональная сборка (официальный дистрибьютор НКУ)</h3>

<ul>
<li>
<p>Все комплектующие имеют аккредитацию и сертификацию.</p>
</li>
<li>
<p>Применяются только проводники и шины ГОСТ.</p>
</li>
<li>
<p>Гарантия 12 месяцев со дня ввода в эксплуатацию.</p>
</li>
</ul>

<h3>Удобство эксплуатации</h3>

<ul>
<li>
<p>Полностью готовое решение к подключению.</p>
</li>
<li>
<p>Вся документация и схемы прилагаются.</p>
</li>
<li>
<p>Подходит для интеграции в АСУ ТП.</p>
</li>
</ul>

<h3>Соответствие нормам и стандартам</h3>

<ul>
<li>
<p>Сборка по проектной и типовой документации.</p>
</li>
<li>
<p>Все решения проверены и соответствуют требованиям ПУЭ и нормативам.</p>
</li>
</ul>

<hr />
<h3>🏗️ Где применяется</h3>

<ul>
<li>
<p>промышленные предприятия;</p>
</li>
<li>
<p>логистические центры;</p>
</li>
<li>
<p>коммерческие здания;</p>
</li>
<li>
<p>котельные, насосные, инженерные узлы;</p>
</li>
<li>
<p>производственные цеха;</p>
</li>
<li>
<p>объекты ЖКХ;</p>
</li>
<li>
<p>инфраструктурные проекты;</p>
</li>
<li>
<p>автоматизированные системы управления технологическими процессами (АСУ ТП).</p>
</li>
</ul>

<hr />
<h3>Рекомендации по монтажу и эксплуатации</h3>

<ul>
<li>
<p>Монтаж выполняется квалифицированным персоналом с допуском по электробезопасности.</p>
</li>
<li>
<p>Корпус устанавливается вертикально, в закрытом помещении или под навесом (с учетом IP54).</p>
</li>
<li>
<p>Подключение выполняется только на обесточенном оборудовании.</p>
</li>
<li>
<p>Не допускается подключение нагрузок выше номинала линий.</p>
</li>
<li>
<p>Периодически (не реже 1 раза в год) рекомендуется проверять состояние клеммных соединений и аппаратов защиты.</p>
</li>
<li>
<p>Устройства дифференциальной защиты должны тестироваться кнопкой «ТЕСТ» не реже 1 раза в месяц.</p>
</li>
</ul>

<hr />
<h3>Комплектация (примерная)</h3>

<ul>
<li>
<p>Корпус ЩМП навесной IP54;</p>
</li>
<li>
<p>Реле контроля фаз;</p>
</li>
<li>
<p>Вводной контактор;</p>
</li>
<li>
<p>Дифавтоматы/УЗО на отходящих линиях;</p>
</li>
<li>
<p>Контакторы управления нагрузкой на каждой отходящей линии;</p>
</li>
<li>
<p>Клеммные ряды для вводных и отходящих подключений;</p>
</li>
<li>
<p>Нулевая и защитная шины;</p>
</li>
<li>
<p>Монтажные DIN-рейки, кабель-каналы, крепёж;</p>
</li>
<li>
<p>Схемы и паспорт изделия.</p>
</li>
</ul>

<blockquote>

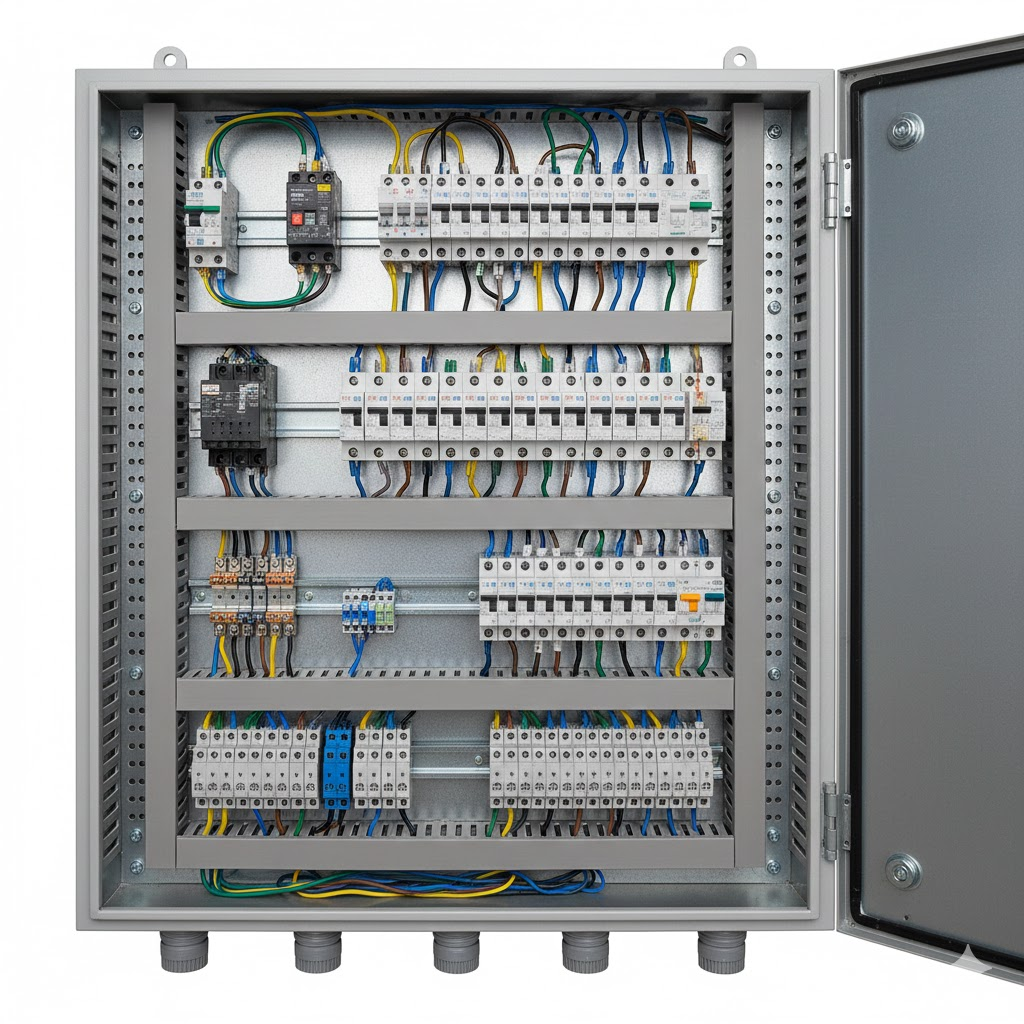

<p>⚠️ Внимание: фото на сайте является примером изделия.</p>

<p>Конкретная комплектация и исполнение соответствуют проектной документации.</p>
</blockquote>
