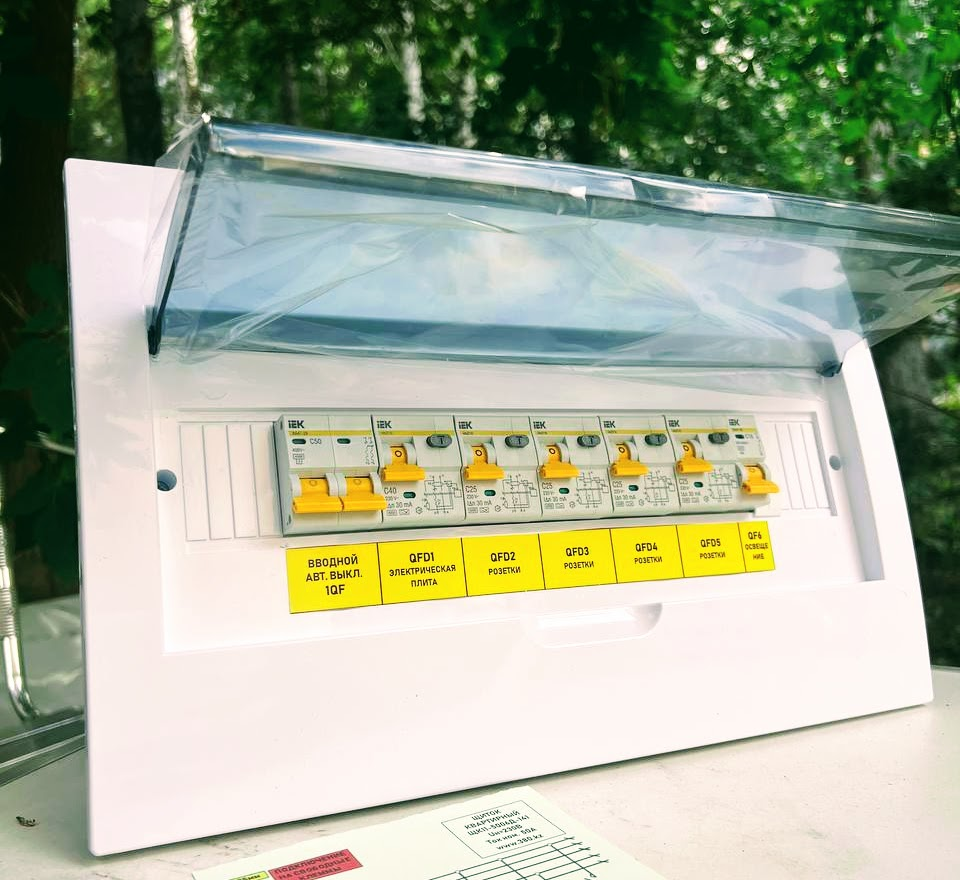

Щиток осветительный ОЩВ12-9-25-16-П 25А 4.5кА 400/230V IP41 IEK

<h2>Описание</h2>

<p>Щиток осветительный ОЩВ12-9-25-16-П предназначен для распределения электрической энергии в осветительных сетях, защиты линий от перегрузок и коротких замыканий, а также для управления освещением в жилых, общественных и производственных помещениях.</p>

<p>ОЩВ обеспечивает централизованное управление и защиту осветительных линий.</p>

<p>Электрический ток поступает на вводной автоматический выключатель, затем распределяется по группам через модульные автоматические выключатели, обеспечивая защиту каждой линии.</p>

<p>Нулевая и заземляющая шины обеспечивают безопасное подключение соответствующих проводников.</p>

<h3>Состав комплектующих:</h3>

<ul>
<li>Корпус: Пластиковый щит <u>ЩРН-П-12 IEK</u> с классом защиты IP41, обеспечивающий защиту от твердых предметов диаметром более 1 мм и вертикально падающих капель воды.</li>
<li>Вводной автоматический выключатель <u>ВА47-29 3Р 25А 4.5кА IEK</u>: Номинальный ток 25 А, отключающая способность 4,5 кА, напряжение 400В.</li>
<li>Модульные автоматические выключатели <a data-qaid="product_link" href="https://380.kz/p99311812-avtomaticheskij-vyklyuchatel-va47.html" target="_blank">ВА47-29 1Р 16А 4.5кА В IEK</a>: Обеспечивают защиту отдельных осветительных линий.</li>
<li>Нулевая шина (N): Для подключения нулевых проводников.</li>
<li>Заземляющая шина (PE): Для подключения защитных проводников.</li>
<li>DIN-рейки: Для крепления модульных устройств.</li>
</ul>

<h3>Преимущества:</h3>

<ul>
<li>Безопасность: Эффективная защита от перегрузок и коротких замыканий.</li>
<li>Удобство эксплуатации: Централизованное управление осветительными линиями.</li>
<li>Гибкость конфигурации: Возможность адаптации под конкретные требования проекта.</li>
<li>Компактность: Оптимальные габариты для установки в различных помещениях.</li>
</ul>

<h3>Область применения:</h3>

<p>Щитки осветительные серии ОЩВ используются в:</p>

<ul>
<li>Жилых зданиях (квартиры, частные дома).</li>
<li>Общественных учреждениях (офисы, школы, больницы).</li>
<li>Промышленных объектах (цеха, склады).</li>
</ul>

<h3>Рекомендации по монтажу и эксплуатации:</h3>

<ol>
<li>
<p>Установка:</p>

<ul>
<li>Монтаж должен выполняться квалифицированным электриком.</li>
<li>Расположить щиток в доступном месте, защищенном от влаги и пыли.</li>
<li>Обеспечить надежное крепление корпуса на стене.</li>
</ul>
</li>
<li>
<p>Подключение:</p>

<ul>
<li>Перед подключением обесточить сеть.</li>
<li>Подключить вводной кабель (нижние клеммы) к вводному автоматическому выключателю.</li>
<li>Распределить осветительные линии по соответствующим автоматическим выключателям.</li>
<li>Подключить нулевые и заземляющие проводники к соответствующим шинам.</li>
</ul>
</li>
<li>
<p>Эксплуатация:</p>

<ul>
<li>Периодически проверять состояние автоматических выключателей и соединений.</li>
<li>При срабатывании автоматического выключателя определить и устранить причину перед повторным включением.</li>
<li>Не превышать номинальные нагрузки, указанные в технических характеристиках.</li>
</ul>
</li>
</ol>

<h2>Технические характеристики:</h2>

<ul>
<li>Номинальный ток вводного автомата: 25 А.</li>
<li>Отключающая способность: 4,5 кА.</li>
<li>Номинальное напряжение: 400/230 В.</li>
<li>Степень защиты: IP41.</li>
<li>Материал корпуса: пластик.</li>
</ul>

<p>Рекомендуется ознакомиться с паспортом изделия или технической документацией перед установкой и эксплуатацией.</p>
