Щит осветительный УОЩВ12-7-16-10-Н-У3 16А 4.5кА 400/230В IP31 (ЩО-1)

<h2>Описание</h2>

<p>Осветительный щит УОЩВ12-7-16-10-Н-У3 предназначен для приема, распределения и защиты электрических цепей освещения в жилых, коммерческих и промышленных объектах.</p>

<p>Он обеспечивает защиту от короткого замыкания и перегрузки в осветительных линиях.</p>

<p>Работа щита основана на следующем принципе:</p>

<ol>
<li>Подача напряжения – электропитание поступает на вводной выключатель нагрузки (мини-рубильник ВН-32).</li>
<li>Распределение нагрузки – через шины ток распределяется по отходящим автоматическим выключателям.</li>
<li>Защита линий – автоматические выключатели ВА47-29 защищают отдельные осветительные группы от перегрузок и коротких замыканий.</li>
<li>Безопасность – металлический корпус с IP31 защищает оборудование от случайного контакта и механических повреждений.</li>
</ol>

<h3>Состав и комплектующие</h3>

<p>Щит состоит из следующих элементов:</p>

<ul>
<li>Корпус металлический ЩРв-12 (265×310×120 мм) IP31 TITAN 3 IEK – обеспечивает защиту от пыли и механических воздействий.</li>
<li>Вводной выключатель нагрузки ВН-32 3Р 20А IEK – отвечает за общее включение/отключение питания щита.</li>
<li>7 отходящих автоматических выключателей ВА47-29 1Р 10А 4.5 кА хар-ка В IEK – защищают отдельные линии освещения от перегрузки и короткого замыкания.</li>
<li>Шины нулевая и заземления – служат для надежного соединения нейтрали и заземления в системе электроснабжения.</li>
</ul>

<h3>Преимущества</h3>

<ul>
<li>Компактность – небольшие размеры позволяют устанавливать щит в ограниченном пространстве.</li>
<li>Надежность – высокая устойчивость к перегрузкам и коротким замыканиям.</li>
<li>Безопасность – металлический корпус обеспечивает защиту от поражения электрическим током.</li>
<li>Простота монтажа – удобное размещение автоматических выключателей и шин.</li>
<li>Универсальность – подходит для установки в жилых и коммерческих зданиях.</li>
</ul>

<h3>Применение</h3>

<p>Осветительный щит применяется:</p>

<ul>
<li>В квартирах, частных домах и офисах.</li>
<li>В коммерческих зданиях, магазинах и административных учреждениях.</li>
<li>В производственных помещениях для организации осветительных сетей.</li>
<li>В складах, гаражах, подвалах и других вспомогательных помещениях.</li>
</ul>

<h3>Рекомендации по монтажу и эксплуатации</h3>

<ul>
<li>Монтаж:
<ul>
<li>Устанавливать щит в сухих помещениях, защищенных от влаги (IP31).</li>
<li>Закреплять на прочной вертикальной поверхности (стена, щитовая панель).</li>
<li>Подключение проводить согласно ПУЭ (Правила устройства электроустановок).</li>
<li>Все соединения выполнять с соблюдением требований электробезопасности.</li>
</ul>
</li>
<li>Эксплуатация:
<ul>
<li>Периодически проверять целостность корпуса и отсутствие следов перегрева.</li>
<li>Контролировать состояние автоматических выключателей (отсутствие повреждений, надежность крепления).</li>
<li>Не превышать допустимую нагрузку на автоматические выключатели.</li>
<li>При необходимости ремонта – отключать питание перед вмешательством.</li>
</ul>
</li>
</ul>

<h2>Технические характеристики</h2>

<table>
<thead>
<tr>
<th style="text-align: left;">Характеристика</th>
<th style="text-align: left;">Значение</th>
</tr>
</thead>
<tbody>
<tr>
<td>Номинальный ток ввода</td>
<td>16А</td>
</tr>
<tr>
<td>Максимальная отключающая способность</td>
<td>4.5 кА</td>
</tr>
<tr>
<td>Входное напряжение</td>
<td>400/230 В</td>
</tr>
<tr>
<td>Количество отходящих линий</td>
<td>7</td>
</tr>
<tr>
<td>Тип автоматов</td>
<td>ВА47-29 1Р 10А 4.5 кА, хар-ка В</td>
</tr>
<tr>
<td>Вводной рубильник</td>
<td>ВН-32 3Р 20А</td>
</tr>
<tr>
<td>Корпус</td>
<td>Металлический, ЩРв-12</td>
</tr>
<tr>
<td>Степень защиты IP</td>
<td>IP31</td>
</tr>
<tr>
<td>Габаритные размеры</td>
<td>265×310×120 мм</td>
</tr>
<tr>
<td>Производитель</td>
<td>IEK</td>
</tr>
</tbody>
</table>

<p>Щит осветительный УОЩВ12-7-16-10-Н-У3 является надежным и удобным решением для организации электроснабжения осветительных систем, обеспечивая защиту и безопасность в эксплуатации.</p>

<h2>Ваши преимущества при работе с нами</h2>

<ol>
<li>Заводской корпус IEK и аксессуары к нему с повышенной антикоррозийной стойкостью.</li>
<li>Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.</li>
<li>Вы получаете готовое решение к подключению, все схемы и документация прилагаются.</li>
<li>Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.</li>
<li>При комплектации НКУ используются токоведущие шины и проводники ГОСТ.</li>
</ol>

<p>Разработано согласно типовой и проектной документации.</p>

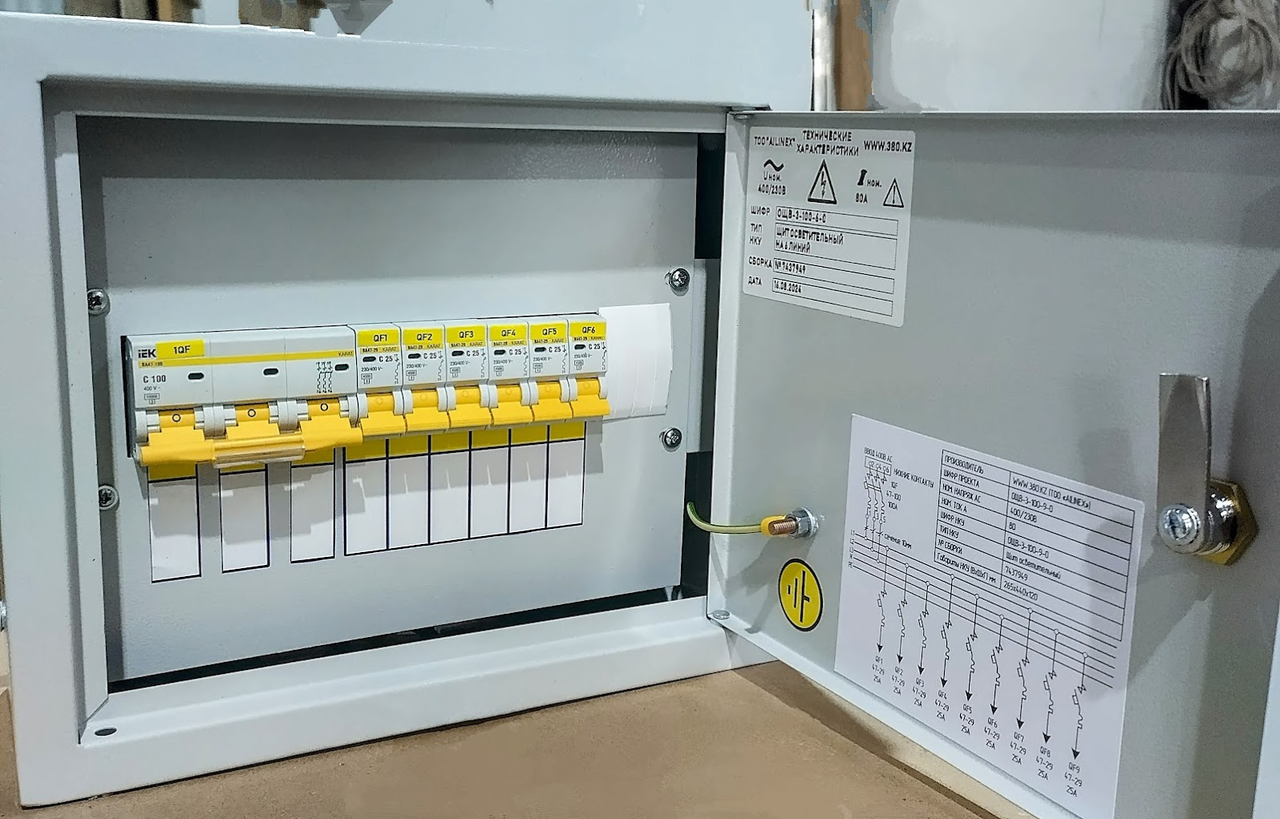

<p><strong>Фото изделия не является фотографией конкретного НКУ.</strong></p>

<p>Схема в электронном виде предоставляется по проекту.</p>
