Щиток осветительный ОЩВ12-7-20-6-Н 20А 4.5кА 400/230В IP31 IEK

<h2>Описание</h2>

<p>Щиток освещения ОЩВ IP31 — это устройство для распределения электроэнергии и управления осветительными приборами, обеспечивающее защиту цепей от перегрузок и коротких замыканий.</p>

<p>Он отличается степенью защиты IP31, которая ограничивает его применение в определенных условиях.</p>

<hr />
<h3>Принцип работы</h3>

<ol>
<li>
<p>Распределение электроэнергии:<br />
Щиток получает электрическую энергию от питающей линии и распределяет ее на подключенные цепи освещения.</p>
</li>
<li>
<p>Защита цепей:</p>

<ul>
<li>Оснащен автоматическими выключателями, которые защищают систему от перегрузок и короткого замыкания.</li>
<li>Также может включать устройства дифференциальной защиты для предотвращения утечек тока.</li>
</ul>
</li>
<li>
<p>Управление освещением:<br />
ОЩВ может содержать механические или автоматические устройства управления, включая переключатели, реле и таймеры для организации сценариев освещения.</p>
</li>
<li>
<p>Степень защиты IP31:</p>

<ul>
<li>Цифра "3" означает защиту от твердых предметов диаметром более 2,5 мм (например, инструменты или проволока).</li>
<li>Цифра "1" указывает на защиту от капель воды, падающих вертикально. Это делает устройство пригодным для использования только в помещениях с нормальной влажностью и отсутствием прямого воздействия воды.</li>
</ul>
</li>
</ol>

<hr />
<h3>Применение</h3>

<ol>
<li>
<p>Жилые здания:<br />
Установка внутри помещений для распределения электроэнергии и управления внутренним освещением.</p>
</li>
<li>
<p>Коммерческие здания:<br />
Офисы, магазины и склады, где важна организация освещения в сухих условиях.</p>
</li>
<li>
<p>Промышленные объекты:<br />
Применяется в производственных зонах и административных помещениях, где нет риска воздействия влаги или пыли.</p>
</li>
<li>
<p>Социальные объекты:<br />
Школы, больницы, театры и другие общественные здания, где требуется удобное и безопасное управление освещением.</p>
</li>
</ol>

<hr />
<h3>Преимущества</h3>

<ol>
<li>
<p>Простота монтажа и эксплуатации:<br />
Конструкция щитка обеспечивает удобную установку, доступ к автоматическим выключателям и легкость в обслуживании.</p>
</li>
<li>
<p>Компактность:<br />
Компактные размеры и аккуратный дизайн делают его подходящим для установки в любых закрытых помещениях.</p>
</li>
<li>
<p>Функциональность:<br />
Может быть оснащен разнообразными устройствами управления и защиты, включая реле времени, датчики и другие элементы.</p>
</li>
<li>
<p>Долговечность:<br />
Корпус из качественных материалов обеспечивает стойкость к механическим повреждениям и долговременную эксплуатацию в сухих условиях.</p>
</li>
</ol>

<hr />
<p>Щиток ОЩВ IP31 идеально подходит для применения в сухих и чистых помещениях, где отсутствуют повышенные требования к защите от влаги и пыли.</p>

<p>Его функциональность, экономичность и простота монтажа делают его удобным выбором для организации систем освещения в жилых и коммерческих зданиях.</p>

<h2>Описание комплектации</h2>

<p>Рекомендуемое сечение вводного медного кабеля не более 5х4мм;</p>

<p>ОЩВ выполнен в навесном корпусе металлическом <u>ЩРн-12з-0 36 УХЛ3 IP31 IEK</u>;</p>

<h3>Вводная часть:</h3>

<ol>
<li>Подключить питание 400В АС к 1QF: Выключатель нагрузки (мини-рубильник) ВН-32 3Р 20А IEK;</li>
<li>Подключить проводник N согласно схемы: шина нулевая;</li>
<li>Подключить проводник РЕ согласно схемы: шина заземления;</li>
</ol>

<h3>Секция отходящих</h3>

<ol>
<li>Автоматический выключатель ВА47-29 1Р 4.5кА В IEK - 7шт;</li>
<li>Токоведущая шина медная типа PIN 63А;</li>
<li>Токоведущие проводники: <u>медные ГОСТ</u>;</li>
<li>Шины N/PE для отходящих в комплекте;</li>
</ol>

<p>Сальники кабельные в комплекте;</p>

<h2>Ваши преимущества при работе с нами</h2>

<ul>
<li>Заводские корпуса IEK с повышенной антикоррозийной стойкостью.</li>
<li>Вы не получите сомнительного качества оборудование и комплектующие.</li>
<li>Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.</li>
<li>Вы получаете готовое решение к подключению, все схемы и документация прилагаются.</li>
<li><strong>Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.</strong></li>
<li>При комплектации НКУ используются токоведущие шины и проводники ГОСТ.</li>
<li>Все решения проверены и соответствуют нормам и допускам.</li>
<li>Вы получите современные решения надежные и удобные в эксплуатации.</li>
</ul>

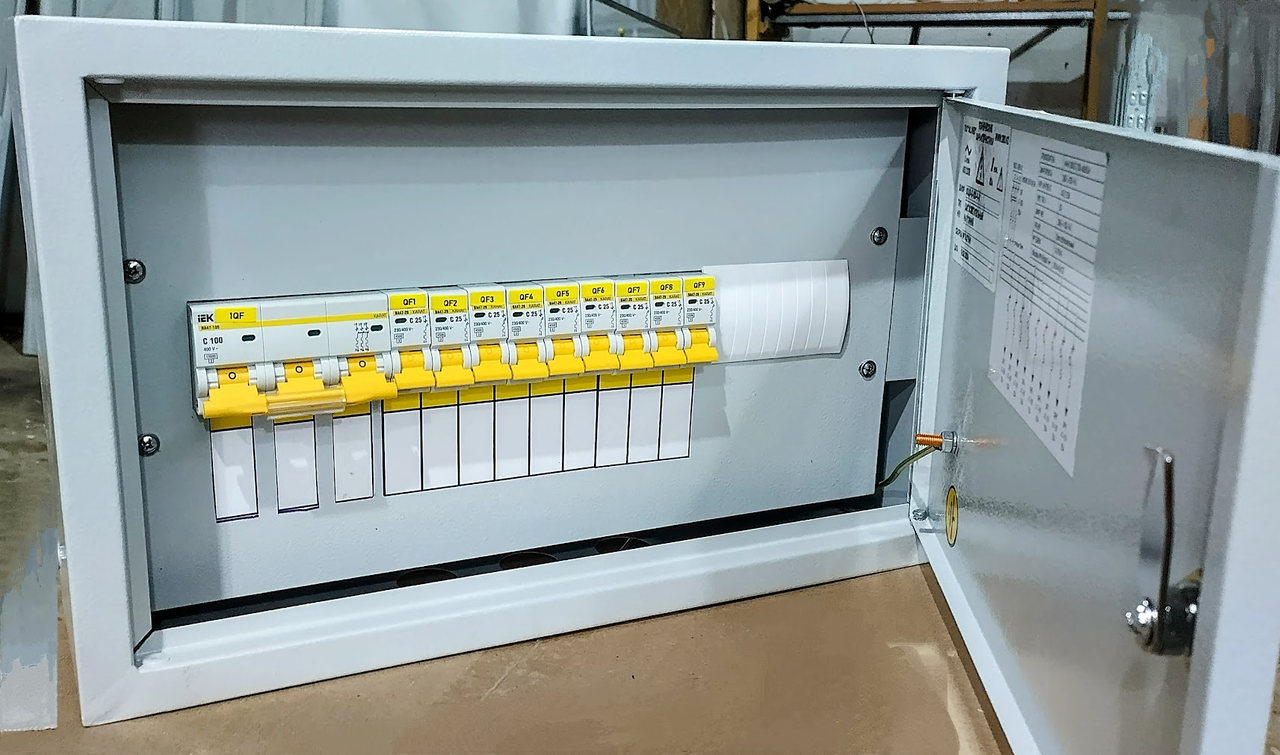

<p><strong>Фото изделия не является фотографией конкретного НКУ!</strong></p>

<p>Разработано согласно проектной и типовой документации.</p>

<p>Электронная схема предоставляется по проекту.</p>
