Щит автоматического ввода резерва (ЩАП) навесной IP31

Щит автоматического ввода резерва типа ЩАП предназначен для автоматического переключения электропитания на резервный источник при исчезновении напряжения на основном вводе и для последующего автоматического возврата нагрузки при восстановлении нормальных параметров сети. Применяется для питания силового электрооборудования и приборов освещения в сетях переменного тока 400 В.

Назначение

• автоматическое переключение нагрузки на резервный ввод при аварии основного;
• возврат электроснабжения на основной ввод после восстановления напряжения;
• обеспечение непрерывного электропитания ответственных потребителей;
• эксплуатация в составе низковольтных распределительных устройств.

Принцип работы

Щит АВР работает в автоматическом режиме. При пропадании напряжения на основном вводе реле контроля фаз фиксирует аварию, после чего силовая часть на контакторах осуществляет переключение нагрузки на резервный ввод. При восстановлении нормального напряжения происходит автоматический возврат на основной источник питания.

Схема и функциональные особенности

• схема электроснабжения: 2 ввода – 1 потребитель (2-1);
• приоритет первого (основного) ввода;
• электронная блокировка встречного включения;
• вводные автоматические выключатели;
• силовая часть выполнена на контакторах;
• реле контроля фаз на первом вводе;
• клеммы подключения потребителя;
• транзитные клеммы N и PE.

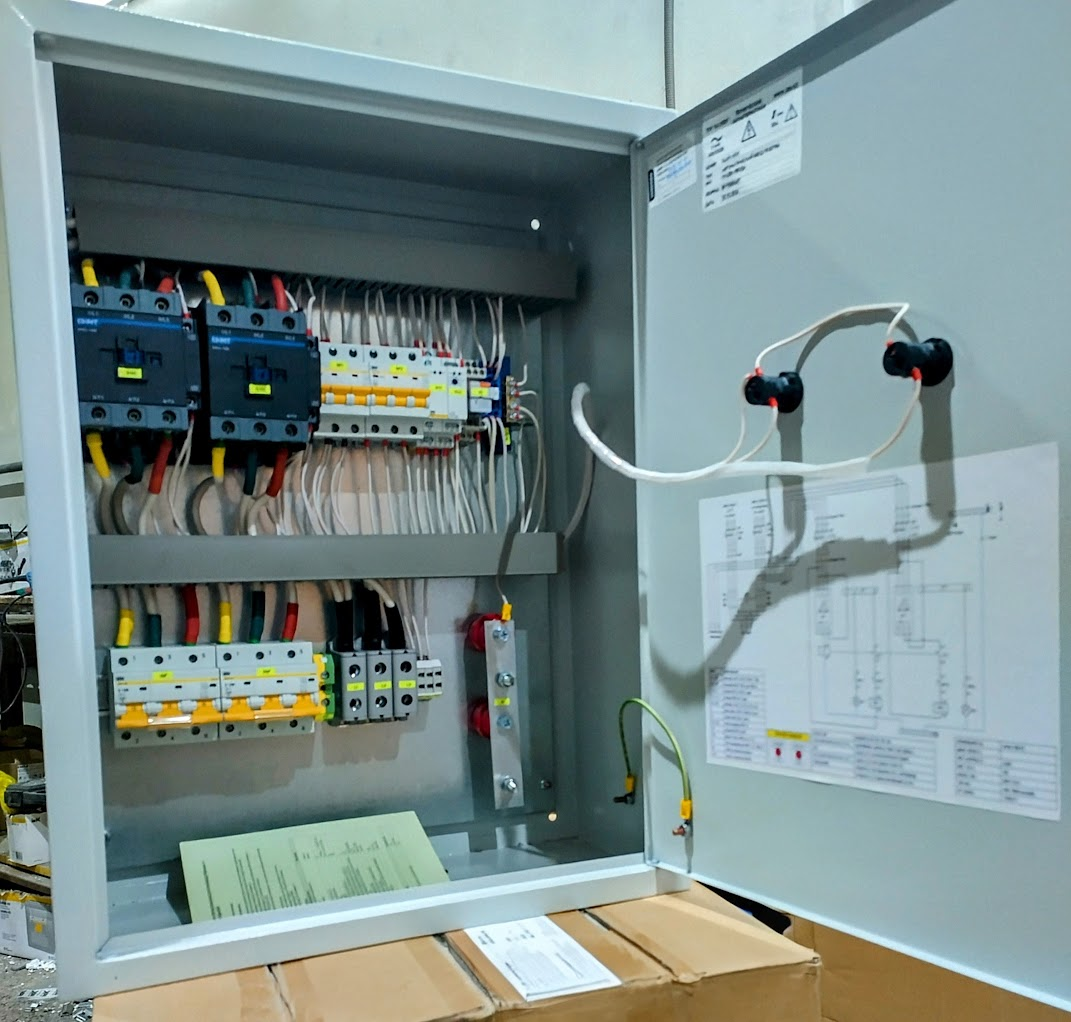

Комплектация и элементы щита

Конструкция

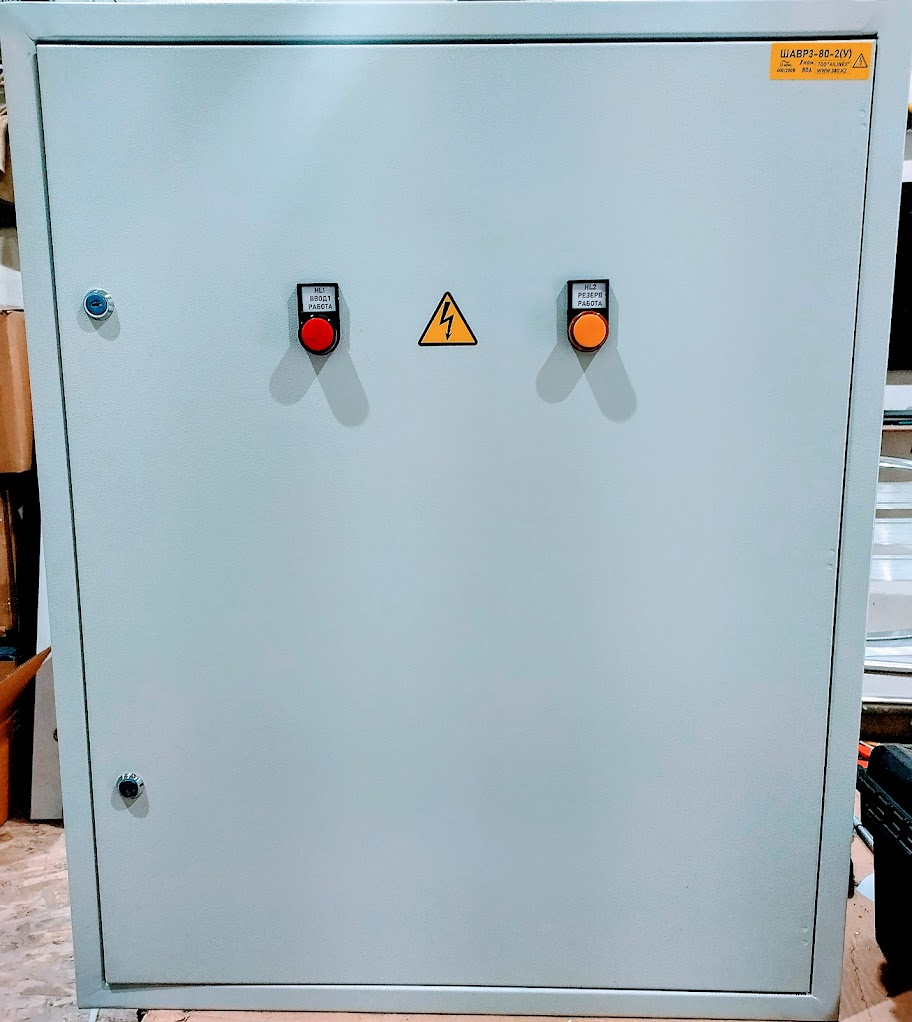

• металлический корпус навесного исполнения;
• степень защиты корпуса IP31;
• заводской корпус и аксессуары производства;
• удобный доступ для подключения и обслуживания.

Технические характеристики

Преимущества для заказчика

• заводская сборка НКУ с применением сертифицированных комплектующих;
• использование токоведущих шин и проводников по ГОСТ;
• готовое решение к подключению, комплект схем и документации;
• гарантия на оборудование — 12 месяцев с момента ввода в эксплуатацию;
• соответствие регламентирующей и проектной документации.
