ШАВР8306-NM121 — шкаф автоматического ввода резерва (АВР) на моноблоке NXZM CHINT, IP31, напольный ЩМП
Серия АВР типа ШАВР8306-NM121 предназначена для автоматического переключения нагрузки на резервный ввод (или генератор) при пропадании основного питания и автоматического возврата при восстановлении напряжения. Схема: основной ввод / резервный ввод → потребитель.
АВР: сеть-сеть / сеть-генератор Режимы: авто + ручной Аппаратура: NXZM CHINT Корпус: металл, напольный ЩМП Климат: УХЛ3 IP31 Шины: медь + N/PE
Назначение
ШАВР8306-NM121 — шкаф АВР для обеспечения бесперебойного электропитания одной группы потребителей от двух независимых источников: основного и резервного (либо сеть-генератор).
- Автоматическое переключение на резерв при исчезновении/недопустимых отклонениях напряжения основного ввода.
- Автоматический возврат на основной ввод после восстановления нормальных параметров сети (при выбранном режиме).
- Коммутация силового электрооборудования и приборов освещения.
Принцип работы
Шкаф контролирует параметры источников питания и при аварии основного ввода выполняет переключение нагрузки на резервный ввод (или генератор) с последующей индикацией состояния.
- Контроль напряжения/фаз по основному и резервному вводу.
- Алгоритмы: основной ввод с самовозвратом, два равнозначных ввода, работа с генератором.
- Коммутационный аппарат: моноблок NXZM CHINT (высокая отключающая способность, надежность).
Для режима сеть-генератор генератор должен быть оснащён контроллером запуска/остановки и функцией контроля АКБ.
Возможности и режимы
Режимы работы:
- Основной ввод с самовозвратом.
- Два равнозначных ввода.
- Работа с генератором.
- Автоматический и ручной режим.
Функции управления:
- Сеть-сеть или сеть-генератор.
- Индикация параметров сети.
- Прямая/обратная связь с ППС (противопожарной системой).
- Дисплейный блок контроля параметров.
Защитные функции
- Защита от повышенного напряжения.
- Защита от пониженного напряжения.
- Защита от выпадения фазы.
- Защита от перегрузки.
- Защита от короткого замыкания.
Конструктивные особенности
- Моноблочная конструкция, компактное размещение оборудования.
- Металлический напольный корпус ЩМП (габарит не более 1700×800×400 мм).
- Исполнение: УХЛ3, степень защиты IP31.
- Токоведущие шины: медь. Отходящие шины N/PE — в комплекте.
- Подвод кабелей: нижний.
- Вводные рубильники промышленного типа NH40
Устройство рассчитано на стабильную работу в сложных условиях эксплуатации: перепады температуры и влажности, низкие/высокие температуры, солевой туман и др.
Рекомендации по монтажу и эксплуатации
- Подбор и подключение выполнять по проектной документации и схеме шкафа.
- Рекомендуемое сечение вводного медного кабеля: не более 5×240 мм².
- Проверить корректность чередования фаз и качество контактов на вводе/выводе.
- Для режима с генератором — обеспечить интерфейс запуска/остановки и контроль АКБ генератора.
- Регламентно проверять затяжку соединений, состояние шин N/PE и индикацию параметров сети.
Электронная схема предоставляется по запросу. Изделие разработано согласно проектной и типовой документации.
Преимущества
- Надежное решение на базе моноблока NXZM CHINT.
- Высокая отключающая способность и устойчивость к аварийным режимам.
- Работа в режимах сеть-сеть и сеть-генератор, авто/ручное управление.
- Дисплейный блок и удобная эргономичная рукоятка.
- Заводской металлический корпус, медные шины, комплект шин N/PE.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Шкаф АВР (ШАВР) |
| Модель | ШАВР8306-NM121 |
| Серия | ШАВР8306-NM121 |
| Схема | Основной/резервный → потребитель |
| Режимы | Сеть-сеть / Сеть-генератор; Авто/Ручной |
| Коммутация | Моноблок NXZM CHINT |
| Номинальный ток | До 1000 А (в рамках серии) |
| Корпус | Металл, напольный ЩМП |
| Габарит корпуса | Не более 1700×800×400 мм |
| Степень защиты | IP31 |
| Климатическое исполнение | УХЛ3 |
| Подвод кабелей | Нижний |
| Вводные рубильники | NH40 |
| Вводной кабель (рекомендация) | Медь: не более 5×240 мм² |
| Шины | Токоведущая — медь; N/PE — в комплекте |

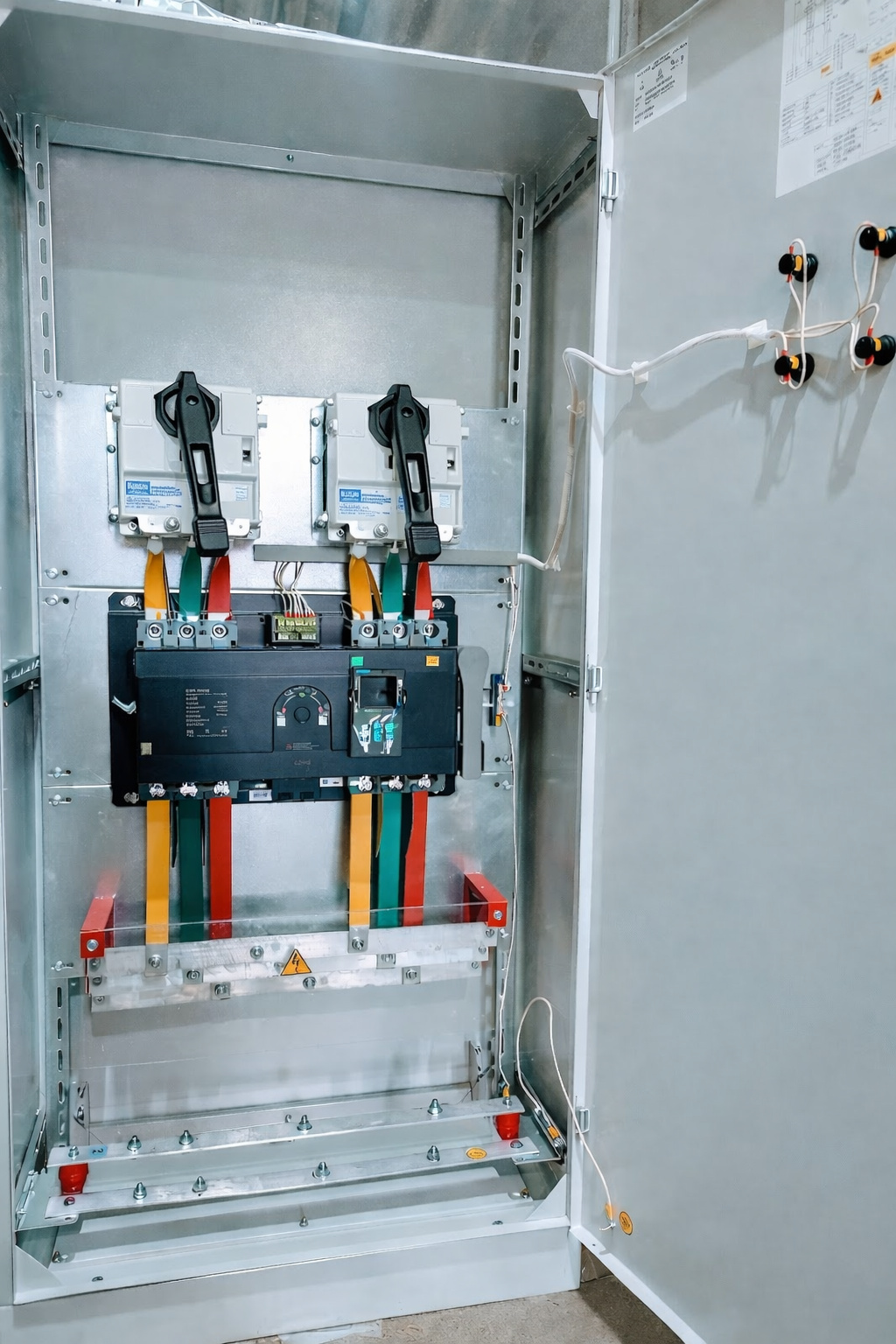

Фото изделия может отличаться и не является фотографией конкретного НКУ.
Где применяется
- Вводно-распределительные устройства для промышленных и коммерческих объектов.
- Насосные, вентиляционные, технологические линии, распределение питания по секциям.
- Освещение и силовые группы с требованием к повышенной надежности электроснабжения.
- Объекты с резервным вводом или резервным источником (ДГУ/генератор).
Преимущества работы с нами
- Сертифицированные заводские корпуса и аксессуары с повышенной антикоррозийной стойкостью.
- Официальный дистрибьютор комплектующих; аккредитация и сертификат производителя на сборку НКУ.
- Поставка как готового решения к подключению с комплектом схем и документации.
- Гарантия: 12 месяцев со дня ввода в эксплуатацию (гарантийный талон прилагается).
- Шины и проводники по ГОСТ; современная надежная аппаратура, удобная в эксплуатации.
FAQ — частые вопросы
Это АВР «сеть-сеть» или «сеть-генератор»?
Шкаф поддерживает оба сценария: сеть-сеть (два ввода) и сеть-генератор (резерв от ДГУ/генератора) в зависимости от выбранного режима и настройки алгоритма.
Нужен ли контроллер на генераторе?
Да. Для работы в режиме сеть-генератор генератор должен иметь контроллер запуска/остановки и функцию контроля АКБ.
Какие защиты предусмотрены?
Предусмотрены защиты от повышенного/пониженного напряжения, выпадения фазы, а также защиты от перегрузки и короткого замыкания.
Какой подвод кабеля и какое рекомендуемое сечение?
Подвод кабелей — нижний. Рекомендуемое сечение вводного медного кабеля — не более 5×240 мм² (точный выбор — по проекту и условиям монтажа).
