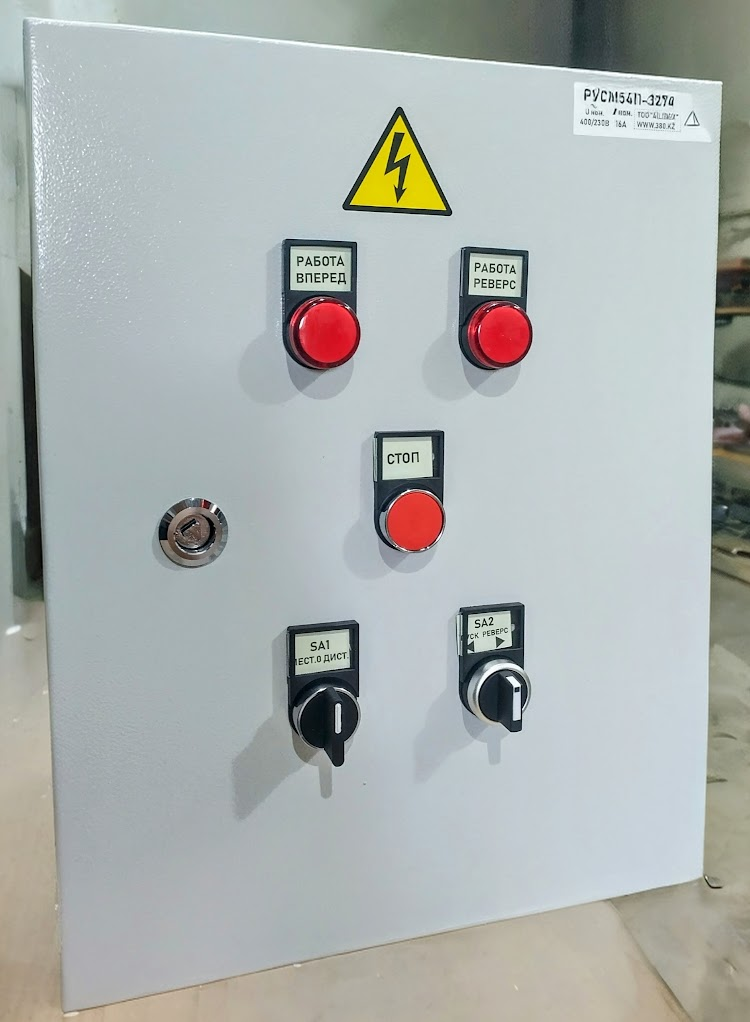

Ящик управления Я5411-2074, 1 А, 0.25 кВт, 4.5 кА, 400 В, IP31

Ящик управления электродвигателем Я5411-2074 1А 100кА 400В IP31 (реверс и автоматический режим)

Назначение

Ящик управления электродвигателем Я5411-2074 предназначен для дистанционного и локального управления трехфазным асинхронным электродвигателем с возможностью реверса направления вращения и работы в ручном или автоматическом режиме.

Устройство применяется для обеспечения надежного запуска, реверса и остановки двигателя в системах вентиляции, насосных станциях, конвейерах и других электромеханических установках.

⚙️ Принцип работы

Ящик работает в двух режимах:

• Ручной режим: управление осуществляется с помощью кнопок "Пуск вперед", "Пуск реверс" и кнопки "Стоп".

• Автоматический режим: управление подается внешним сигналом 230 В AC от системы автоматизации (ПЛК, реле, таймеры и пр.).

Встроенный ручной пускатель с тепловым реле обеспечивает защиту двигателя от перегрузки. Контакторы КМИ-10910 коммутируют направление вращения (вперед/реверс), а переключатель режимов определяет тип управления (ручной/автоматический). Световая индикация отображает текущий режим работы: «работа вперед» и «реверс».

🧩 Состав изделия

• Корпус: металлический ЩМП-1-0 (395×310×220 мм), климатическое исполнение УХЛ3, степень защиты IP31, IEK

• Пускатель ручной с тепловым реле: NS2-25 (диапазон 1-.6 А, отключающая способность 100 кА, напряжение до 690 В)

• Контакторы: КМИ-10910 9 А 230 В AC (АС-3), 2 шт, IEK

• Переключатель режимов: ручной/автоматический

• Кнопки: "Стоп", "Пуск вперед", "Пуск реверс"

• Индикация: светодиодная – "работа вперед", "реверс"

• Шины: нулевая и заземления

• Сальники кабельные: в комплекте, нижний ввод кабелей

• Проводники: медные, тип ПВ3 по ГОСТ

• Изоляция: все токоведущие части надежно изолированы

✅ Преимущества

• Надежная защита двигателя от перегрузки

• Возможность реверса без механических переключателей

• Быстрое переключение между ручным и автоматическим режимами

• Компактное исполнение с полным монтажным комплектом

• Яркая индикация текущего состояния

• Соответствие ГОСТ и требованиям промышленной безопасности

🏭 Области применения

• Вентиляционные установки

• Насосные станции

• Конвейерные системы

• Пищевое и перерабатывающее оборудование

• Сельскохозяйственные электромеханизмы

🔧 Рекомендации по монтажу и эксплуатации

• Установка внутри помещений с нормальной влажностью и температурой (категория размещения УХЛ3)

• Монтаж на вертикальной поверхности (стена, панель, рама)

• Подключение производится квалифицированным персоналом в соответствии с ПУЭ

• Перед вводом в эксплуатацию необходимо проверить:

  • затяжку клемм

  • работоспособность контакторов и теплового реле

  • правильность чередования фаз

• В автоматическом режиме необходимо подать сигнал управления 230 В AC от внешней системы

• Не допускается эксплуатация при наличии влаги, пыли или механических повреждений корпуса

📊 Технические характеристики
