Ящик управления Я5111-2874, 6 А, 2.2 кВт, 400 В, 4.5 кА, IP31

Описание

Ящик управления электродвигателем (Я5111-2874) предназначен для дистанционного и автоматического управления асинхронными электродвигателями с номинальным током до 6А и питающим напряжением 400В.

Он обеспечивает запуск, остановку и защиту электродвигателя от перегрузок и коротких замыканий.

Используется в промышленных, коммерческих и бытовых установках, требующих автоматизированного контроля работы электроприводов.

Принцип работы

Устройство работает в двух режимах:

• Ручной режим – управление осуществляется пользователем посредством кнопок "Пуск" и "Стоп".
• Автоматический режим – управление выполняется по входному управляющему сигналу 230В AC.

1. При подаче команды на запуск включается контактор КМИ-10910, который подаёт питание на электродвигатель.
2. Тепловое реле РТИ-1310 защищает двигатель, разрывая цепь при перегрузках.
3. Вводное автоматическое устройство ВА47-29 обеспечивает защиту от короткого замыкания.
4. Световая индикация отображает текущий режим работы.

Состав и комплектующие

1. Корпус – металлический ЩМП-1-0 (395х310х220 мм), степень защиты IP31, климатическое исполнение УХЛ3 (работа в умеренном и холодном климате).
2. Контактор КМИ-10910 – номинальный ток 9А, катушка управления 230В AC, один нормально открытый контакт (1NO).
3. Реле тепловое РТИ-1310 – защита двигателя, диапазон тока 4-6А.
4. Автоматический выключатель ВА47-29 – 3-полюсный, номинальный ток 8А, характеристика D, отключающая способность 4.5кА.
5. Система индикации – световой индикатор для отображения режима работы.
6. Переключатель режимов – ручной/автоматический.
7. Шины нулевая и заземления – в комплекте.
8. Кнопки управления – "Пуск" и "Стоп".
9. Сальники кабельные – для герметичного ввода кабелей (подвод кабелей осуществляется снизу).

Преимущества

• Защита электродвигателя – тепловое реле предотвращает перегрузки, автоматический выключатель защищает от коротких замыканий.
• Два режима работы – возможность ручного и автоматического управления.
• Компактные размеры – удобный монтаж даже в ограниченном пространстве.
• Простота подключения – понятная схема коммутации и удобный ввод кабелей.
• Долговечность – корпус из прочного металла защищает от механических повреждений.

Области применения

• Промышленные установки и механизмы.
• Системы вентиляции и кондиционирования.
• Насосные станции и системы водоснабжения.
• Лифтовое и подъемное оборудование.
• Автоматизированные производственные линии.

Рекомендации по монтажу и эксплуатации

1. Монтаж

   • Установку производить в сухом, проветриваемом помещении.
   • Закрепить корпус на прочной вертикальной поверхности.
   • Подвести кабели снизу через сальники, обеспечив надёжную фиксацию.
   • Подключение выполнять в соответствии с электрической схемой.
   • Заземлить ящик перед подачей питания.

2. Эксплуатация

   • Перед включением проверить целостность соединений.
   • Не допускать попадания влаги и пыли внутрь корпуса.
   • Периодически проверять работоспособность индикации и кнопок управления.
   • При срабатывании защитных устройств (автомата или реле) выявить и устранить причину до повторного включения.

Технические характеристики

Этот ящик управления является надежным решением для автоматизации работы электродвигателей, обеспечивая защиту, удобство эксплуатации и долгий срок службы.

Ваши преимущества при работе с нами

1. Заводские корпуса IEK с повышенной антикоррозийной стойкостью.
2. Вы не получите сомнительного качества оборудование и комплектующие.
3. Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.
4. Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
5. Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
6. При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
7. Все решения проверены и соответствуют нормам и допускам.
8. Вы получите современные решения надежные и удобные в эксплуатации.

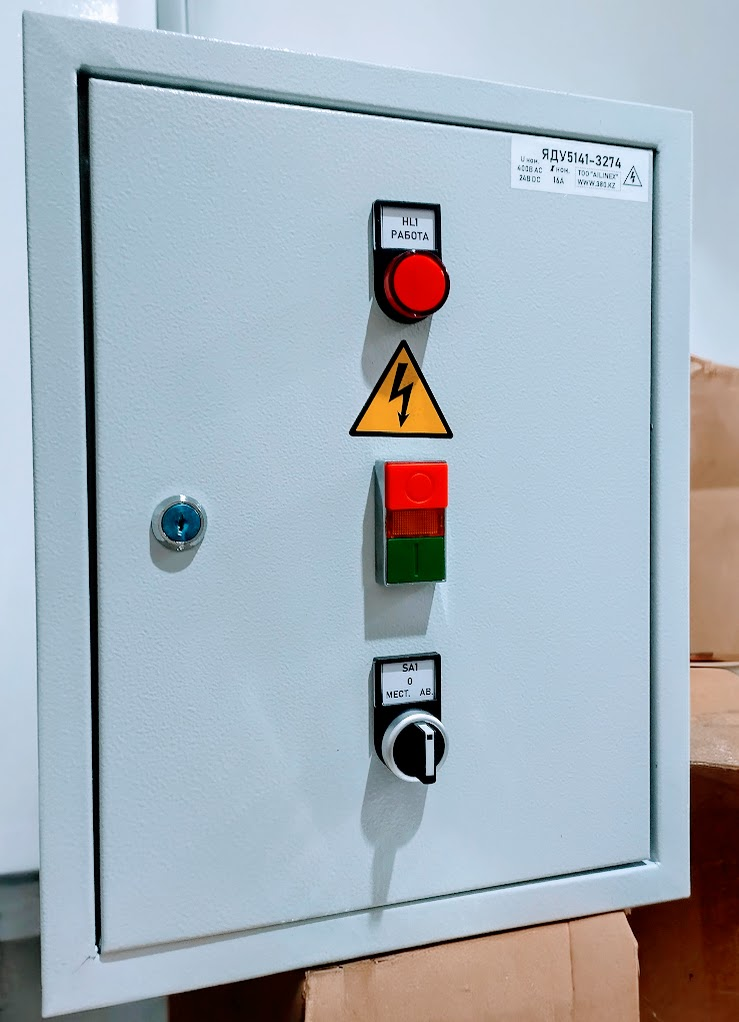

Фото изделия не является фотографией конкретного НКУ.

Разработано согласно проектной и типовой документации.

Схема в электронном виде предоставляется по запросу.
