Описание
Ящик управления электродвигателем Я5111-3774 предназначен для пуска, остановки и защиты асинхронных электродвигателей мощностью до 28 кВт.
Обеспечивает как ручное, так и автоматическое управление двигателем с сигналом управления 230В AC.
Применяется в системах вентиляции, насосных станциях, компрессорах, станках и другом промышленном оборудовании.
Принцип работы
Управление электродвигателем осуществляется через контактор и тепловое реле:
- Ручной режим – включение и выключение двигателя производится оператором с помощью кнопок "Пуск" и "Стоп".
- Автоматический режим – ящик получает управляющий сигнал 230В AC от внешней системы (например, реле давления, датчика уровня, таймера), включая или отключая двигатель автоматически.
- Защита двигателя – реализована через тепловое реле, которое отключает питание при перегрузке или перегреве обмоток.
- Автоматический выключатель – защищает электрическую цепь от короткого замыкания и перегрузки.
- Индикация – лампа показывает состояние режима работы устройства.
Комплектующие
Ящик состоит из следующих элементов:
- Корпус: Металлический ЩМП-2-0 (500×400×220 мм), УХЛ3, IP31 (IEK).
- Контактор: КМИ-46512 65А, 230В AC3, 1NO+1NC (IEK).
- Тепловое реле: РТИ-3359 электротепловое 48-65А IEK – защита двигателя от перегрузки.
- Автоматический выключатель: ВА47-100 3P D 63А 10кА (IEK) – защита цепи питания.
- Переключатель режимов: Ручной/автоматический.
- Кнопки управления: "Пуск" и "Стоп".
- Индикация: Светодиоды для отображения режима работы.
- Шины: Нулевая и заземления в комплекте.
- Кабельные вводы: Сальники для герметичного подключения кабелей
- Ввод кабелей – нижний.
Преимущества
- Надежность – комплектующие от IEK обеспечивают долгий срок службы.
- Безопасность – тепловая и автоматическая защита предотвращает повреждение двигателя.
- Гибкость управления – возможность работы в ручном и автоматическом режиме.
- Простота монтажа – компактный корпус с удобными кабельными вводами.
- Индикация работы – оперативный контроль состояния двигателя.
Области применения
Используется в промышленных и коммунальных системах:
- Насосные станции и водоснабжение.
- Вентиляционные установки.
- Производственные линии.
- Подъемные механизмы и конвейеры.
- Системы автоматизации.
Рекомендации по монтажу и эксплуатации
- Монтаж:
- Устанавливать в сухом помещении с уровнем защиты не ниже IP31.
- Закреплять на вертикальной поверхности.
- Обеспечить удобный доступ к элементам управления.
- Подключение выполнять согласно схеме, указанной в технической документации.
- Эксплуатация:
- Перед запуском проверить подключение и параметры электродвигателя.
- Периодически проверять исправность контактов и индикации.
- При перегреве или срабатывании защиты – проверить нагрузку на двигатель.
- Осуществлять чистку и профилактическое обслуживание раз в 6 месяцев.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение сети | 400В AC |
| Максимальный ток | 50А |
| Мощность нагрузки | до 28 кВт |
| Напряжение управления | 230В AC |
| Автоматическая защита | 10кА |
| Режимы работы | Ручной / Автоматический |
| Корпус | Металлический, 500×400×220 мм |
| Степень защиты | IP31 |
| Температура эксплуатации | от -25°С до +40°С |
| Подключение | Нижний ввод кабелей |
Этот ящик управления – оптимальное решение для надежного запуска и защиты электродвигателей в промышленных и коммунальных системах.
Ваши преимущества при работе с нами
- Заводские корпуса IEK с повышенной антикоррозийной стойкостью.
- Вы не получите сомнительного качества оборудование и комплектующие.
- Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.
- Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
- Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
- При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
- Все решения проверены и соответствуют нормам и допускам.
- Вы получите современные решения надежные и удобные в эксплуатации.

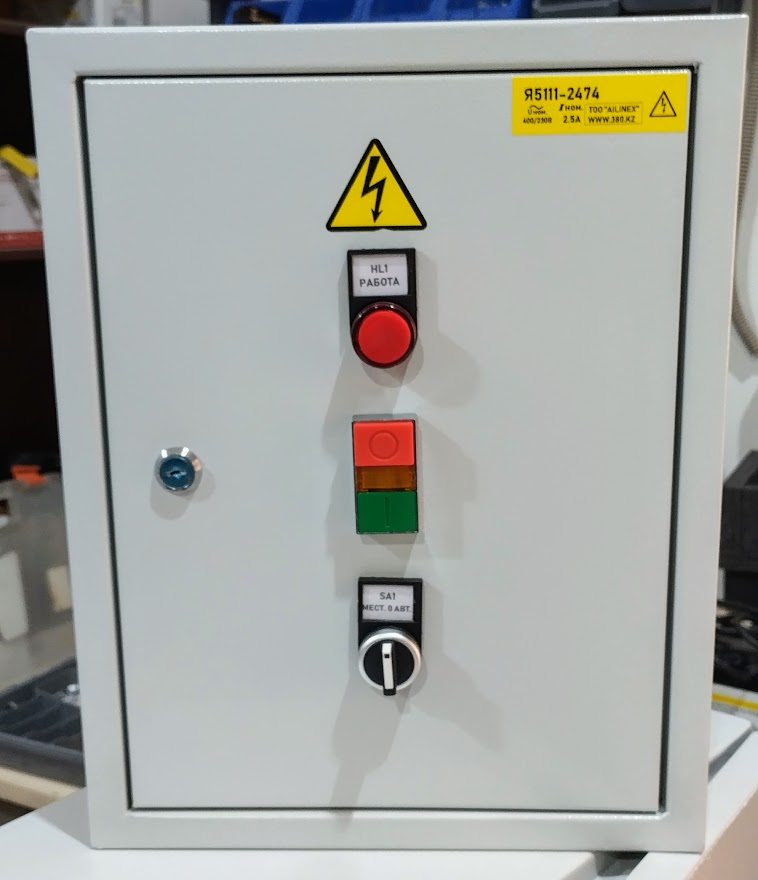

Фото изделия не является фотографией конкретного НКУ.
Разработано согласно проектной и типовой документации.
Схема в электронном виде предоставляется по запросу.
Схема подключения типовая
