Ящик управления электродвигателем Я5111-2974 8А 4кВт 400V 4.5кА IP31 (нереверсивный с авт.реж.)

<h2>Описание</h2>

<p>Ящик управления электродвигателем (Я5111-2974) предназначен для дистанционного и автоматического управления асинхронными электродвигателями с номинальным током до 8А мощностью 2.6кВт и питающим напряжением 400В.</p>

<p>Он обеспечивает запуск, остановку и защиту электродвигателя от перегрузок и коротких замыканий.</p>

<p>Используется в промышленных, коммерческих и бытовых установках, требующих автоматизированного контроля работы электроприводов.</p>

<h4>Принцип работы</h4>

<p>Устройство работает в двух режимах:</p>

<ul>
<li>Ручной режим – управление осуществляется пользователем посредством кнопок "Пуск" и "Стоп".</li>
<li>Автоматический режим – управление выполняется по входному управляющему сигналу 230В AC.</li>
</ul>

<ol>
<li>При подаче команды на запуск включается контактор КМИ-10910, который подаёт питание на электродвигатель.</li>
<li>Тепловое реле РТИ-1310 защищает двигатель, разрывая цепь при перегрузках.</li>
<li>Вводное автоматическое устройство ВА47-29 обеспечивает защиту от короткого замыкания.</li>
<li>Световая индикация отображает текущий режим работы.</li>
</ol>

<h3>Состав и комплектующие</h3>

<ol>
<li>Корпус – металлический ЩМП-1-0 (395х310х220 мм), степень защиты IP31, климатическое исполнение УХЛ3 (работа в умеренном и холодном климате).</li>
<li>Контактор КМИ-10910 – номинальный ток 9А, катушка управления 230В AC, один нормально открытый контакт (1NO).</li>
<li>Реле тепловое <a data-qaid="product_link" href="https://380.kz/p105834327-rele-rti-1312.html" target="_blank">РТИ-1312 5.5-8А</a>.</li>
<li>Автоматический выключатель ВА47-29 – 3-полюсный, номинальный ток 10А, характеристика D, отключающая способность 4.5кА.</li>
<li>Система индикации – световой индикатор для отображения режима работы.</li>
<li>Переключатель режимов – ручной/автоматический.</li>
<li>Шины нулевая и заземления – в комплекте.</li>
<li>Кнопки управления – "Пуск" и "Стоп".</li>
<li>Сальники кабельные – для герметичного ввода кабелей (подвод кабелей осуществляется снизу).</li>
</ol>

<h3>Преимущества</h3>

<ul>
<li>Защита электродвигателя – тепловое реле предотвращает перегрузки, автоматический выключатель защищает от коротких замыканий.</li>
<li>Два режима работы – возможность ручного и автоматического управления.</li>
<li>Компактные размеры – удобный монтаж даже в ограниченном пространстве.</li>
<li>Простота подключения – понятная схема коммутации и удобный ввод кабелей.</li>
<li>Долговечность – корпус из прочного металла защищает от механических повреждений.</li>
</ul>

<h3>Области применения</h3>

<ul>
<li>Промышленные установки и механизмы.</li>
<li>Системы вентиляции и кондиционирования.</li>
<li>Насосные станции и системы водоснабжения.</li>
<li>Лифтовое и подъемное оборудование.</li>
<li>Автоматизированные производственные линии.</li>
</ul>

<h3>Рекомендации по монтажу и эксплуатации</h3>

<ol>
<li>
<p>Монтаж</p>

<ul>
<li>Установку производить в сухом, проветриваемом помещении.</li>
<li>Закрепить корпус на прочной вертикальной поверхности.</li>
<li>Подвести кабели снизу через сальники, обеспечив надёжную фиксацию.</li>
<li>Подключение выполнять в соответствии с электрической схемой.</li>
<li>Заземлить ящик перед подачей питания.</li>
</ul>
</li>
<li>
<p>Эксплуатация</p>

<ul>
<li>Перед включением проверить целостность соединений.</li>
<li>Не допускать попадания влаги и пыли внутрь корпуса.</li>
<li>Периодически проверять работоспособность индикации и кнопок управления.</li>
<li>При срабатывании защитных устройств (автомата или реле) выявить и устранить причину до повторного включения.</li>
</ul>
</li>
</ol>

<h2>Технические характеристики</h2>

<table>
<thead>
<tr>
<th style="text-align: left;">Параметр</th>
<th style="text-align: left;">Значение</th>
</tr>
</thead>
<tbody>
<tr>
<td>Номинальный ток</td>
<td>8А</td>
</tr>
<tr>
<td>Номинальная мощность</td>
<td>2.6 кВт</td>
</tr>
<tr>
<td>Напряжение питания</td>
<td>400В AC</td>
</tr>
<tr>
<td>Управляющий сигнал (авто режим)</td>
<td>230В AC</td>
</tr>
<tr>
<td>Отключающая способность</td>
<td>4.5кА</td>
</tr>
<tr>
<td>Степень защиты</td>
<td>IP31</td>
</tr>
<tr>
<td>Габариты (ШхВхГ)</td>
<td>395×310×220 мм</td>
</tr>
<tr>
<td>Климатическое исполнение</td>
<td>УХЛ3</td>
</tr>
<tr>
<td>Рабочие режимы</td>
<td>Ручной, Автоматический</td>
</tr>
<tr>
<td>Тип контактора</td>
<td>КМИ-10910, 9А, 230В AC</td>
</tr>
<tr>
<td>Тепловая защита</td>
<td>РТИ-1312  5.5-8А</td>
</tr>
<tr>
<td>Автомат защиты</td>
<td>ВА47-29 3Р 10А хар-ка D</td>
</tr>
<tr>
<td>Подвод кабелей</td>
<td>Нижний</td>
</tr>
</tbody>
</table>

<p>Этот ящик управления является надежным решением для автоматизации работы электродвигателей, обеспечивая защиту, удобство эксплуатации и долгий срок службы.</p>

<h2>Ваши преимущества при работе с нами</h2>

<ol>
<li>Заводские корпуса IEK с повышенной антикоррозийной стойкостью.</li>
<li>Вы не получите сомнительного качества оборудование и комплектующие.</li>
<li>Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.</li>
<li>Вы получаете готовое решение к подключению, все схемы и документация прилагаются.</li>
<li><strong>Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.</strong></li>
<li>При комплектации НКУ используются токоведущие шины и проводники ГОСТ.</li>
<li>Все решения проверены и соответствуют нормам и допускам.</li>
<li>Вы получите современные решения надежные и удобные в эксплуатации.</li>
</ol>

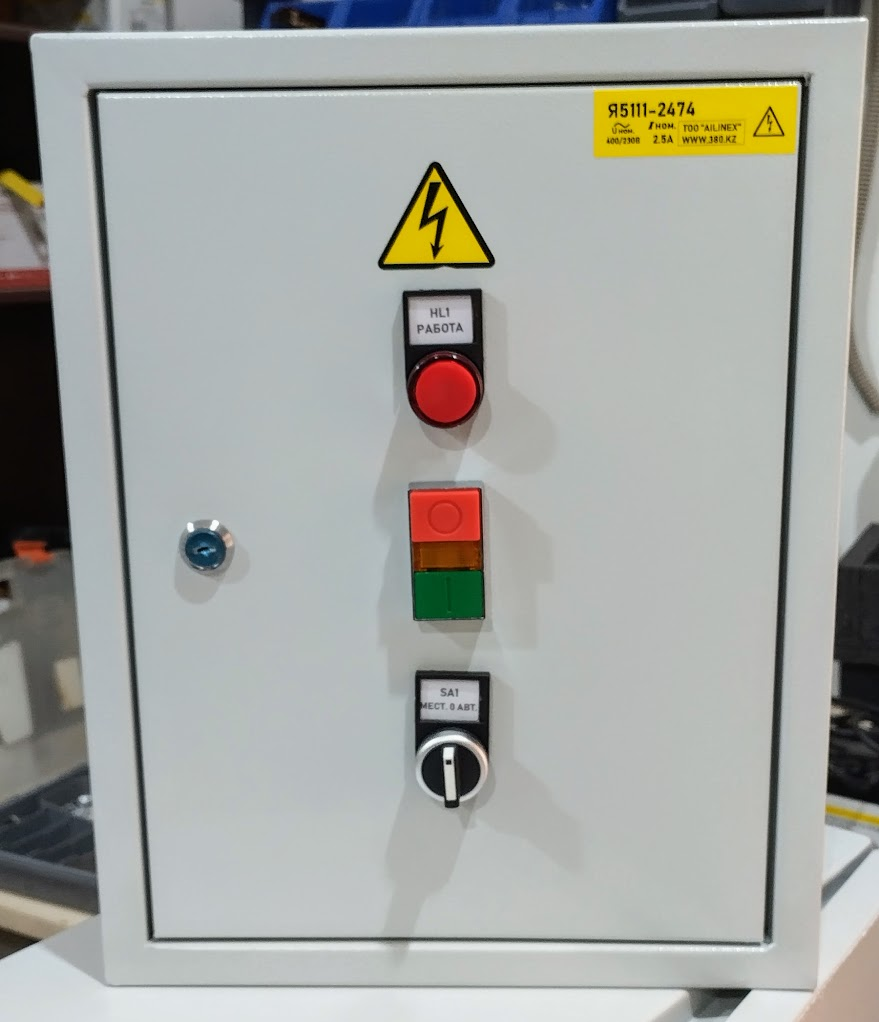

<p><strong>Фото изделия не является фотографией конкретного НКУ.</strong></p>

<p>Разработано согласно проектной и типовой документации.</p>

<p>Схема в электронном виде предоставляется по запросу.</p>
