Щит управления уличным освещением ЩУНО4532-3174, 10 А, 10 кА, 400/230 В, фотореле, 3 линии управления, IP54

Щит управления уличным освещением ЩУНО

Готовое решение для автоматического и ручного управления наружным освещением

Назначение изделия

Щит управления уличным освещением ЩУНО служит для автоматического и ручного управления наружным, архитектурным, парковым и дворовым освещением.
Щит обеспечивает включение и отключение светильников в зависимости от уровня естественного освещения, времени суток и требований эксплуатации объекта.

Применяется для:

• управления освещением придомовых и частных территорий;

• уличного и дворового освещения;

• наружных подсветок фасадов;

• освещения парков, скверов, подъездных дорог;

• локальных объектов гражданского строительства.

Принцип работы

ЩУНО-Х поддерживает три режима управления:

1. Ручной режим

Оператор включает или выключает освещение вручную при помощи переключателя на панели.

2. Автоматический режим от фотореле

Фотореле отслеживает естественную освещённость.

• При наступлении темноты освещение включается автоматически.

• При рассвете — отключается.

3. Автоматический режим по времени (таймер)

Таймер позволяет задавать расписание работы наружного освещения с высокой точностью.
Подходит для объектов, где требуется строгое соблюдение временных интервалов.

Все вводные и отходящие подключения выполнены на клеммном ряду — это упрощает монтаж, обслуживание и модернизацию.

Особенности конструкции

• Исполнение в корпусах серии G1 — бюджетное, оптимальное решение для гражданского и частного строительства.

• Корпуса ЩМП навесные IP31: защита от попадания крупных частиц и бытовых воздействий.

• Комплектующие — IEK, CHINT, HIMEL (по выбору и по проекту).

• Отключающая способность аппаратуры — 10 кА, что превышает минимальные требования для гражданского сектора.

• Внутренние токоведущие части и проводники выполнены по ГОСТ, что гарантирует соответствие нормам.

Преимущества установки ЩУНО-Х

Почему стоит выбрать наши решения:

✔ Корпуса заводского исполнения

Повышенная антикоррозийная стойкость и длительный срок службы.

✔ Только оригинальные комплектующие

Мы — официальный дистрибьютор IEK, CHINT, HIMEL и других производителей. На каждое изделие есть аккредитация и сертификаты.

✔ Готовое решение к подключению

Щит полностью собран и протестирован.
В комплект входят:

• схема электрическая принципиальная,

• схема подключения,

• паспорт и документация.

✔ Гарантия 12 месяцев

Отсчёт — со дня ввода в эксплуатацию.
Прилагается гарантийный талон.

✔ Соответствие нормам и допускам

Все изделия изготовлены по проектной или типовой документации, проходят контроль качества и электрические испытания.

✔ Удобная эксплуатация и обслуживание

Клеммные ряды, продуманная компоновка и модульность позволяют быстро выполнять подключение и диагностику.

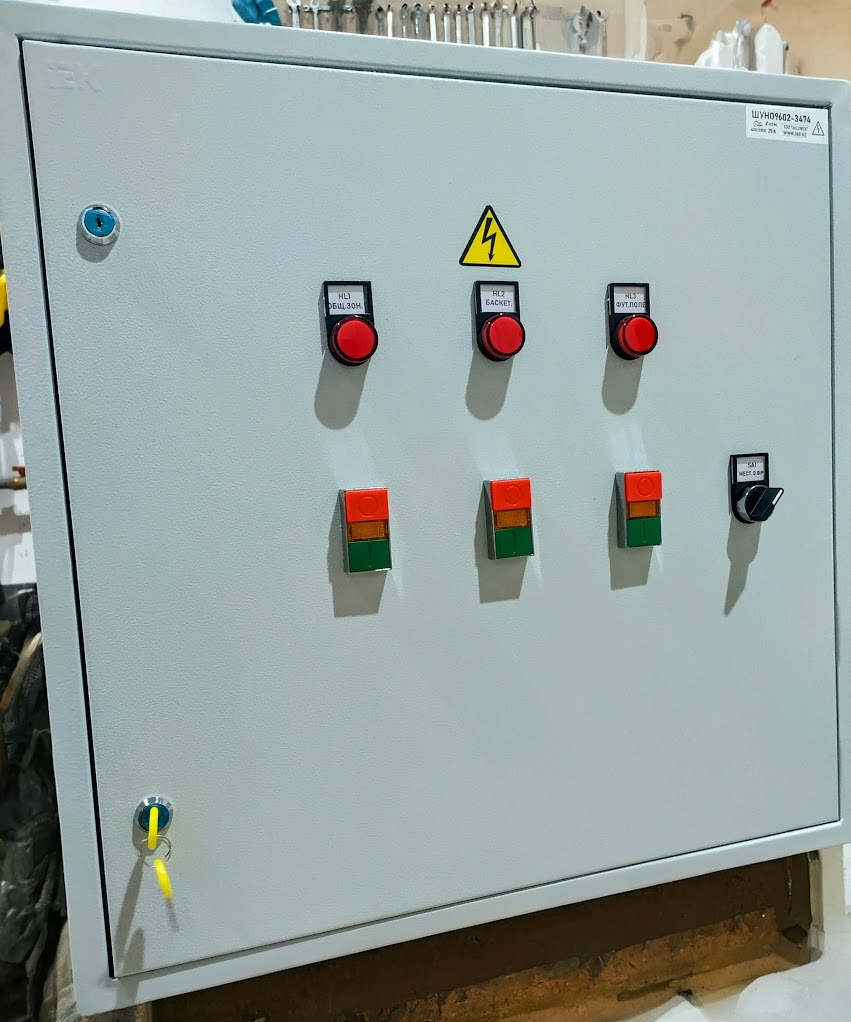

Фото изделия на сайте является примером исполнения и может не отражать конкретный состав НКУ.

Рекомендации по монтажу и эксплуатации

• Устанавливать щит следует в сухом месте, защищённом от прямого воздействия осадков.

• Подводящие кабели выполнять согласно проекту, с обязательным подключением защитного PE-проводника.

• Проверять корректность установки фотореле — оно должно «видеть» естественный свет, но быть защищено от искусственных засветок.

• Периодически проверять затяжку контактов и состояние аппаратов.

• Не допускается установка рядом с источниками вибрации и сильного нагрева.

• Работы по обслуживанию проводить только при снятом напряжении.
