Ящик управления освещением ЯУО9602-3574 32А 6кА 400/230V фотореле IP31

<h2>Назначение</h2>

<p>ЯУО9602-3574 предназначен для автоматического и ручного управления наружным или внутренним освещением на объектах гражданского, промышленного и коммунального назначения.</p>

<p>Работает в сетях переменного тока 400/230 В частотой 50 Гц, с максимальной нагрузкой до 32 А.</p>

<hr />
<h3>⚙️ Принцип работы</h3>

<p>Устройство управляет освещением в двух режимах:</p>

<ul>
<li>
<p>Ручной режим – включение и отключение освещения осуществляется вручную кнопкой «пуск-стоп».</p>
</li>
<li>
<p>Автоматический режим – управление осуществляется по сигналу от фотореле (при наступлении темноты – включение, при рассвете – отключение). Переключение режимов производится с помощью трехпозиционного переключателя.</p>
</li>
</ul>

<p>Контактор управляется сигналом от фотореле или кнопки управления, подавая питание на отходящие линии. Фотореле включает/отключает контакт в зависимости от уровня освещенности, определяемого выносным датчиком.</p>

<hr />
<h3>🧩 Состав и комплектация</h3>

<ul>
<li>
<p>Корпус: металлический ЩМП-2-0 (500×400×220 мм), степень защиты IP31, климатическое исполнение У3, окрашен порошковой краской.</p>
</li>
<li>
<p>Автоматический выключатель на вводе: 3P 40A, характеристика C, 6кА, IEK.</p>
</li>
<li>
<p>Контактор: КМИ-23210 32А, катушка 230В AC, 1НО, IEK.</p>
</li>
<li>
<p>Фотореле: OPR-01, 16А, с выносным датчиком освещенности, на DIN-рейку, 1 контакт 230В AC, IP20.</p>
</li>
<li>
<p>Отходящие автоматические выключатели: 1P 32А, 4.5кА, характеристика B, IEK – 3 шт.</p>
</li>
<li>
<p>Кнопка управления: LAY5-BW8465, сдвоенная «Пуск-Стоп», IEK.</p>
</li>
<li>
<p>Переключатель режимов: D8-20X3, 3 положения, 2НО, черный, IEK.</p>
</li>
<li>
<p>Индикация: сигнальная лампа AD22DS, красная, LED, 230В.</p>
</li>
<li>
<p>Шины: нулевая и заземления.</p>
</li>
<li>
<p>Проводники: медные, тип ПВ3, по ГОСТ.</p>
</li>
<li>
<p>Сальники кабельные – в комплекте.</p>
</li>
</ul>

<hr />
<h3>✅ Преимущества</h3>

<ul>
<li>
<p>Универсальность – ручной и автоматический режимы.</p>
</li>
<li>
<p>Надёжные комплектующие IEK/CHINT.</p>
</li>
<li>
<p>Простота монтажа и обслуживания.</p>
</li>
<li>
<p>Компактное и прочное исполнение корпуса.</p>
</li>
<li>
<p>Энергоэффективность за счёт использования фотореле.</p>
</li>
</ul>

<hr />
<h3>🏗️ Области применения</h3>

<ul>
<li>
<p>Уличное и парковое освещение.</p>
</li>
<li>
<p>Освещение фасадов зданий.</p>
</li>
<li>
<p>Промышленные и складские объекты.</p>
</li>
<li>
<p>Объекты ЖКХ, автостоянки и магистрали.</p>
</li>
<li>
<p>Частные домовладения.</p>
</li>
</ul>

<hr />
<h3>🔌 Рекомендации по монтажу и эксплуатации</h3>

<ul>
<li>
<p>Установка на вертикальной поверхности, защищённой от прямого попадания осадков.</p>
</li>
<li>
<p>Подключение должно производиться квалифицированным электриком.</p>
</li>
<li>
<p>Обеспечить герметичность кабельных вводов.</p>
</li>
<li>
<p>Проверить заземление корпуса.</p>
</li>
<li>
<p>Регулярно проверять работоспособность фотореле.</p>
</li>
<li>
<p>Устанавливать датчик освещенности фотореле в месте без посторонних источников света (фонари, окна и пр.).</p>
</li>
</ul>

<hr />
<h3>📊 Технические характеристики</h3>

<table>
<thead>
<tr>
<th style="text-align: left;">Параметр</th>
<th style="text-align: left;">Значение</th>
</tr>
</thead>
<tbody>
<tr>
<td>Номинальный ток нагрузки</td>
<td>32 А</td>
</tr>
<tr>
<td>Номинальное напряжение</td>
<td>400/230 В AC</td>
</tr>
<tr>
<td>Частота сети</td>
<td>50 Гц</td>
</tr>
<tr>
<td>Кол-во отходящих линий</td>
<td>3</td>
</tr>
<tr>
<td>Ток автоматического выключателя ввода</td>
<td>40 А</td>
</tr>
<tr>
<td>Характеристика вводного автомата</td>
<td>C</td>
</tr>
<tr>
<td>Характеристика отходящих автоматов</td>
<td>B</td>
</tr>
<tr>
<td>Ток отключения автоматов</td>
<td>6 кА (ввод), 4.5 кА (отходящие)</td>
</tr>
<tr>
<td>Контактор</td>
<td>КМИ-23210, 32А, катушка 230 В AC</td>
</tr>
<tr>
<td>Фотореле</td>
<td>OPR-01, 16А, 1 контакт, с выносным датчиком</td>
</tr>
<tr>
<td>Режимы работы</td>
<td>Ручной / Автоматический (по фотореле)</td>
</tr>
<tr>
<td>Переключатель режимов</td>
<td>D8-20X3, 3 положения</td>
</tr>
<tr>
<td>Индикация</td>
<td>AD22DS, LED, 230 В, красная</td>
</tr>
<tr>
<td>Габаритные размеры корпуса</td>
<td>500×400×220 мм</td>
</tr>
<tr>
<td>Степень защиты</td>
<td>IP31</td>
</tr>
<tr>
<td>Климатическое исполнение</td>
<td>У3</td>
</tr>
<tr>
<td>Материал корпуса</td>
<td>Металл, порошковая окраска</td>
</tr>
<tr>
<td>Температурный диапазон</td>
<td>от -15 до +40 °C</td>
</tr>
</tbody>
</table>

<hr />
<h2>Ваши преимущества при работе с нами</h2>

<ul>
<li>Заводские корпуса IEK с повышенной антикоррозийной стойкостью.</li>
<li>Вы не получите сомнительного качества оборудование и комплектующие.</li>
<li>Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.</li>
<li>Вы получаете готовое решение к подключению, все схемы и документация прилагаются.</li>
<li><strong>Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.</strong></li>
<li>При комплектации НКУ используются токоведущие шины и проводники ГОСТ.</li>
<li>Все решения проверены и соответствуют нормам и допускам.</li>
<li>Вы получите современные решения надежные и удобные в эксплуатации.</li>
</ul>

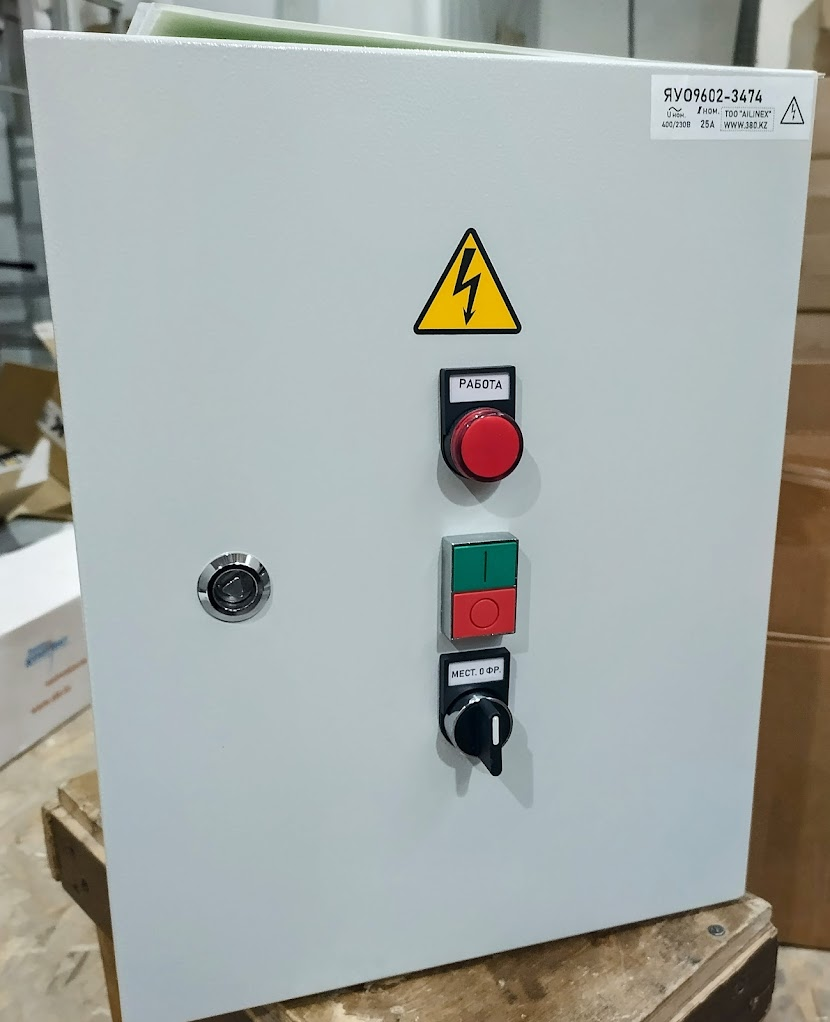

<p><strong>Фото изделия не является фотографией конкретного НКУ.</strong></p>
