Артикул:
SHUV-83602603
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Тип оборудования
—
Щит управления вентиляцией (ЩУВ)
Условия гарантии
Текст гарантии
Оплата и доставка
Оплата и доставка
Оплата
Оплачивайте покупки удобным способом.
В интернет-магазине доступны следующие варианты оплаты:
Для физических лиц
- Наличные при самовывозе
- Оплата банковской картой при самовывозе
- Оплата по QR-коду при самовывозе
- Оплата по удалённому счёту при заказе доставки курьером
Для юридических лиц
- Безналичный расчёт — запросите счёт на оплату у менеджера по WhatsApp или e-mail
- Наличные при самовывозе
- Оплата банковской картой при самовывозе
Для дилеров
- Для дилеров щитового оборудования предусмотрены специальные условия и скидки
- Размер скидки и условия сотрудничества уточняйте у менеджера
💡 Для заказных позиций, шкафов управления и НКУ индивидуальной сборки условия и размер предоплаты согласовываются отдельно.
Доставка
Осуществляем доставку по Астане и все регионы Казахстана.
Варианты доставки
- Самовывоз со склада (по предварительному согласованию)
- Курьерская доставка по городу
- Отправка транспортными компаниями по РК (СДЭК, КИТ, DPD, Казпочта и др.)
Сроки доставки
- Складские позиции — от 1 до 3 рабочих дней
- Заказные изделия и НКУ — сроки уточняются индивидуально и зависят от комплектации
Стоимость доставки
- Рассчитывается индивидуально
- Зависит от габаритов, веса и региона доставки
- Возможна бесплатная доставка при согласованных условиях
Особые условия для НКУ и шкафов управления
- Щиты поставляются в заводской упаковке
- Перед отгрузкой проводится проверка комплектации
- По запросу предоставляем фото готового изделия
- Паспорта и схемы — в комплекте или в электронном виде
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
<h3>🔧 Щит управления вентиляцией ЩУВ8360-2603 63А 6кА 400В на 6 вентиляторов IP31 IEK (ручное)<br />
📍 <em>Готовое решение для надежного ручного управления до 6 вентиляторов на промышленных и коммерческих объектах.</em></h3>
<hr />
<h3>🌀 Назначение</h3>
<p>Щит управления вентиляцией ЩУВ8360-2603 предназначен для ручного включения и отключения до 6 вентиляторов мощностью до 4 кВт каждый.</p>
<p>Обеспечивает коммутацию, защиту и локальное управление электродвигателями в вентиляционных системах.</p>
<hr />
<h3>⚙️ Принцип работы</h3>
<p>Каждый вентилятор запускается с помощью индивидуального пускателя NS2-25X (с термозащитой), управляемого переключателем "I-0".</p>
<p>Питание всей системы подается через вводной автомат ВА47-60M 63А, а контроль состояния обеспечивается сигнальными лампами AD22DS.</p>
<p>Все элементы смонтированы на DIN-рейках в металлическом корпусе IP31.</p>
<hr />
<h3>✅ Преимущества</h3>
<ul>
<li>
<p>🏭 Заводская сборка на оригинальных корпусах IEK — повышенная антикоррозийная стойкость.</p>
</li>
<li>
<p>💡 Готовое решение — полная комплектация, подключай и используй.</p>
</li>
<li>
<p>📄 Документация и гарантия 12 месяцев — поставляется с паспортом и схемами.</p>
</li>
<li>
<p>🔧 ГОСТ проводники и комплектующие от IEK и CHINT — только сертифицированная продукция.</p>
</li>
<li>
<p>🧰 Простота в обслуживании и подключении — надежные клеммы и шины.</p>
</li>
</ul>
<hr />
<h3>🏢 Где применяется</h3>
<ul>
<li>
<p>Системы приточной и вытяжной вентиляции</p>
</li>
<li>
<p>Промышленные объекты</p>
</li>
<li>
<p>Торговые и офисные здания</p>
</li>
<li>
<p>Объекты с множественной установкой вентиляторов (паркинги, склады, ЦОД)</p>
</li>
</ul>
<hr />
<h3>🛠️ Рекомендации по монтажу и эксплуатации</h3>
<ul>
<li>
<p>Установка в помещениях с нормальной влажностью (IP31)</p>
</li>
<li>
<p>Крепление на стену или монтажную раму</p>
</li>
<li>
<p>Подключение согласно прилагаемой электрической схеме</p>
</li>
<li>
<p>Перед вводом в эксплуатацию — проверка работоспособности всех пускателей и индикации</p>
</li>
<li>
<p>Регулярная проверка затяжки клемм и состояния термозащиты пускателей</p>
</li>
</ul>
<hr />
<h3>📦 Комплектация</h3>
<table>
<thead>
<tr>
<th style="text-align: left;">Наименование</th>
<th style="text-align: left;">Кол-во</th>
<th style="text-align: left;">Производитель</th>
</tr>
</thead>
<tbody>
<tr>
<td>Металлический корпус ЩМП-3-0 (650×500×220мм) IP31 УХЛ3</td>
<td>1</td>
<td>IEK</td>
</tr>
<tr>
<td>Контактор КМИ-11810 18А 230В AC3 1NO</td>
<td>1</td>
<td>IEK</td>
</tr>
<tr>
<td>Пускатель NS2-25X 9–14А с поворотной ручкой</td>
<td>6</td>
<td>CHINT</td>
</tr>
<tr>
<td>Автомат ВА47-60M 3Р 63А 6кА С</td>
<td>1</td>
<td>IEK</td>
</tr>
<tr>
<td>Лампа сигнальная AD22DS LED 230В (красная)</td>
<td>9</td>
<td>IEK</td>
</tr>
<tr>
<td>Переключатель LAY5-BJ25 "I-0"</td>
<td>6</td>
<td>IEK</td>
</tr>
<tr>
<td>Автомат ВА47-29 1Р 2А С 4.5кА</td>
<td>1</td>
<td>IEK</td>
</tr>
<tr>
<td>Дополнительные контакты ПКИ-22 (2NO+2NC)</td>
<td>1</td>
<td>IEK</td>
</tr>
<tr>
<td>Шины: PEN, N, DIN-кросс, заземления</td>
<td>5</td>
<td>IEK</td>
</tr>
<tr>
<td>Клеммы, заглушки, маркеры, держатели маркировки</td>
<td>60+</td>
<td>IEK</td>
</tr>
<tr>
<td>Кабель-канал 25×60мм, DIN-рейка 100см</td>
<td>2</td>
<td>IEK</td>
</tr>
<tr>
<td>Провод ПВ3 1.5 мм² (30 м), 10 мм² (2 м)</td>
<td>–</td>
<td>ГОСТ</td>
</tr>
</tbody>
</table>
<hr />
<h3>📊 Технические характеристики</h3>
<table>
<thead>
<tr>
<th style="text-align: left;">Характеристика</th>
<th style="text-align: left;">Значение</th>
</tr>
</thead>
<tbody>
<tr>
<td>Модель</td>
<td>ЩУВ8360-2603</td>
</tr>
<tr>
<td>Номинальный ток</td>
<td>63 А</td>
</tr>
<tr>
<td>Коммутируемая мощность вентиляторов</td>
<td>до 6 × 3 кВт</td>
</tr>
<tr>
<td>Количество вентиляторов</td>
<td>6</td>
</tr>
<tr>
<td>Напряжение</td>
<td>400 В</td>
</tr>
<tr>
<td>Частота</td>
<td>50 Гц</td>
</tr>
<tr>
<td>Тип управления</td>
<td>Ручное</td>
</tr>
<tr>
<td>Степень защиты</td>
<td>IP31</td>
</tr>
<tr>
<td>Номинальная отключающая способность</td>
<td>6 кА</td>
</tr>
<tr>
<td>Габариты корпуса</td>
<td>650×500×220 мм</td>
</tr>
<tr>
<td>Температурный режим эксплуатации</td>
<td>от –5 до +40 °C</td>
</tr>
<tr>
<td>Гарантия</td>
<td>12 месяцев от ввода в эксплуатацию</td>
</tr>
<tr>
<td>Монтаж</td>
<td>Настенный, внутренняя установка</td>
</tr>
</tbody>
</table>
<hr />
<h3>🏆 Почему выбирают нас</h3>
<ul>
<li>
<p>✅ Только оригинальные корпуса IEK с антикоррозийной защитой</p>
</li>
<li>
<p>✅ Официальный дистрибьютор IEK, CHINT</p>
</li>
<li>
<p>✅ Полный пакет документации: схемы, паспорта</p>
</li>
<li>
<p>✅ Все комплектующие по ГОСТ, надежность на 100%</p>
</li>
<li>
<p>✅ Сертификат на сборку НКУ, проверенные решения</p>
</li>
</ul>
<hr />

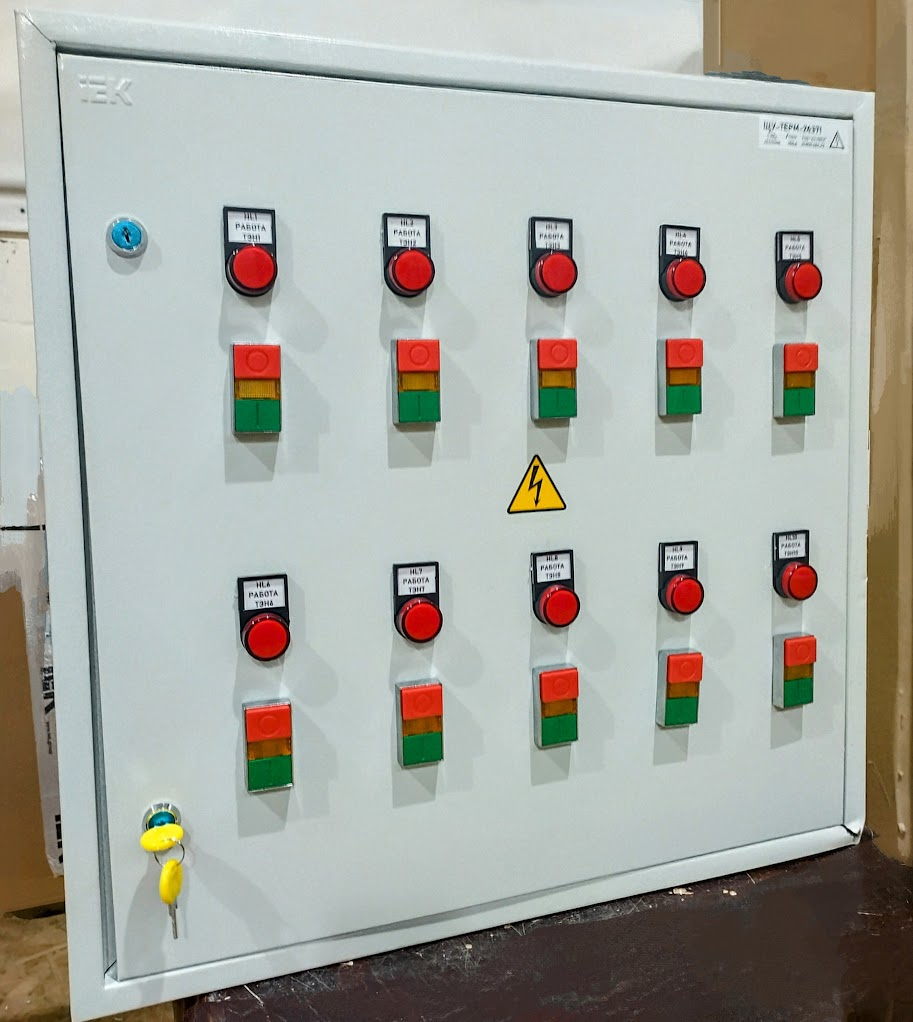

<p>📌 <em>⚠️ Внимание: фото изделия на сайте является демонстрационным и не отображает конкретный НКУ. Оборудование собирается строго по проектной документации.</em></p>
<hr />
<p>Если требуется адаптация под проект или с автоматическим режимом управления — доступны модификации по запросу.</p>
📍 <em>Готовое решение для надежного ручного управления до 6 вентиляторов на промышленных и коммерческих объектах.</em></h3>
