Щит аварийного переключения АВР-Б-100-3-1G 100А 10кА 400В запуск генератора IP31 (схема АВР 3-1 контакторы)

<h3>Щит аварийного переключения АВР-Б-100-3-1G 100А 10кА 400В запуск генератора IP31 (АВР 3-1, контакторы)</h3>

<hr />
<h3>🛠 Назначение</h3>

<p>Щит аварийного переключения АВР-Б-100-3-1G предназначен для автоматического переключения нагрузки между основным (городская сеть) и резервным источником электроснабжения (дизель-генератор), а также для автоматического запуска генератора с выдержкой времени до 30 секунд.</p>

<p>Устройство обеспечивает бесперебойное питание оборудования в случае пропадания напряжения на основном вводе.</p>

<hr />
<h3>⚙️ Принцип работы</h3>

<p>Схема АВР "3-1" с применением трехконтакторной логики:</p>

<ol>
<li>
<p>При наличии питания от городской сети нагрузка запитана от основного ввода.</p>
</li>
<li>
<p>При пропадании напряжения:</p>

<ul>
<li>
<p>Срабатывает реле контроля фаз, фиксируя аварию.</p>
</li>
<li>
<p>С выдержкой по времени включается реле задержки, инициируя запуск генератора.</p>
</li>
<li>
<p>После набора номинального напряжения на генераторе — происходит переключение на резервный ввод.</p>
</li>
</ul>
</li>
<li>
<p>При восстановлении основного питания — происходит автоматическое переключение обратно и останов генератора.</p>
</li>
</ol>

<hr />
<h3>✅ Преимущества</h3>

<ul>
<li>
<p>⏱ Автозапуск генератора с задержкой — защита от ложного старта.</p>
</li>
<li>
<p>🧲 Контакторная схема АВР — высокая скорость переключения и безопасность.</p>
</li>
<li>
<p>🛡 Контроль фаз — защита от перекоса и обрыва.</p>
</li>
<li>
<p>🧰 Полная заводская сборка — не требует доработки при установке.</p>
</li>
<li>
<p>🧾 Прилагаются все схемы и документы для пуско-наладки.</p>
</li>
<li>
<p>🏭 Используются только сертифицированные компоненты от IEK, CHINT, F&F, ONI.</p>
</li>
<li>
<p>✅ Гарантия 12 месяцев с даты ввода в эксплуатацию.</p>
</li>
</ul>

<hr />
<h3>🌍 Область применения</h3>

<ul>
<li>
<p>Коммерческие и производственные здания.</p>
</li>
<li>
<p>Объекты с критически важным электропитанием: серверные, больницы, АЗС.</p>
</li>
<li>
<p>Автоматизация систем электроснабжения с дизель-генератором.</p>
</li>
<li>
<p>Административные и жилые комплексы.</p>
</li>
</ul>

<hr />
<h3>🛠 Рекомендации по монтажу и эксплуатации</h3>

<ul>
<li>
<p>Устанавливать в закрытых помещениях, защищенных от пыли и влаги (IP31).</p>
</li>
<li>
<p>Осуществлять подключение квалифицированным персоналом согласно ПУЭ.</p>
</li>
<li>
<p>Проверять соответствие фазировок на вводах перед запуском.</p>
</li>
<li>
<p>Подключение генератора должно обеспечивать его запуск по внешнему сигналу.</p>
</li>
<li>
<p>Проводить регулярную проверку работы АВР не реже 1 раза в 6 месяцев.</p>
</li>
</ul>

<hr />
<h3>📦 Комплектация</h3>

<table>
<thead>
<tr>
<th style="text-align: left;">Наименование</th>
<th style="text-align: left;">Кол-во</th>
</tr>
</thead>
<tbody>
<tr>
<td>Контактор NXC-100 3P 100A 230В AC3 1NO+1NC</td>
<td>3 шт</td>
</tr>
<tr>
<td>Корпус металлический ЩМП-5-0 (1000×650×300мм) IP31</td>
<td>1 шт</td>
</tr>
<tr>
<td>Реле контроля фаз ORF-06</td>
<td>3 шт</td>
</tr>
<tr>
<td>Автоматический выключатель ВА47-100 3Р 100А 10кА C</td>
<td>3 шт</td>
</tr>
<tr>
<td>Реле времени задержки включения RV-01</td>
<td>1 шт</td>
</tr>
<tr>
<td>Автоматический выключатель ВА47-29 3P 6A 4.5кА С</td>
<td>3 шт</td>
</tr>
<tr>
<td>Реле интерфейсное ORM-1 4C 220В AC</td>
<td>2 шт</td>
</tr>
<tr>
<td>Розетка ORS-M к реле ORM</td>
<td>2 шт</td>
</tr>
<tr>
<td>Лампы сигнальные (красный, желтый, синий) AD22DS</td>
<td>по 1 шт</td>
</tr>
<tr>
<td>Наконечники, шины, проводники, изоляторы, DIN-рейки, зажимы</td>
<td>-</td>
</tr>
<tr>
<td>Панель ЛГ к ВРУ (2 шт/компл)</td>
<td>1 комплект</td>
</tr>
<tr>
<td>Кабель-канал 60×40</td>
<td>1 м</td>
</tr>
<tr>
<td>Провод ПВ3, термоусадка</td>
<td>по длине</td>
</tr>
<tr>
<td>Документация, гарантия, паспорт, схема подключения</td>
<td>✓</td>
</tr>
</tbody>
</table>

<hr />
<h3>📊 Технические характеристики</h3>

<table>
<thead>
<tr>
<th style="text-align: left;">Параметр</th>
<th style="text-align: left;">Значение</th>
</tr>
</thead>
<tbody>
<tr>
<td>Наименование</td>
<td>Щит аварийного переключения АВР-Б-100-3-1G</td>
</tr>
<tr>
<td>Номинальный ток</td>
<td>100 А</td>
</tr>
<tr>
<td>Кол-во вводов</td>
<td>3 (город, генератор, нагрузка)</td>
</tr>
<tr>
<td>Напряжение</td>
<td>400/230 В AC</td>
</tr>
<tr>
<td>Частота</td>
<td>50 Гц</td>
</tr>
<tr>
<td>Ток отключения</td>
<td>10 кА</td>
</tr>
<tr>
<td>Степень защиты</td>
<td>IP31</td>
</tr>
<tr>
<td>Схема АВР</td>
<td>3-1 (3 контактора)</td>
</tr>
<tr>
<td>Время задержки запуска генератора</td>
<td>до 30 сек</td>
</tr>
<tr>
<td>Тип корпуса</td>
<td>Металлический ЩМП-5-0</td>
</tr>
<tr>
<td>Габариты</td>
<td>1000×650×300 мм</td>
</tr>
<tr>
<td>Климатическое исполнение</td>
<td>УХЛ3</td>
</tr>
<tr>
<td>Установка</td>
<td>Навесная</td>
</tr>
<tr>
<td>Производитель компонентов</td>
<td>IEK, CHINT, F&F, ONI</td>
</tr>
<tr>
<td>Гарантия</td>
<td>12 месяцев от ввода в эксплуатацию</td>
</tr>
</tbody>
</table>

<hr />
<h3>🔧 Ваши преимущества при работе с нами</h3>

<ul>
<li>
<p>✅ Официальный дистрибьютор IEK и CHINT — оригинальные компоненты.</p>
</li>
<li>
<p>🛠 Заводские корпуса с антикоррозионной защитой.</p>
</li>
<li>
<p>📑 Проектная документация и сертифицированная сборка НКУ.</p>
</li>
<li>
<p>📦 Комплексная поставка — «под ключ».</p>
</li>
<li>
<p>🧾 Гарантийный талон, техпаспорт и схема в комплекте.</p>
</li>
</ul>

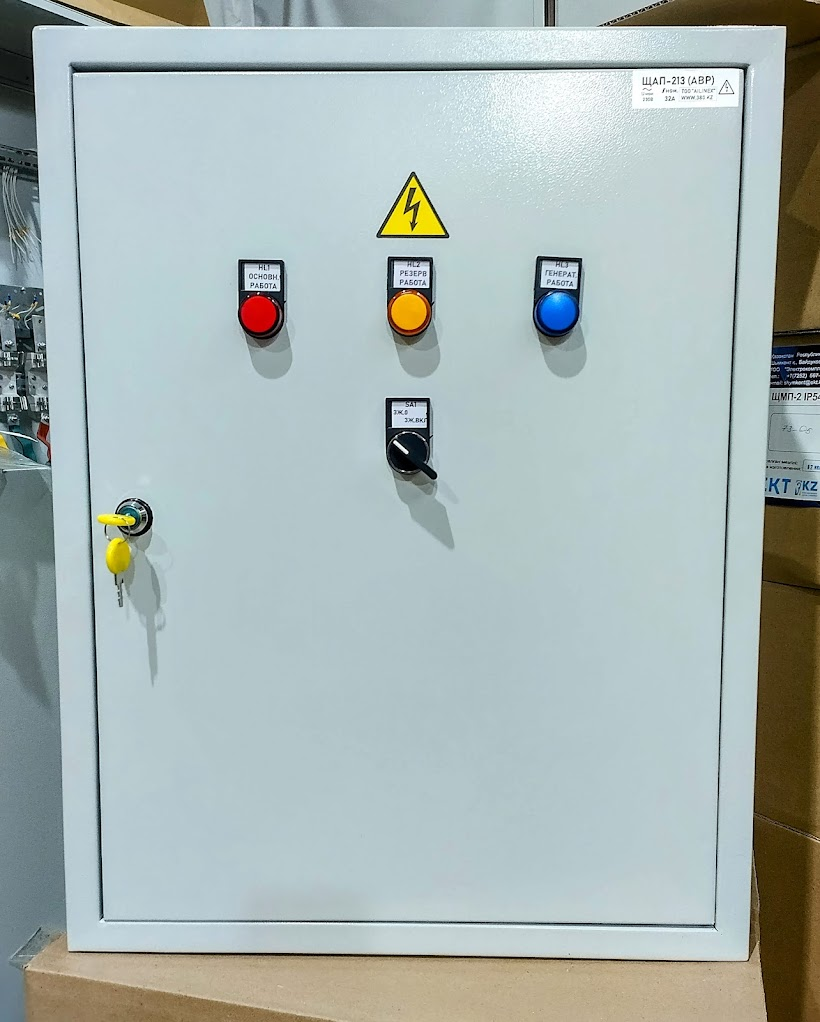

<p>📌 <em>Фото изделия может отличаться от фактической поставки. Приборы учёта в стоимость не входят.</em></p>
