Шкаф аварийного переключения ШАВР8306-65АМ0221 1000А 35кА 400V схема 2-1 IP31 IEK/ONI

<h2>Шкаф аварийного переключения питания ШАВР8306-65АМ0221 1000А 50кА 400V схема 2-1 IP31 IEK/ONI</h2>

<p>Готовое решение АВР на базе промышленного корпуса IEK и логики ONI для автоматического переключения нагрузки между двумя независимыми вводами.</p>

<hr />
<h3>Назначение изделия</h3>

<p>Шкаф аварийного переключения ШАВР8306-65АМ0221 предназначен для обеспечения бесперебойного электроснабжения потребителей за счёт автоматического переключения нагрузки с основного ввода на резервный при появлении недопустимых отклонений параметров сети.<br />
Используется в системах электроснабжения, где требуется высокая надёжность, контроль качества напряжения и защита от аварийных режимов.</p>

<hr />
<h2>Принцип работы</h2>

<p>Система АВР работает по схеме 2-1:</p>

<ul>
<li>
<p>два независимых ввода (основной и резервный);</p>
</li>
<li>
<p>один общий вывод на нагрузку с абсолютной блокировкой одновременного включения.</p>
</li>
</ul>

<p>Работу обеспечивает логическое реле ONI PLC-430, контролирующее состояние сети через реле контроля фаз ORF-06 и управляющее вводными автоматами ВА88-43 1000А с электроприводами ЭП-43.</p>

<h3>🔄 Автоматический режим</h3>

<p>При отклонениях параметров на основном вводе:</p>

<ul>
<li>
<p>обрыв фазы;</p>
</li>
<li>
<p>повышенное / пониженное напряжение;</p>
</li>
<li>
<p>асимметрия фаз;</p>
</li>
<li>
<p>нарушение чередования фаз —<br />
система автоматически переключает нагрузку на резервный ввод.<br />
Все операции выполняются без участия оператора, с постоянным контролем механического состояния автоматов QF1/QF2.</p>
</li>
</ul>

<h3>✋ Ручной режим</h3>

<p>Управление производится оператором с панели ПЛК или кнопок<br />
— применяется при обслуживании и плановом переключении.<br />
Контроль качества напряжения при ручном управлении отключён, но блокировки от недопустимых включений сохраняются.</p>

<h3>⛔ Режим блокировки</h3>

<p>Включается при:</p>

<ul>
<li>
<p>отказе механизма автомата,</p>
</li>
<li>
<p>срабатывании максимального расцепителя,</p>
</li>
<li>
<p>превышении времени переключения.<br />
Автоматика блокируется до устранения аварии.</p>
</li>
</ul>

<hr />
<h3>➕ Дополнительные опции системы</h3>

<p>🔸 Опция №1 — индикация, дистанционное ручное управление<br />
🔸 Опция №2 — передача данных по Modbus RTU<br />
🔸 Опция №4 — возможность работы при отсутствии питания обоих вводов (UPS)<br />
🔸 Опция №5 — удалённая диспетчеризация + сухие контакты</p>

<hr />
<h3>Преимущества шкафа ШАВР8306-65АМ0221</h3>

<ul>
<li>
<p>🛡 Заводской корпус IEK, устойчивая антикоррозийная окраска.</p>
</li>
<li>
<p>⚙ Компоненты IEK/ONI, официальная поставка → никакого несертифицированного оборудования.</p>
</li>
<li>
<p>🔧 Готовое решение к монтажу — полная документация, схемы, паспорта.</p>
</li>
<li>
<p>🧪 Все токоведущие частям — по ГОСТ, медные шины М1Т.</p>
</li>
<li>
<p>📏 Соответствие нормам и правилам ПУЭ/СТ РК.</p>
</li>
<li>
<p>🔋 Электронные расцепители 1000А с точной защитой.</p>
</li>
<li>
<p>🧰 Современная PLC-логика, удобное обслуживание, расширяемость.</p>
</li>
<li>
<p>🛠 12 месяцев гарантии с момента ввода в эксплуатацию.</p>
</li>
</ul>

<blockquote>

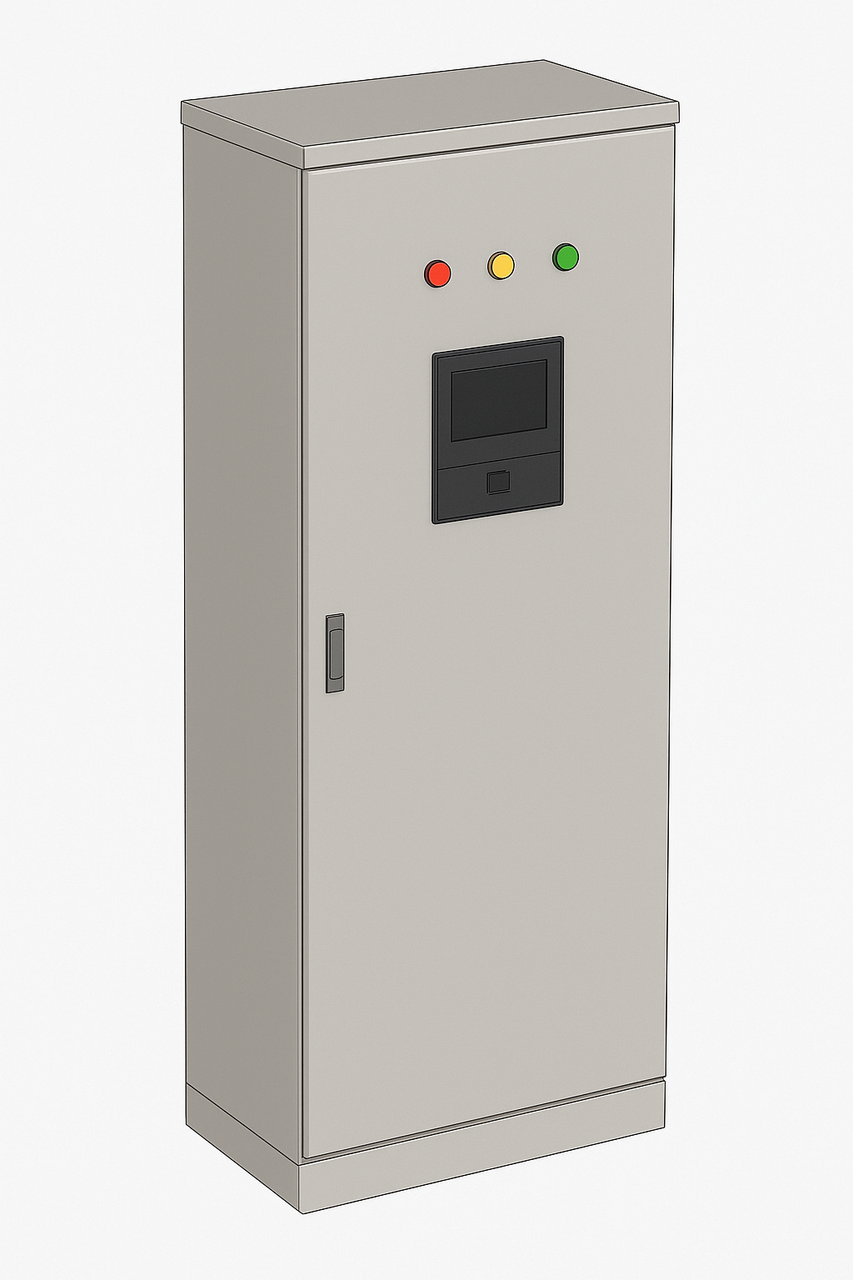

<p>⚠ Фото носит ознакомительный характер — шкаф собирается по проектной документации.<br />
⚠ Приборы учёта в стоимость не входят.</p>
</blockquote>

<hr />
<h3>🏭 Где применяется</h3>

<ul>
<li>
<p>промышленные предприятия;</p>
</li>
<li>
<p>ЦОД и серверные;</p>
</li>
<li>
<p>насосные станции, КНС, котельные;</p>
</li>
<li>
<p>торговые центры, крупные объекты коммерции;</p>
</li>
<li>
<p>административные здания;</p>
</li>
<li>
<p>объекты, требующие резервирования питания по требованию ПУЭ.</p>
</li>
</ul>

<hr />
<h3>🔧 Рекомендации по монтажу и эксплуатации</h3>

<ul>
<li>
<p>монтаж выполнять только квалифицированными электромонтажниками;</p>
</li>
<li>
<p>вводно-распределительное устройство должно быть заземлено;</p>
</li>
<li>
<p>соблюдать номиналы автоматических выключателей и сечений шин;</p>
</li>
<li>
<p>регулярно очищать шкаф от пыли, проводить ревизию контактов;</p>
</li>
<li>
<p>проверять логику ПЛК после переключений и обслуживания;</p>
</li>
<li>
<p>ежегодно выполнять регламентное тестирование работы АВР.</p>
</li>
</ul>

<hr />
<h2>Технические характеристики ШАВР8306-65АМ0221</h2>

<h3>Электрические параметры</h3>

<ul>
<li>
<p>Номинальный ток: 1000 А</p>
</li>
<li>
<p>Отключающая способность: 50 кА</p>
</li>
<li>
<p>Напряжение: 400 В, 50 Гц</p>
</li>
<li>
<p>Схема: 2-1</p>
</li>
<li>
<p>Степень защиты корпуса: IP31</p>
</li>
<li>
<p>Климатическое исполнение: УХЛ3</p>
</li>
</ul>

<h3>Корпус</h3>

<ul>
<li>
<p>Тип: ЩМП-18.8.4-0 IEK</p>
</li>
<li>
<p>Размеры: 1800×800×400 мм</p>
</li>
<li>
<p>Толщина металла: 1.4 мм</p>
</li>
<li>
<p>Установка: напольная</p>
</li>
<li>
<p>Монтажные панели и уголки — оцинкованные IEK</p>
</li>
</ul>

<h3>Основные компоненты</h3>

<ul>
<li>2× ВА88-43 3Р 1000А 50 кА с электронным расцепителем МР211</li>
<li>2× электропривод ЭП-43 230В</li>
<li>PLC ONI ПЛК-430 + модуль расширения PLR-S 8DI/8DO</li>
<li>2× реле контроля фаз ORF-06</li>
<li>2× модульные автоматы ARMAT M06N 6А</li>
<li>2× реле промежуточное OIR-308</li>
<li>Кнопочные посты IEK, переключатели, лампы AD22</li>
<li>Медные шины М1Т 6×60 мм — 1125 А</li>
<li>Изоляторы ИС4-50, SM76</li>
<li>Клеммы КПИ, заглушки, ТТУнг-LS</li>
<li>Система шин N/PE на кронштейнах SMART IEK</li>
</ul>

<hr />
<h3>Почему выгодно заказать у нас?</h3>

<p>✨ Вы получаете полностью готовый, протестированный и надёжный ШАВР, собранный в соответствии с нормами, проектом и ГОСТ.<br />
✨ Наша компания — официальный производитель НКУ с сертифицированной сборкой.<br />
✨ Опыт сборки АВР любой сложности до 4000 А.</p>
