ВРУ-1Д-200А-333, 250 А, 15 кА, 400 В, два ввода ВР32, FU, 1 место для учета, отходящие 6хВА, IP31

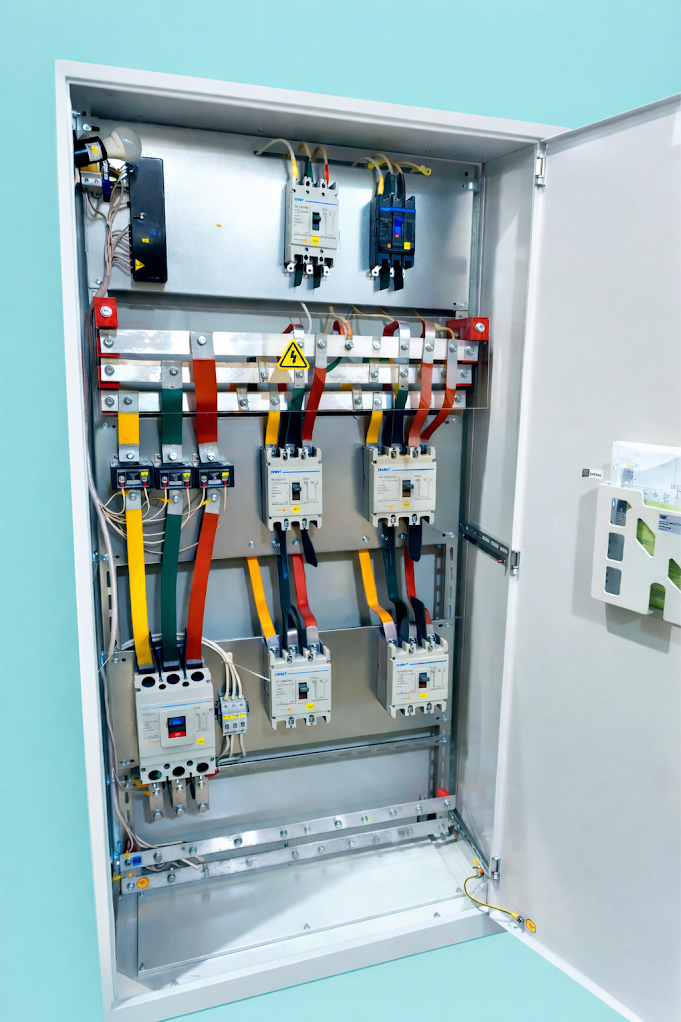

Вводно-распределительный шкаф ВРУ-1Д-200А-333 250А 50кА 400В IP31 IEK

Назначение

Вводно-распределительные устройства ВРУ-1Д серии IEK предназначены для:

• приема и распределения электроэнергии напряжением 380/220 В (трехфазный переменный ток, 50 Гц);

• учета электрической энергии;

• защиты отходящих линий от перегрузок и коротких замыканий;

• ручного переключения вводов (резервное питание);

• оперативного включения/отключения отходящих цепей (до 6 операций в сутки).

⚙ Принцип работы

Электроэнергия подается на вводной автоматический выключатель, затем распределяется по отходящим линиям через группу автоматов.

• Встроенные трансформаторы тока обеспечивают возможность подключения счетчика.

• ВРУ обеспечивает селективную защиту: при аварии отключается только поврежденная линия.

• Управление и обслуживание осуществляется с передней панели.

✅ Преимущества

• 🛡 Надежная защита от перегрузок и КЗ.

• 🔄 Ручной резерв вводов – возможность подключения альтернативного питания.

• 🔧 Удобный монтаж – заводская готовность к подключению.

• 📊 Подготовка под прибор учета (отдельный отсек с пломбировкой).

• 🏢 Подходит для жилых, общественных и административных зданий.

• 🧩 Возможность модульного расширения (соединение нескольких шкафов ВРУ).

• 🛠 Изготовлено из антикоррозийных материалов IEK.

🏢 Где применяется

• жилые дома и жилые комплексы;

• школы, детские сады, административные здания;

• производственные и бытовые помещения;

• торговые центры, офисные здания.

🔧 Рекомендации по монтажу и эксплуатации

• Устанавливать внутри помещений в соответствии с ГОСТ 15150 (категория УХЛ4).

• Рабочее положение – на вертикальной плоскости (напольная установка).

• Ввод кабелей – снизу, возможен боковой вывод при снятой панели.

• Подключение кабелей:

  • до 120 мм² (при 200–250А),

  • до 240 мм² (при 400А).

• Температура эксплуатации: от +10°C до +55°C.

• Влажность – не более 60% при +55°C.

• Высота установки – до 2000 м над уровнем моря.

• Гарантия – 12 месяцев.

📦 Комплектация

• Корпус металлический ЩМП-16.8.4-0 (1600х800х400 мм) IP31 IEK.
• Выключатель-разъединитель ВР32И 250А IEK.
• Автоматический выключатель ВА88-35 3Р 100А IEK.
• Автоматические выключатели ВА47-100 3Р 63А (6 шт) IEK.
• Автоматические выключатели ВА47-29 1Р 2А (2 шт) IEK.
• Трансформаторы тока ТТИ-А 100/5А (3 шт) IEK.
• Шины N/PE и алюминиевые шины 3х30 мм.
• Монтажные панели, DIN-рейка, кабель-канал.
• Освещение шкафа – светильники ДБО 3001 LED IEK.
• Подготовленное место под счетчик.

📊 Технические характеристики
