Шкаф вводно-распределительный ВРУ8506-ПУА-2ВРП-2409-10 400А 50кА 400В 3хFU Wh ОПС/10кА IP31 (9х3PхQF) (ВРУ-1)

<h2>Описание</h2>

<p>Шкаф вводно-распределительный (ВРУ8506-ПУА-2ВРП-2409-10) предназначен для приема, распределения и учета электроэнергии в трехфазных сетях 400 В с номинальным током до 400А.</p>

<p>Обеспечивает защиту электрических цепей от перегрузок и коротких замыканий, а также защиту от импульсных перенапряжений.</p>

<h3>Принцип работы</h3>

<ol>
<li>Шкаф подключается к двум вводам с помощью ручного переключателя (перекидного рубильника).</li>
<li>Ввод защищается плавкими вставками предохранителей.</li>
<li>В случае аварийной ситуации возможно ручное резервирование питания.</li>
<li>Электроэнергия поступает на шины распределения, от которых через автоматические выключатели подается на отходящие линии.</li>
<li>Предусмотрена установка прибора учета электроэнергии (приобретается отдельно).</li>
<li>Устройство оборудовано индикацией наличия напряжения до вводных рубильников.</li>
</ol>

<h3>Состав комплектации</h3>

<ul>
<li>
<p>Два ввода с перекидным рубильником – для обеспечения ручного резервирования.</p>
</li>
<li>
<p>Выключатель-разъединитель ВР32И-37В31250 400А – выполняет функцию коммутации и отключения питания.</p>
</li>
<li>
<p>Секция токоведущих и распределительных шин АД 31Т 4х40мм – обеспечивает надежное распределение тока.</p>
</li>
<li>
<p>Металлический корпус ЩМП-16.6.4-0 (1600х800х400мм) УХЛ3 IP31 IEK – напольное исполнение с цоколем 10 см.</p>
</li>
<li>
<p>Плавкая вставка предохранителя RT36-2-400 3шт – защита от коротких замыканий.</p>
</li>
<li>
<p>Ограничители импульсного напряжения ОПС1-D 1P In=5кА Im=10кА 3шт – защита от импульсных перенапряжений.</p>
</li>
<li>
<p>Автоматические выключатели:</p>

<ul>
<li>
<p>ВА88-37 3Р 320А 35кА IEK – 1 шт.</p>
</li>
<li>
<p>ВА47-29 3Р 4.5кА С IEK – 7 шт.</p>
</li>
<li>
<p>ВА47-100 3Р 80А 10кА C IEK – 1 шт.</p>
</li>
</ul>
</li>
<li>
<p>Шина нулевая и заземления алюминиевая АД 31Т 4х40мм – для организации заземления.</p>
</li>
<li>
<p>Индикация наличия напряжения – контроль питания до вводных рубильников.</p>
</li>
<li>
<p>Подвод кабелей – нижний.</p>
</li>
</ul>

<h3>Преимущества</h3>

<ul>
<li>
<p>Возможность резервирования питания вручную.</p>
</li>
<li>
<p>Высокая степень защиты от коротких замыканий и перегрузок.</p>
</li>
<li>
<p>Компактное и надежное напольное исполнение.</p>
</li>
<li>
<p>Индикация наличия напряжения.</p>
</li>
<li>
<p>Возможность установки прибора учета.</p>
</li>
</ul>

<h3>Область применения</h3>

<p>Шкафы ВРУ применяются в:</p>

<ul>
<li>
<p>Административных и общественных зданиях.</p>
</li>
<li>
<p>Промышленных предприятиях.</p>
</li>
<li>
<p>Торговых центрах.</p>
</li>
<li>
<p>Жилых многоквартирных домах.</p>
</li>
<li>
<p>Сетях распределения электроэнергии.</p>
</li>
</ul>

<h3>Рекомендации по монтажу и эксплуатации</h3>

<ul>
<li>
<p>Монтаж выполняется в сухих помещениях с уровнем защиты IP31.</p>
</li>
<li>
<p>Подключение и эксплуатацию осуществляют только квалифицированные специалисты.</p>
</li>
<li>
<p>Кабельные вводы производятся через нижнюю часть шкафа.</p>
</li>
<li>
<p>Необходимо регулярно проверять состояние автоматических выключателей и контактных соединений.</p>
</li>
<li>
<p>При необходимости замены компонентов использовать только оригинальные запчасти.</p>
</li>
</ul>

<h3>Технические характеристики</h3>

<table>
<thead>
<tr>
<th style="text-align: left;">Параметр</th>
<th style="text-align: left;">Значение</th>
</tr>
</thead>
<tbody>
<tr>
<td>Номинальное напряжение</td>
<td>400 В</td>
</tr>
<tr>
<td>Номинальный ток</td>
<td>400 А</td>
</tr>
<tr>
<td>Номинальная отключающая способность</td>
<td>50 кА</td>
</tr>
<tr>
<td>Количество вводов</td>
<td>2</td>
</tr>
<tr>
<td>Количество отходящих линий</td>
<td>9</td>
</tr>
<tr>
<td>Тип предохранителей</td>
<td>RT36-2-400</td>
</tr>
<tr>
<td>Степень защиты</td>
<td>IP31</td>
</tr>
<tr>
<td>Габариты шкафа</td>
<td>1600x800x400 мм</td>
</tr>
<tr>
<td>Исполнение</td>
<td>Напольное</td>
</tr>
<tr>
<td>Тип переключения вводов</td>
<td>Ручное</td>
</tr>
<tr>
<td>Наличие индикации напряжения</td>
<td>Да</td>
</tr>
<tr>
<td>Подвод кабелей</td>
<td>Нижний</td>
</tr>
<tr>
<td>Возможность установки прибора учета</td>
<td>Да</td>
</tr>
</tbody>
</table>

<p>Шкаф вводно-распределительный ВРУ8506-ПУА-2ВРП-2409-10 представляет собой надежное и удобное устройство для обеспечения электропитания и защиты электрических сетей.</p>

<h2>Ваши преимущества при работе с нами</h2>

<ol>
<li>Заводской корпус IEK и аксессуары к нему с повышенной антикоррозийной стойкостью.</li>
<li>Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.</li>
<li>Вы получаете готовое решение к подключению, все схемы и документация прилагаются.</li>
<li>Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.</li>
<li>При комплектации НКУ используются токоведущие шины и проводники ГОСТ.</li>
<li>Применены современные держатели предохранителей из композитного пластика, надежные и удобные в эксплуатации.</li>
</ol>

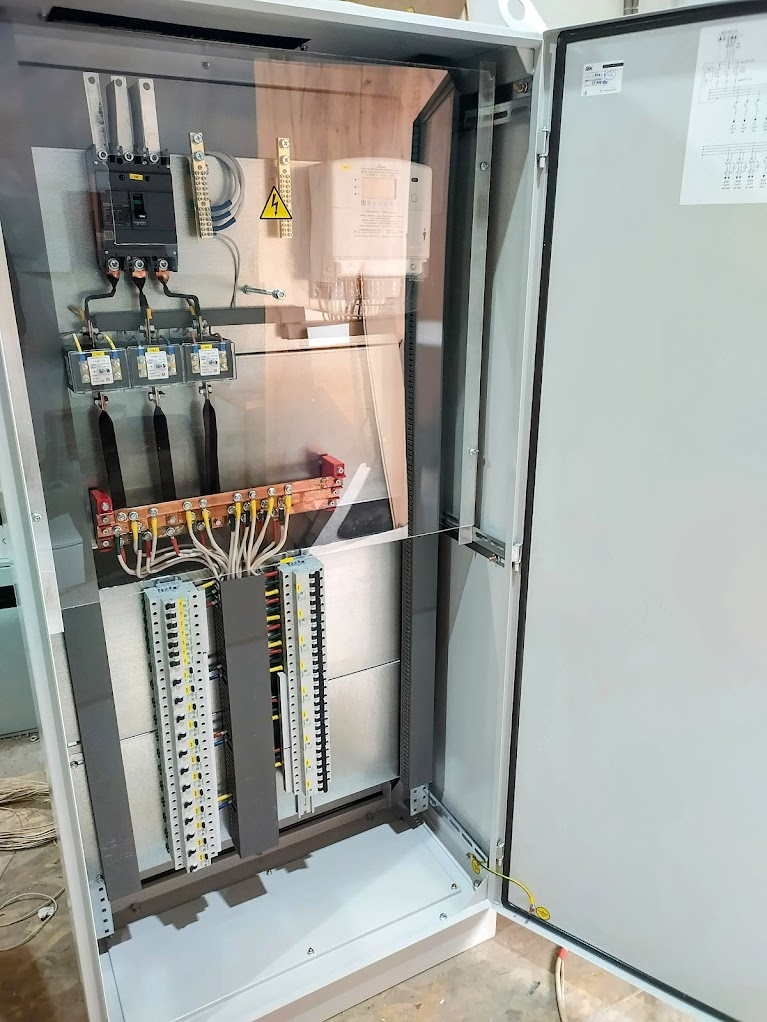

<p>Фото изделия не является фотографией конкретного НКУ.</p>

<p>Разработано согласно проектной и типовой документации.</p>
