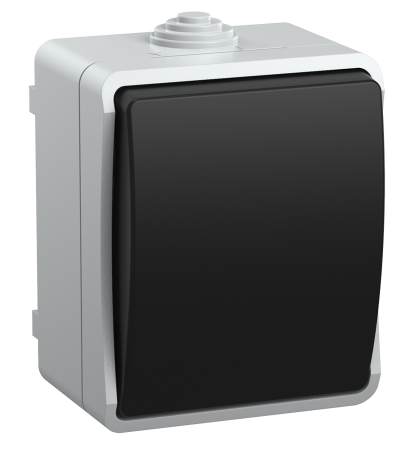

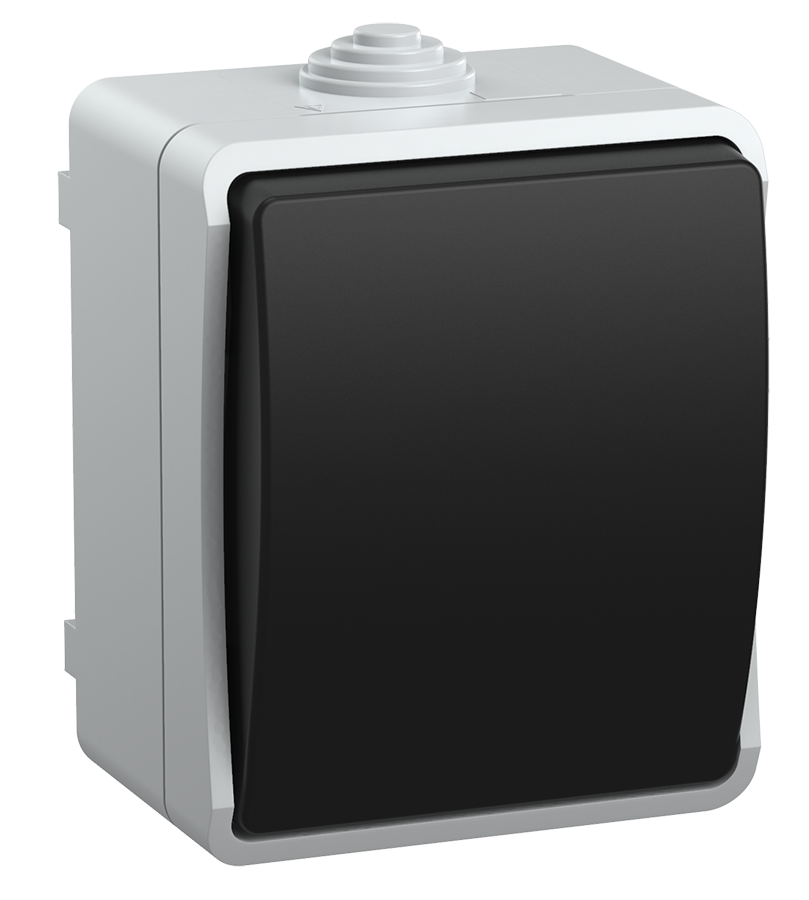

Выключатель 1-клавишный IEK FORS ВС20-1-0-ФСр, проходной, накладной, серый, IP54
Пылевлагозащищенный накладной 1-клавишный проходной выключатель (переключатель на 2 направления, схема 6) · Номинальный ток 10 А · Степень защиты IP54 · Корпус из ударопрочного УФ-стойкого пластика · Эластичные ступенчатые сальники для герметичного ввода кабеля · Серый цвет
Описание
Одноклавишный проходной выключатель IEK серии FORS (модель ВС20-1-0-ФСр) предназначен для управления освещением из двух разных мест в сетях переменного тока напряжением 250 В и током до 10 А. Аппарат идеально подходит для установки в проходных зонах: длинных коридорах, лестничных маршах, гаражах, складских помещениях, производственных цехах, террасах и на фасадах зданий.
Выключатель выполнен в прочном пыле- и влагозащищенном корпусе со степенью защиты IP54, изготовленном из высококачественного УФ-стабилизированного АБС-пластика серого цвета. Материал не желтеет и не становится хрупким на солнце. В верхнем и нижнем торцах корпуса расположены эластичные ступенчатые сальники-уплотнители, обеспечивающие герметичный подвод кабеля или гофрированной трубы диаметром от 4 до 18 мм. Надежная контактная группа с винтовыми зажимами гарантирует стабильное электрическое соединение и долгий срок службы.
| Модель / Обозначение | ВС20-1-0-ФСр |
| Торговая марка / Бренд | IEK (ИЭК) |
| Серия оборудования | FORS (ФОРС) IP54 |
| Тип устройства | Выключатель 1-клавишный проходной (переключатель) |
| Электрическая схема подключения | Схема 6 (переключатель на 2 направления / 1P 2-Way) |
| Способ монтажа | Накладной / Открытая установка (на стену) |
| Номинальный ток (In) | 10 А |
| Номинальное напряжение (Un) | 250 В переменного тока (50 Гц) |
| Степень защиты по ГОСТ 14254 | IP54 (пылевлагозащищенный) |
| Материал корпуса | Износостойкий ударопрочный АБС-пластик (УФ-стойкий) |
| Материал сальников-вводов | Эластичный термопластичный эластомер (TPE) |
| Тип клемм / присоединения | Винтовые зажимы (для провода сечением 1.0 … 2.5 мм²) |
| Цвет исполнения | Серый (RAL 7035 / тёмно-серые элементы) |
| Габаритные размеры (Ш × В × Г) | ~70 × 80 × 55 мм |
| Диапазон рабочих температур | −25 °C … +40 °C |
| Соответствие стандартам | ГОСТ IEC 60669-1, ТР ТС 004/2011 |
Назначение контактов проходного выключателя IEK FORS ВС20-1-0-ФСр:
| Обозначение клеммы | Функциональное назначение | Куда подключается |
|---|---|---|
| Общий контакт (L / COM) | Входной/выходной перекидной контакт | На 1-м выключателе — к фазе питающей сети; на 2-м выключателе — к светильнику. |
| Выходные контакты (1 и 2) | Два отходящих переключаемых контакта | Соединяются между собой двумя перекидными жилами кабеля между первыми и вторым выключателем. |
В чем отличие проходного выключателя от обычного одноклавишного?
Обычный выключатель просто разрывает или замыкает цепь (имеет 2 контакта). Проходной выключатель (переключатель) имеет 3 контакта и перебрасывает ток с одной линии на другую. Это позволяет управлять одной лампой из двух разных точек независимыми нажатиями клавиш.
Можно ли использовать проходной выключатель IEK FORS как обычный?
Да, можно. Для этого задействуются общий контакт (COM) и один из двух отходящих контактов (1 или 2), а третий контакт остается не задействованным.
Подходит ли выключатель IEK FORS IP54 для уличной установки?
Да, степень защиты IP54 предохраняет устройство от водяных брызг с любого направления и пыли, а УФ-стойкий пластик выдерживает прямые солнечные лучи и отрицательные температуры до -25 °C.
Как правильно завести кабель в выключатель для сохранения герметичности?
Аккуратно срежьте кончик эластичного сальника уплотнителя на диаметр, равный или чуть меньший диаметра подводимого кабеля или гофры, и заведите кабель с натягом через сальник.
