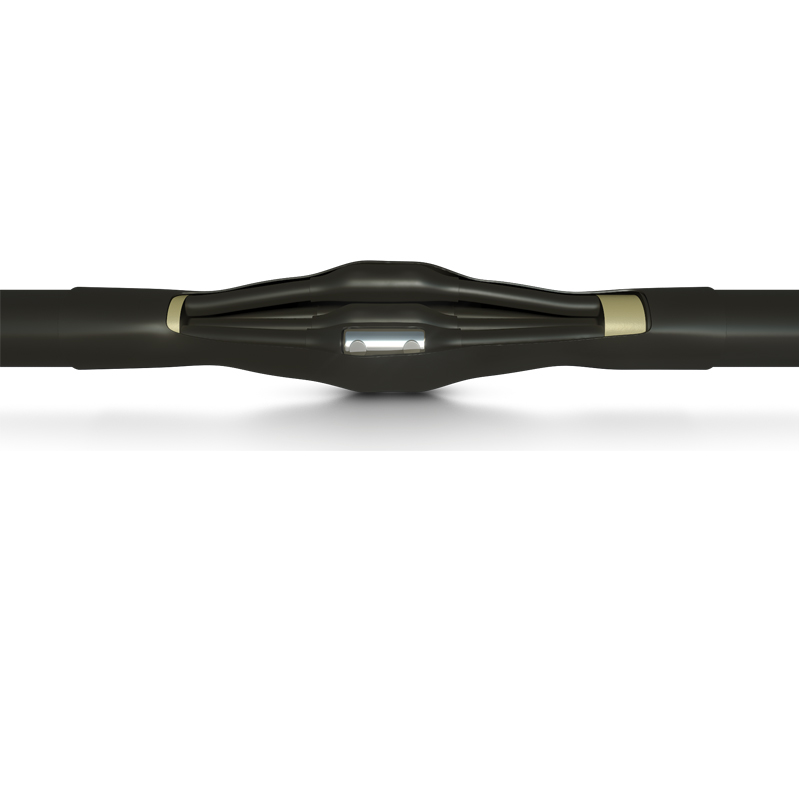

Муфта кабельная соединительная ЗЭТА 5ПСТнг-LS-1, 70-120 мм², полиэтилен без брони, с соединителями

Назначение

Термоусаживаемая соединительная кабельная муфта 5 ПСТ-1 нг-LS ЗЭТАРУС предназначена для соединения 5-жильных силовых кабелей с пластмассовой и ЭПР-изоляцией без брони сечением 70–120 мм² на напряжение до 1 кВ.

Муфта применяется для надежного соединения кабелей в распределительных сетях и обеспечивает полную герметичность, электрическую прочность и пожаробезопасность.

Принцип работы

После монтажа термоусаживаемые элементы под воздействием температуры плотно облегают кабель и соединители жил. Термоплавкий клей, нанесенный на внутреннюю поверхность элементов, обеспечивает полную герметизацию соединения.

После усадки материалы сохраняют механическую прочность и электрическую стойкость не менее 20 кВ/мм в диапазоне температур от -50 до +50 °C.

Преимущества

• Подходит для кабелей с пластмассовой и ЭПР-изоляцией
• Негорючее исполнение нг-LS с пониженным дымо- и газовыделением
• Полная герметизация за счёт термоплавкого клея
• Установка на земле и на воздухе без ограничений по высоте трассы
• Высокая электрическая прочность и механическая стойкость
• Соответствие ТУ и наличие сертификата

Где применяется

• Соединение кабельных линий 0,4–1 кВ
• Промышленные и коммерческие электросети
• Жилые и инфраструктурные объекты
• Кабельные трассы внутри зданий и на открытом воздухе
• Вертикальные и горизонтальные кабельные линии

Монтаж и эксплуатация

• Монтаж выполняется с применением газовой горелки или технического фена
• Кабель должен быть очищен и подготовлен согласно инструкции
• Соединение жил осуществляется болтовыми соединителями
• После усадки необходимо визуально проверить герметичность
• Эксплуатация допускается при температуре от -50 до +50 °C

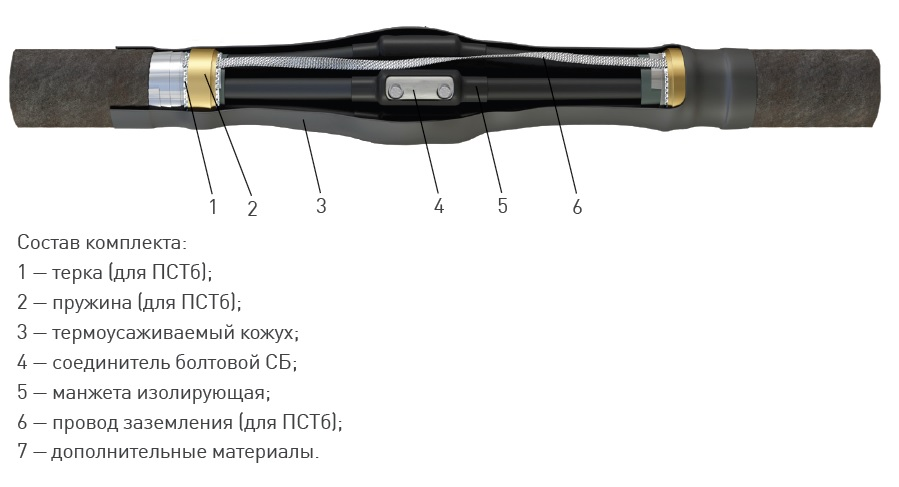

Состав комплекта

• Термоусаживаемые трубки – 5 шт.
• Манжета с клеем – 0,2 м
• Кожух с клеем нг-LS – 0,9 м
• Соединитель болтовой 4СБ-2 – 5 шт.
• Бирка У134
• Пакет п/э (труба)
• Инструкция по монтажу

Технические характеристики

Часто задаваемые вопросы (FAQ)

• Можно ли устанавливать муфту на открытом воздухе?
  Да, муфта предназначена для монтажа как на земле, так и на воздухе.
• Подходит ли для кабелей нг-LS?
  Да, муфта совместима с кабелями нг-LS и соответствует требованиям пожаробезопасности.
• Есть ли ограничения по высоте установки?
  Нет, допускается монтаж без ограничения разности уровней трассы.
• Нужно ли дополнительное оборудование?
  Нет, комплект полностью готов к монтажу.
