Металлорукав IEK Elasta РЗ-ЦХ, Ø25 мм, с зондом, IP40 (50 м)

<h2>Назначение</h2>

<p>Металлорукав ELASTA РЗ-ЦХ-25 с протяжкой предназначен для:</p>

<ul>
<li>
<p>защиты кабелей и проводов от механических повреждений,</p>
</li>
<li>
<p>экранирования от электромагнитных помех,</p>
</li>
<li>
<p>защиты от пыли, влаги и химически агрессивных сред,</p>
</li>
<li>
<p>обеспечения гибкости и подвижности кабельных трасс в труднодоступных или подвижных частях оборудования.</p>
</li>
</ul>

<hr />
<h3>⚙️ Принцип работы</h3>

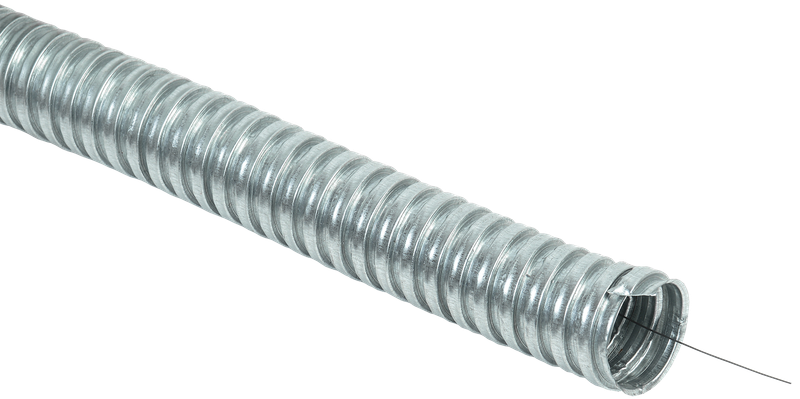

<p>Металлорукав представляет собой гофрированную металлическую трубку с круглым сечением и встроенной протяжкой (стальной проволокой), которая значительно упрощает прокладку кабелей внутри.</p>

<p>Он обеспечивает:</p>

<ul>
<li>механическую защиту кабеля,</li>
<li>гибкость прокладки,</li>
<li>электрическое экранирование (при необходимости).</li>
</ul>

<p>Протяжка используется как направляющая: к ней крепится кабель, и он втягивается в металлорукав.</p>

<hr />
<h3>🏭 Где применяется</h3>

<ul>
<li>
<p>промышленные объекты (станки, производственные линии),</p>
</li>
<li>
<p>распределительные щиты и шкафы автоматики,</p>
</li>
<li>
<p>кабельные трассы на улице или в помещениях,</p>
</li>
<li>
<p>объекты с высокими требованиями к электромагнитной совместимости (ЭМС),</p>
</li>
<li>
<p>в системах видеонаблюдения, связи, КИПиА.</p>
</li>
</ul>

<hr />
<h3>✅ Преимущества</h3>

<ul>
<li>
<p>Протяжка в комплекте — экономит время при монтаже;</p>
</li>
<li>
<p>Гибкость и прочность — легко монтируется в труднодоступных местах;</p>
</li>
<li>
<p>Устойчивость к агрессивным средам — оцинкованная сталь не подвержена коррозии;</p>
</li>
<li>
<p>Защита от ЭМП — обеспечивает экранирование сигнальных и силовых кабелей;</p>
</li>
<li>
<p>Надежность — высокая степень защиты и долговечность.</p>
</li>
</ul>

<hr />
<h3>🔧 Рекомендации по монтажу</h3>

<ul>
<li>
<p>Использовать специальные фитинги и муфты для подключения металлорукава к корпусам щитов и шкафов.</p>
</li>
<li>
<p>При прокладке соблюдать радиус изгиба, указанный производителем (обычно не менее 5 диаметров металлорукава).</p>
</li>
<li>
<p>Не допускать сильного сжатия или растяжения — это снижает срок службы.</p>
</li>
<li>
<p>Прокладку кабеля осуществлять с использованием встроенной протяжки (предварительно зафиксировать конец кабеля к проволоке).</p>
</li>
<li>
<p>Закреплять металлорукав через определённые интервалы (обычно 40–50 см) для предотвращения провисания.</p>
</li>
</ul>

<hr />
<h3>⚠️ Рекомендации по эксплуатации</h3>

<ul>
<li>
<p>Не использовать в местах с постоянной вибрацией без дополнительных мер защиты.</p>
</li>
<li>
<p>Проверять целостность оболочки при регламентном обслуживании.</p>
</li>
<li>
<p>При необходимости заземления — использовать специальные металлические муфты с заземляющим контактом.</p>
</li>
<li>
<p>Не использовать для прокладки под землей без дополнительной герметизации.</p>
</li>
</ul>

<hr />
<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Номин диаметр, мм</td>
<td>25</td>
</tr>
<tr>
<td>Материал</td>
<td>Сталь</td>
</tr>
<tr>
<td>Материал обшивки 1-го покрытия</td>
<td>Без обшивки</td>
</tr>
<tr>
<td>Материал обшивки 2-го покрытия</td>
<td>Без обшивки</td>
</tr>
<tr>
<td>Цвет</td>
<td>Металлик</td>
</tr>
<tr>
<td>Степень защиты - IP</td>
<td>IP40</td>
</tr>
<tr>
<td>Наруж диаметр, мм</td>
<td>30.8</td>
</tr>
<tr>
<td>Внутр диаметр, мм</td>
<td>23.7</td>
</tr>
<tr>
<td>Диаметр условного прохода, мм</td>
<td>23,7</td>
</tr>
<tr>
<td>Прочность при сжатии, Н</td>
<td>-</td>
</tr>
<tr>
<td>Уплотнение</td>
<td>Х/б</td>
</tr>
<tr>
<td>Защитное покрытие поверхности</td>
<td>Оцинкованный (-ая)</td>
</tr>
<tr>
<td>Прочность на изгиб</td>
<td>Гибкий (-ая)</td>
</tr>
<tr>
<td>Наименьший эксплуатац радиус при изгибе R, мм</td>
<td>120</td>
</tr>
</tbody>
</table>
