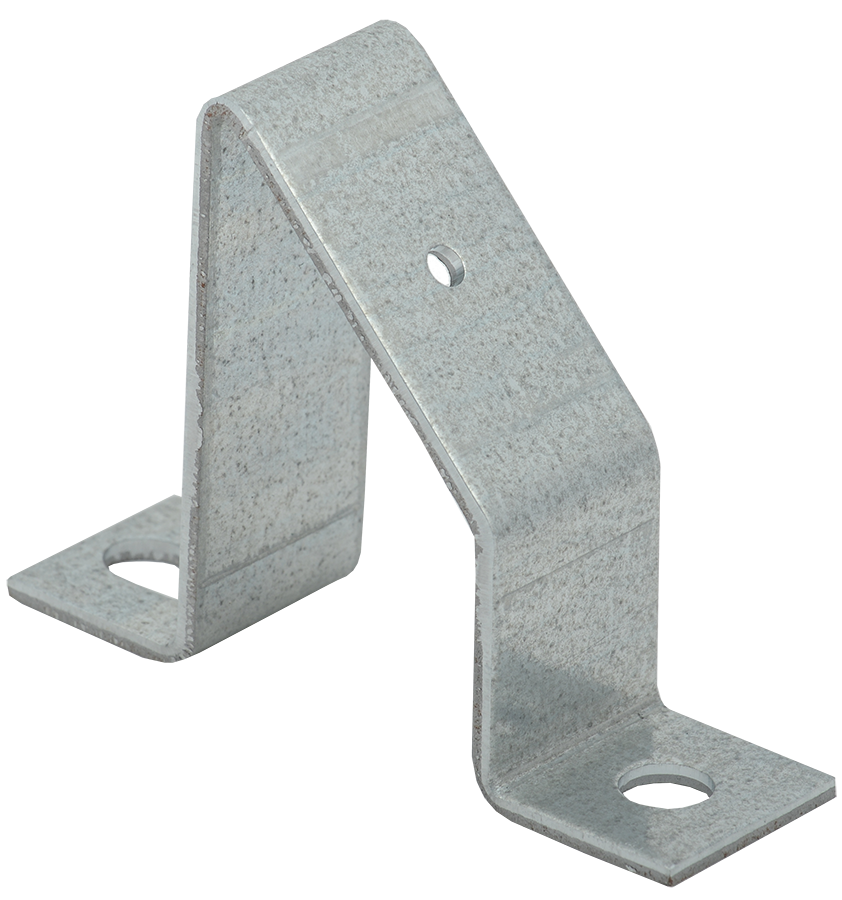

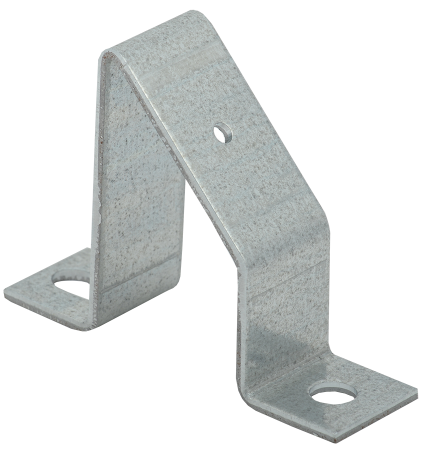

Кронштейн для установки DIN-рейки IEK под углом 45°
Универсальный металлический наклонный кронштейн бренда IEK для монтажа стандартных DIN-реек (TH35) под углом 45 градусов относительно монтажной панели · Предназначен для существенного облегчения подключения проводов и кабелей к клеммным колодкам, модульным выключателям, кросс-модулям и счетчикам электроэнергии в условиях ограниченного внутрищитового пространства (ВРУ, ГРЩ, ШУ, ША) · Изготовлен из прочной оцинкованной листовой стали, стойкой к коррозии и выдерживающей значительные механические нагрузки · Оснащен резьбовыми и крепежными отверстиями для удобного монтажа винтами М5/М6 · Повышает эргономику сборки и обслуживания электрощитового оборудования
Описание
Наклонный металлической кронштейн IEK для установки DIN-рейки под углом 45° — это специализированный монтажный аксессуар, спроектированный для оптимизации размещения модульного электрооборудования, проходных силовых клемм и распределительных блоков внутри силовых шкафов и распределительных щитов.
При сборке плотных электрощитов стандартный плоский монтаж DIN-рейки часто затрудняет доступ инструмента к зажимам и укладку жестких кабелей большого сечения. Установка DIN-рейки под углом 45 градусов разворачивает лицевую панель автоматов и клеммников к монтажнику, существенно упрощая визуальный контроль маркировки, затяжку винтовых контактов и трассировку проводников в кабель-каналах.
Кронштейн выкован из высококачественной листовой стали с гальваническим оцинкованным покрытием, защищающим деталь от образования ржавчины во влажных помещениях. Конструкция включает готовые отверстия под винты М5/М6 для быстрой фиксации кронштейна на монтажной плате или профиле щита и последующего крепления DIN-рейки.
| Наименование / Тип изделия | Кронштейн для установки DIN-рейки под углом 45° |
| Торговая марка / Бренд | IEK (ИЭК) |
| Угол наклона относительно плоскости | 45 градусов (45°) |
| Совместимые типы DIN-реек | Стандартные рейки типа TH35-7.5 и TH35-15 (ширина 35 мм) |
| Материал изделия | Профилированная листовая сталь |
| Толщина металла | 1.5 … 2.0 мм |
| Вид защитного покрытия | Гальваническое цинкование (антикоррозийное) |
| Отверстия для крепления DIN-рейки | Резьбовые отверстия М5 |
| Отверстия для фиксации на панели | Овальные / круглые отверстия под винты М6 |
| Допустимая статическая нагрузка | до 15–20 кг (на пару кронштейнов) |
| Диапазон рабочих температур | −60 °C … +80 °C |
| Соответствие стандартам | ГОСТ Р 50827-95, ТР ТС 004/2011 |
Функциональное назначение геометрических элементов кронштейна IEK под углом 45°:
| Элемент конструкции | Техническая характеристика | Назначение и преимущество |
|---|---|---|
| Наклонная плоскость 45° | Фиксированный угол изгиба металла | Ориентирует DIN-рейку под оптимальным углом для комфортного расключения проводов. |
| Основание кронштейна | Плоская опорная площадка с отверстием М6 | Жестко фиксирует кронштейн на монтажной панели, раме или траверсе щита. |
| Резьбовые гнезда М5 | Калиброванная резьба под винты | Позволяет быстро прикрутить отрезок DIN-рейки без использования гаек с обратной стороны. |
Сферы применения кронштейнов для установки DIN-рейки под углом 45° IEK:
| Сфера применения | Тип оборудования / шкафа | Назначение кронштейна |
|---|---|---|
| Главные распределительные щиты (ГРЩ, ВРУ) | Вводные и распределительные панели 0.4 кВ | Наклонное размещение рядов наборных зажимов для удобства подвода кабелей большого сечения. |
| Шкафы автоматики и КИПиА | Шкафы управления насосами, вентиляцией, АСУ ТП | Монтаж промежуточных реле, контроллеров и клеммных блоков в глубоких корпусах. |
| Щиты учета и распределения (ЩУ, ЩР) | Уличные и этажные электрощиты | Оптимизация пространства при монтаже счетчиков и вводных защитных аппаратов. |
Зачем ставить DIN-рейку под углом 45 градусов?
Установка под углом 45° разворачивает подключение клемм и автоматов к электромонтажнику. Это облегчает ввод жестких кабелей, упрощает затяжку винтов и считывание маркировки в глубоких или узких электрощитах.
Подходит ли этот кронштейн для любых DIN-реек?
Да, кронштейн универсален и рассчитан на крепеж всех стандартных оцинкованных и перфорированных DIN-реек типа **TH35** шириной 35 мм (как высотой 7.5 мм, так и 15 мм).
Какими винтами крепить DIN-рейку к кронштейну?
В наклонной площадке кронштейна предусмотрены резьбовые отверстия под стандартные винты **М5**. Прикручивать рейку удобно с помощью коротких винтов М5×8 или М5×10 мм.
Сколько кронштейнов нужно на одну DIN-рейку?
Для стандартных отрезков рейки длиной до 300–500 мм достаточно **двух кронштейнов** по краям. При длинных рейках (от 600 мм и выше) или тяжелой нагрузке из силовых клемм рекомендуется устанавливать дополнительный промежуточный кронштейн по центру.
