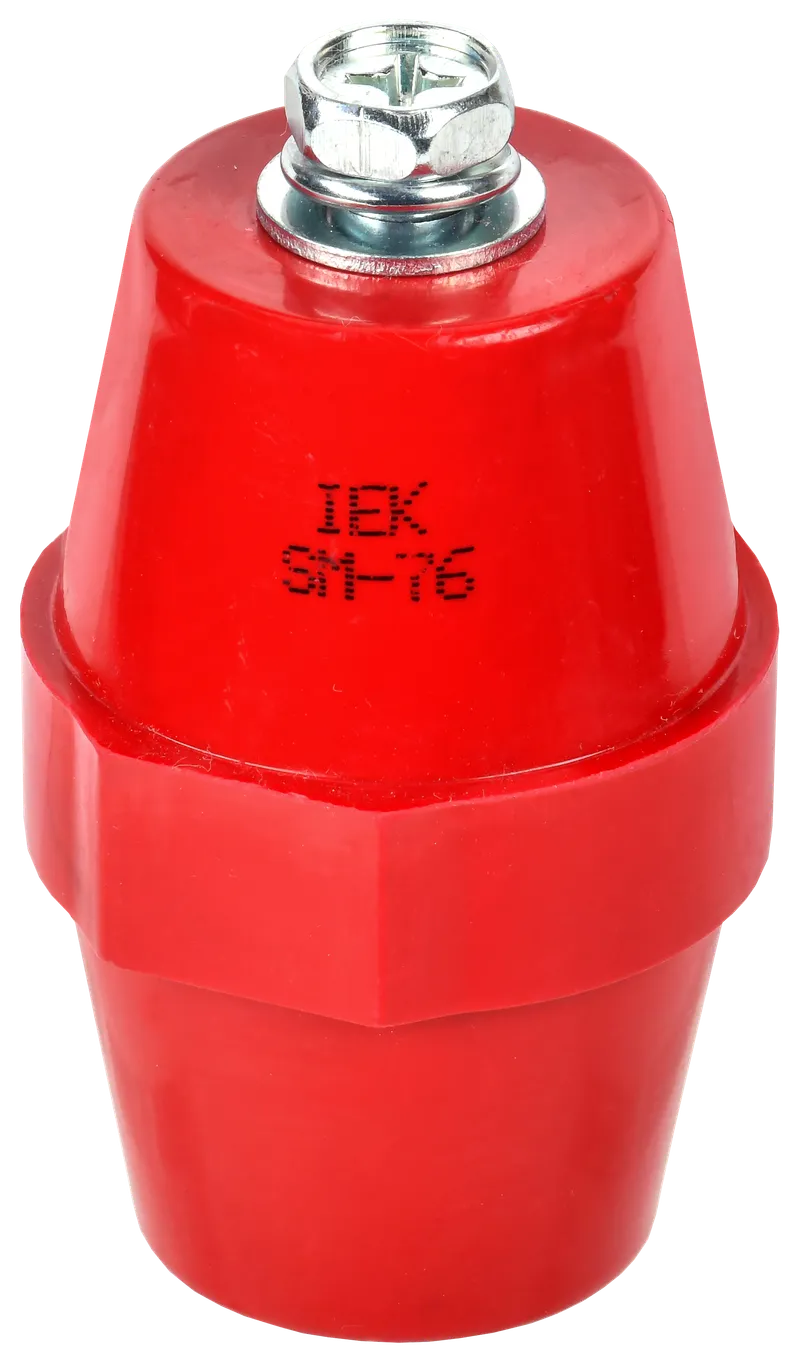

Изолятор шинный IEK SM76 (М10), 1 кВ, с болтом

<h2>Описание</h2>

<p>Изолятор шинный SM76 (М10) с номиналом 1250А и напряжением 1кВ от компании IEK — это надежное решение для обеспечения надежной и безопасной работы электрических систем.</p>

<h3>Преимущества:</h3>

<ol>
<li>Высокая прочность: корпус изолятора изготовлен из специального, стойкого к механическим воздействиям, негорючего полимера, что обеспечивает долговечность и надежность.</li>
<li>Долгий срок службы: изолятор рассчитан на срок службы до 30 лет, что делает его экономически выгодным решением.</li>
<li>Гарантия: производитель предоставляет гарантию на изделие сроком 3 года, что подтверждает его качество.</li>
<li>Эффективная изоляция: обеспечивает надежную изоляцию токоведущих частей от корпуса и панелей, что повышает безопасность эксплуатации.</li>
<li>Удобство установки: оснащен болтом для крепления, что упрощает процесс монтажа и демонтажа.</li>
<li>Устойчивость к внешним воздействиям: изолятор хорошо переносит различные климатические условия, что делает его подходящим для использования как в помещениях, так и на открытом воздухе.</li>
</ol>

<h3>Применение:</h3>

<ul>
<li>Электрические шкафы: используется для крепления токоведущих шин внутри силовых шкафов.</li>
<li>Применяется в промышленных электрических системах для для защиты токоведущих частей от коротких замыканий и других аварийных ситуаций.</li>
<li>Используется на подстанциях и в распределительных сетях, где требуется высокая степень изоляции.</li>
</ul>

<p><img alt="" src="https://images.satu.kz/229128701_w640_h2048_izobrazhenie_2024_12_07_144053567.png?fresh=1&;PIMAGE_ID=229128701" style="width: 233px; height: 116px;" /></p>

<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Количество полюсов</td>
<td>1</td>
</tr>
<tr>
<td>Макс. номин. ток, А</td>
<td>1250</td>
</tr>
<tr>
<td>Метрический размер резьбы - М</td>
<td>10</td>
</tr>
<tr>
<td>Пакет шин 5(3), 10(2)</td>
<td>Нет</td>
</tr>
<tr>
<td>Цвет</td>
<td>Красный</td>
</tr>
<tr>
<td>Высота, мм</td>
<td>76.0</td>
</tr>
<tr>
<td>Номин раб напряжение, В</td>
<td>1000</td>
</tr>
<tr>
<td>Длина резьбы, мм</td>
<td>16</td>
</tr>
<tr>
<td>Вид или марка материала</td>
<td>Полиамид усиленный стекловолокном</td>
</tr>
<tr>
<td>Материал</td>
<td>Полимерный материал</td>
</tr>
<tr>
<td>Температура эксплуатации, °C</td>
<td>-40...60</td>
</tr>
<tr>
<td>Расстояние между шинами, мм</td>
<td>50...125</td>
</tr>
<tr>
<td>Выдерж напряж грозового импульса, кВ</td>
<td>25.0</td>
</tr>
<tr>
<td>Механическая разрушающая сила на изгиб, кН</td>
<td>30</td>
</tr>
<tr>
<td>Механический разрушающий крутящий момент, кНм</td>
<td>0.8</td>
</tr>
<tr>
<td>Наибольший наружн диаметр, мм</td>
<td>50</td>
</tr>
<tr>
<td>Наименьший наружн диаметр, мм</td>
<td>36</td>
</tr>
<tr>
<td>Кол-во болтов на изолятор, шт</td>
<td>2</td>
</tr>
</tbody>
</table>

<h2> Габаритный чертеж</h2>

<p><img alt="" src="https://images.satu.kz/211083726_w640_h2048_izobrazhenie_2023_09_26_164256610.png?fresh=1&;PIMAGE_ID=211083726" style="width: 640px; height: 900px;" /></p>
