Изолятор шинный IEK SM25 (М6), 1 кВ, с болтом

<h2>Назначение</h2>

<p>Изолятор SM25 (М6) используется для надежной электрической изоляции токоведущих шин и элементов внутри электрических щитов, распределительных устройств, шкафов автоматики и другой электроаппаратуры.<br />
Основная задача — обеспечить механическую фиксацию токоведущих элементов и предотвратить пробой и короткое замыкание на корпус или между фазами.</p>

<hr />
<h3>⚙️ Принцип работы</h3>

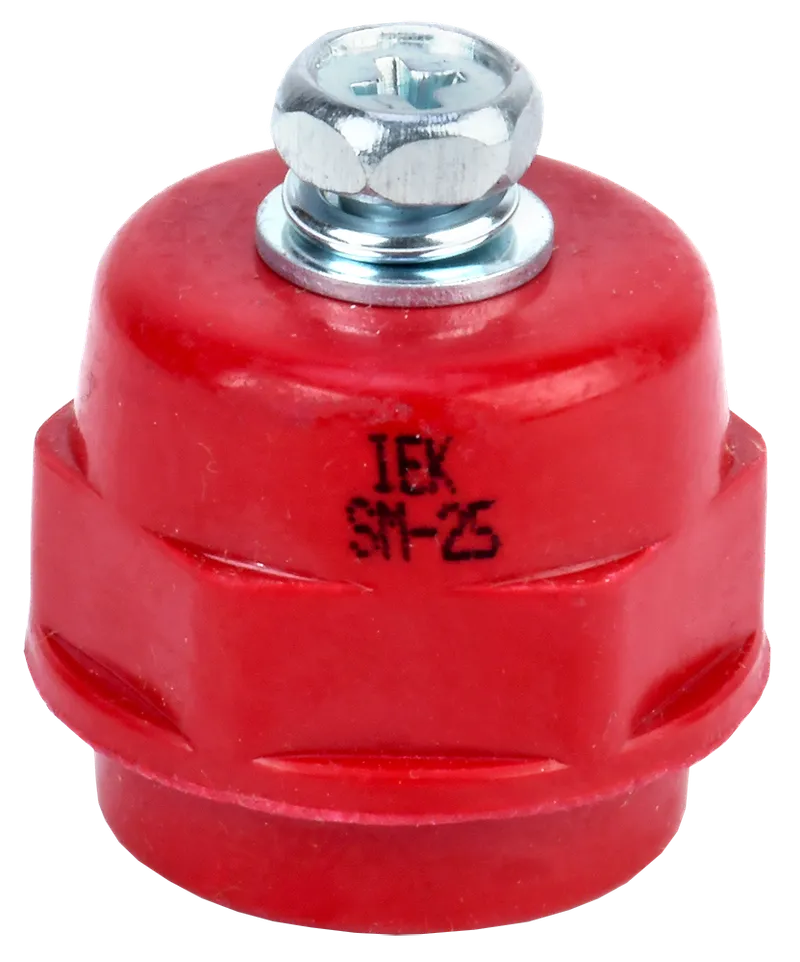

<p>Изолятор SM25 представляет собой цилиндрическую опору из прочного диэлектрического материала (обычно фенопласт или эпоксидная смола), внутри которой установлен стальной болт М6 с оцинкованным покрытием.</p>

<p>Принцип работы:</p>

<ul>
<li>
<p>Изолятор удерживает шину (или другой токоведущий элемент) на необходимом расстоянии от токопроводящих конструкций (корпуса, рам и т.п.).</p>
</li>
<li>
<p>Благодаря своим электрическим и механическим свойствам, он выдерживает номинальные токи до 275 А и напряжение до 1 кВ.</p>
</li>
<li>
<p>Надёжная фиксация обеспечивается благодаря встроенному болту.</p>
</li>
</ul>

<hr />
<h3>🏢 Где применяется</h3>

<ul>
<li>
<p>Вводные распределительные устройства (ВРУ).</p>
</li>
<li>
<p>Щиты освещения и распределения.</p>
</li>
<li>
<p>Электрощиты управления насосами, вентиляцией, обогревом.</p>
</li>
<li>
<p>Щиты АВР (автоматического ввода резерва).</p>
</li>
<li>
<p>Промышленные распределительные шкафы.</p>
</li>
<li>
<p>Станции и подстанции.</p>
</li>
<li>
<p>Любые установки, где требуется жёсткое и безопасное крепление токоведущих шин.</p>
</li>
</ul>

<hr />
<h3>✅ Преимущества</h3>

<ul>
<li>
<p>Высокая механическая прочность — надежная фиксация при вибрациях и механических нагрузках.</p>
</li>
<li>
<p>Высокая изоляционная способность — классическое рабочее напряжение до 1 кВ.</p>
</li>
<li>
<p>Компактные размеры — удобно интегрируется даже в плотной компоновке щитов.</p>
</li>
<li>
<p>Устойчивость к нагреву и влаге — применим как в сухих, так и во влажных помещениях.</p>
</li>
<li>
<p>Соответствие стандартам безопасности — проверен на диэлектрическую прочность и механическую нагрузку.</p>
</li>
<li>
<p>Простота монтажа — крепление "болт-гайка" М6 облегчает установку шин и других элементов.</p>
</li>
</ul>

<hr />
<h3>🛠️ Рекомендации по монтажу</h3>

<ol>
<li>
<p>Подбор крепежа:<br />
Используйте болты и шайбы с антикоррозийным покрытием (цинк или нержавейку).</p>
</li>
<li>
<p>Монтажные усилия:<br />
Не превышайте рекомендованный момент затяжки болтов, чтобы избежать разрушения изолятора.</p>
</li>
<li>
<p>Расчёт расстояний:<br />
Учитывайте требования ПУЭ по расстоянию между токоведущими частями и заземлёнными элементами.</p>
</li>
<li>
<p>Очистка поверхности:<br />
Перед установкой изолятора проверьте его на наличие загрязнений, трещин и повреждений.</p>
</li>
<li>
<p>Проверка затяжки:<br />
После установки и через 1-2 недели эксплуатации желательно проверить плотность затяжки.</p>
</li>
<li>
<p>Учет температурных расширений:<br />
Если изоляторы используются в средах с большими температурными перепадами — выбирайте подходящие допуски.</p>
</li>
</ol>

<hr />
<h3>⚡ Рекомендации по эксплуатации</h3>

<ul>
<li>
<p>Периодически (раз в полгода) проверяйте на наличие трещин и следов теплового воздействия.</p>
</li>
<li>
<p>Избегайте контакта с агрессивными химическими веществами.</p>
</li>
<li>
<p>При необходимости допускается аккуратная очистка изолятора мягкой ветошью и спиртовым раствором.</p>
</li>
<li>
<p>Следите за чистотой поверхности — пыль и влага могут снижать изоляционные свойства.</p>
</li>
</ul>

<hr />
<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Количество полюсов</td>
<td>1</td>
</tr>
<tr>
<td>Макс. номин. ток, А</td>
<td>275</td>
</tr>
<tr>
<td>Метрический размер резьбы - М</td>
<td>6</td>
</tr>
<tr>
<td>Пакет шин 5(3), 10(2)</td>
<td>Нет</td>
</tr>
<tr>
<td>Выдерж напряж грозового импульса, кВ</td>
<td>6.0</td>
</tr>
<tr>
<td>Длина резьбы, мм</td>
<td>9</td>
</tr>
<tr>
<td>Высота, мм</td>
<td>25.0</td>
</tr>
<tr>
<td>Температура эксплуатации, °C</td>
<td>-40...60</td>
</tr>
<tr>
<td>Кол-во болтов на изолятор, шт</td>
<td>2</td>
</tr>
<tr>
<td>Толщина шин, мм</td>
<td>-</td>
</tr>
<tr>
<td>Вид или марка материала</td>
<td>Полиамид усиленный стекловолокном</td>
</tr>
<tr>
<td>Механ разрушающая сила на изгиб, кН</td>
<td>6</td>
</tr>
<tr>
<td>Наименьший наружн диаметр, мм</td>
<td>25</td>
</tr>
<tr>
<td>Механ разрушающий крутящий момент, кНм</td>
<td>0.2</td>
</tr>
<tr>
<td>Материал</td>
<td>Полимерный материал</td>
</tr>
<tr>
<td>Цвет</td>
<td>Красный</td>
</tr>
<tr>
<td>Наибольший наружн диаметр, мм</td>
<td>30</td>
</tr>
<tr>
<td>Расстояние между шинами, мм</td>
<td>50...125</td>
</tr>
<tr>
<td>Номин раб напряжение, В</td>
<td>1000</td>
</tr>
</tbody>
</table>
