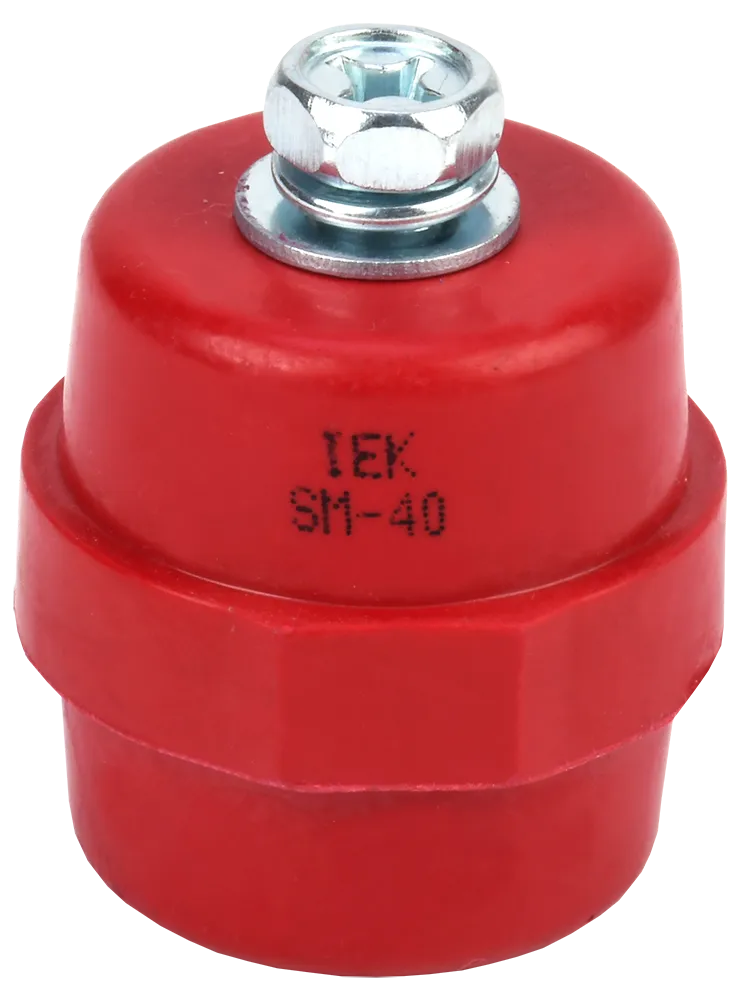

Изолятор шинный IEK SM40 (М8), 1 кВ, с болтом

<h2>Назначение:</h2>

<p>Изолятор SM40 (М8) предназначен для крепления и электрической изоляции токоведущих шин, соединений и токопроводов в распределительных устройствах и электрощитах.</p>

<p>Он обеспечивает надежную электрическую изоляцию элементов, находящихся под потенциалом, от корпуса и между собой, предотвращая пробой и короткие замыкания.</p>

<hr />
<h3>⚙️ Принцип работы:</h3>

<p>Изолятор выполняет две основные функции:</p>

<ol>
<li>
<p>Механическая опора — надежно фиксирует токоведущие элементы (например, шины или кабельные наконечники) внутри щитов и распределительных устройств.</p>
</li>
<li>
<p>Электрическая изоляция — предотвращает утечку тока и пробой на корпус или другие элементы конструкции.</p>
</li>
</ol>

<p>Конструкция изолятора:</p>

<ul>
<li>
<p>Корпус из прочного диэлектрического материала (обычно DMC — Dough Molding Compound).</p>
</li>
<li>
<p>Встроенный болт М8, с помощью которого производится монтаж шин и прочих компонентов.</p>
</li>
</ul>

<hr />
<h3>💡 Где применяется:</h3>

<ul>
<li>
<p>Электрощиты (ВРУ, ГРЩ, ЩО, ЩУ и т.п.)</p>
</li>
<li>
<p>Сборные шинные конструкции.</p>
</li>
<li>
<p>Распределительные устройства низкого напряжения.</p>
</li>
<li>
<p>Коммутационные шкафы.</p>
</li>
<li>
<p>Электротехническое оборудование для промышленных предприятий и гражданских объектов.</p>
</li>
</ul>

<hr />
<h3>✅ Преимущества:</h3>

<ul>
<li>
<p>Высокая прочность: выдерживает ток до 475 А и напряжение до 1000 В.</p>
</li>
<li>
<p>Компактный размер: диаметр изолятора всего 40 мм, подходит для щитов с ограниченным пространством.</p>
</li>
<li>
<p>Стойкость к нагреву и старению: материал корпуса не теряет своих изолирующих свойств при длительной эксплуатации.</p>
</li>
<li>
<p>Химическая стойкость: устойчив к воздействию влаги, масел и агрессивной среды.</p>
</li>
<li>
<p>Простота монтажа: стандартный болт М8, что упрощает крепеж токоведущих элементов.</p>
</li>
</ul>

<hr />
<h3>🛠️ Рекомендации по монтажу:</h3>

<ol>
<li>
<p>Перед установкой проверить изолятор на отсутствие трещин и повреждений.</p>
</li>
<li>
<p>Монтаж изолятора производить на ровную и чистую поверхность.</p>
</li>
<li>
<p>При затяжке болтов соблюдать рекомендованный крутящий момент, чтобы не допустить трещин в корпусе.</p>
</li>
<li>
<p>Убедиться, что расстояния между токоведущими элементами и корпусом соответствуют требованиям по изоляции.</p>
</li>
<li>
<p>Использовать в электрошкафах и распределительных устройствах с температурой эксплуатации от -40°C до +100°C.</p>
</li>
<li>
<p>Для уличных условий — применять внутри герметичных или защищенных от влаги корпусов.</p>
</li>
</ol>

<hr />
<h3>⚡️ Рекомендации по эксплуатации:</h3>

<ul>
<li>
<p>Периодически проверять механическую целостность и отсутствие трещин.</p>
</li>
<li>
<p>При перегреве шин или постоянной работе на токах близких к номинальному (475А) проверять состояние изоляции не реже, чем при каждом плановом осмотре электроустановки.</p>
</li>
<li>
<p>Избегать избыточных механических нагрузок и вибрации.</p>
</li>
<li>
<p>При загрязнении — очищать сухой или слегка влажной тканью, не допуская попадания влаги в соединения.</p>
</li>
</ul>

<hr />
<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Количество полюсов</td>
<td>1</td>
</tr>
<tr>
<td>Тип конструкции</td>
<td>Изолятор SM</td>
</tr>
<tr>
<td>Макс. номин. ток, А</td>
<td>475</td>
</tr>
<tr>
<td>Метрический размер резьбы - М</td>
<td>8</td>
</tr>
<tr>
<td>Пакет шин 5(3), 10(2)</td>
<td>Нет</td>
</tr>
<tr>
<td>Наименьший наружн диаметр, мм</td>
<td>34</td>
</tr>
<tr>
<td>Расстояние между шинами, мм</td>
<td>50...125</td>
</tr>
<tr>
<td>Цвет</td>
<td>Красный</td>
</tr>
<tr>
<td>Материал</td>
<td>Полимерный материал</td>
</tr>
<tr>
<td>Наибольший наружн диаметр, мм</td>
<td>41</td>
</tr>
<tr>
<td>Температура эксплуатации, °C</td>
<td>-40...60</td>
</tr>
<tr>
<td>Номин раб напряжение, В</td>
<td>1000</td>
</tr>
<tr>
<td>Выдерж напряж грозового импульса, кВ</td>
<td>12.0</td>
</tr>
<tr>
<td>Вид или марка материала</td>
<td>Полиамид усиленный стекловолокном</td>
</tr>
<tr>
<td>Механ разрушающая сила на изгиб, кН</td>
<td>10</td>
</tr>
<tr>
<td>Кол-во болтов на изолятор, шт</td>
<td>2</td>
</tr>
<tr>
<td>Высота, мм</td>
<td>40.0</td>
</tr>
<tr>
<td>Длина резьбы, мм</td>
<td>12</td>
</tr>
<tr>
<td>Механ разрушающий крутящий момент, кНм</td>
<td>0.6</td>
</tr>
</tbody>
</table>
