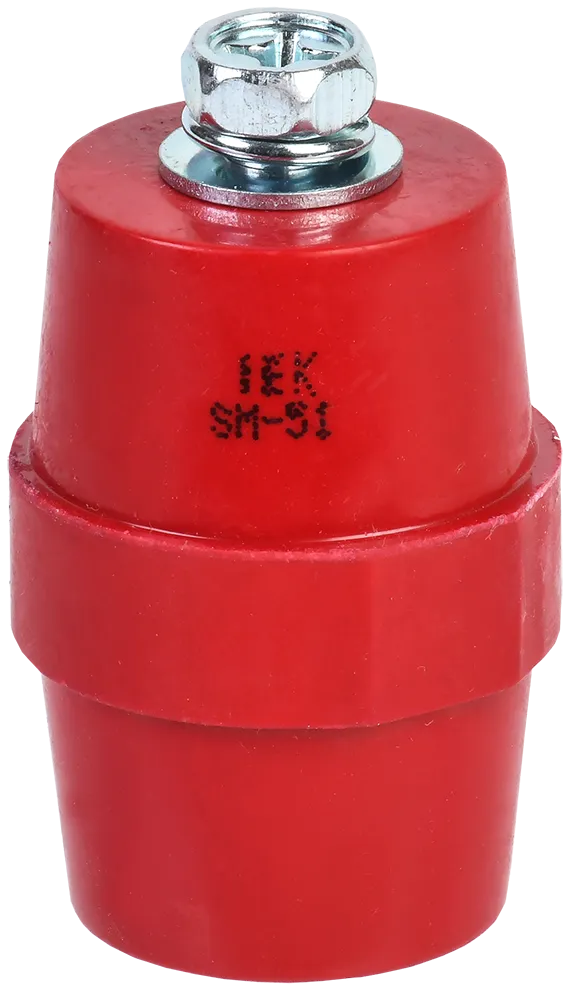

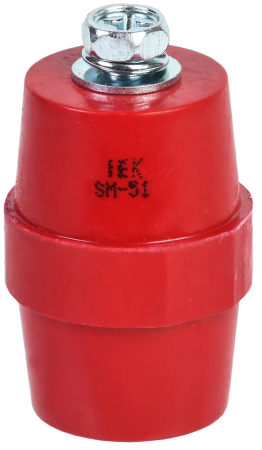

Изолятор шинный IEK SM51 (М8), 1 кВ, с болтом

<p>Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.</p>

<p>Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).</p>

<p><img alt="" src="https://images.satu.kz/201864778_201864778.jpg?PIMAGE_ID=201864778" style="width:426px;height:128px" /></p>

<h2>Преимущества</h2>

<ul>
<li>Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления</li>
</ul>

<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Цвет</td>
<td>Красный</td>
</tr>
<tr>
<td>Высота</td>
<td>51.0 мм</td>
</tr>
<tr>
<td>Номин раб напряжение</td>
<td>1000 В</td>
</tr>
<tr>
<td>Длина резьбы</td>
<td>12 мм</td>
</tr>
<tr>
<td>Вид или марка материала</td>
<td>Полиамид усиленный стекловолокном</td>
</tr>
<tr>
<td>Количество полюсов</td>
<td>1</td>
</tr>
<tr>
<td>Материал</td>
<td>Полимерный материал</td>
</tr>
<tr>
<td>Температура эксплуатации</td>
<td>-40...+60 °C</td>
</tr>
<tr>
<td>Расстояние между шинами</td>
<td>50...125 мм</td>
</tr>
<tr>
<td>Метрический размер резьбы - М</td>
<td>8</td>
</tr>
<tr>
<td>Макс. номин. ток</td>
<td>680 А</td>
</tr>
<tr>
<td>Выдерж напряж грозового импульса</td>
<td>15.0 кВ</td>
</tr>
<tr>
<td>Механ разрушающая сила на изгиб</td>
<td>20 кН</td>
</tr>
<tr>
<td>Механ разрушающий крутящий момент</td>
<td>0.8 кНм</td>
</tr>
<tr>
<td>Наибольший наружн диаметр</td>
<td>36 мм</td>
</tr>
<tr>
<td>Наименьший наружн диаметр</td>
<td>30 мм</td>
</tr>
<tr>
<td>Кол-во болтов на изолятор</td>
<td>2 шт</td>
</tr>
</tbody>
</table>
