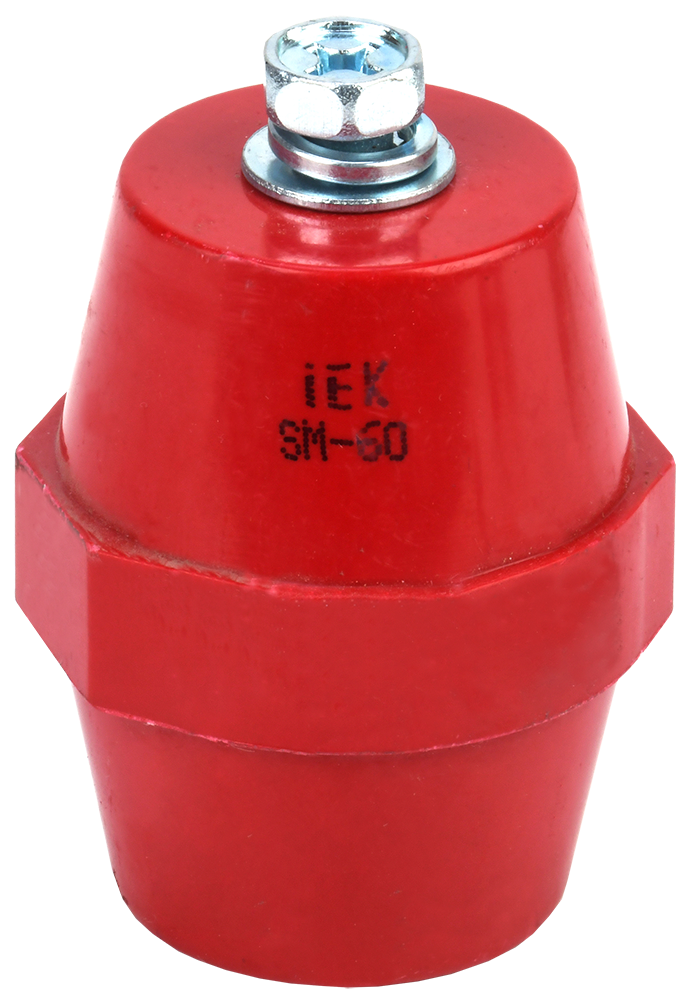

Изолятор шинный IEK SM60 (М8), 1 кВ, с болтом

<h2>Описание</h2>

<p>Изолятор SM60 предназначен для электрической изоляции токоведущих частей в электроустановках, распределительных щитах и шинопроводах.</p>

<p>Он используется для крепления и поддержки токопроводящих элементов, обеспечивая их безопасное функционирование и предотвращая короткие замыкания.</p>

<p>Изолятор изготовлен из прочного электроизоляционного материала, который препятствует прохождению электрического тока между закрепляемыми элементами и корпусом оборудования.</p>

<p>Встроенный металлический болт (М8) обеспечивает надежное крепление шин и других токопроводящих элементов.</p>

<h3>Преимущества</h3>

<ul>
<li>Высокая механическая прочность – выдерживает значительные нагрузки.</li>
<li>Отличные диэлектрические свойства – предотвращает пробой на корпус.</li>
<li>Термостойкость – устойчив к высоким температурам.</li>
<li>Устойчивость к агрессивным средам – не подвержен коррозии.</li>
<li>Простота монтажа – благодаря встроенному болту легко устанавливается.</li>
</ul>

<h3>Область применения</h3>

<ul>
<li>Распределительные и силовые щиты.</li>
<li>Низковольтные комплектные устройства (НКУ).</li>
<li>Электрощиты промышленных и бытовых объектов.</li>
<li>Шинопроводы и токопроводящие системы.</li>
<li>Системы заземления и защиты.</li>
</ul>

<h3>Рекомендации по монтажу и эксплуатации</h3>

<ul>
<li>Перед установкой убедитесь в чистоте и отсутствии повреждений на изоляторе.</li>
<li>Крепление должно производиться с использованием штатного резьбового соединения (М8).</li>
<li>Соблюдайте допустимые механические и электрические нагрузки (750А, 1кВ).</li>
<li>Избегайте воздействия агрессивных химических веществ, превышающих заявленные нормы.</li>
<li>Периодически проводите осмотр изолятора на наличие повреждений или загрязнений.</li>
</ul>

<p>При соблюдении рекомендаций изолятор обеспечит надежную и долговечную работу электроустановки.</p>

<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Количество полюсов</td>
<td>1</td>
</tr>
<tr>
<td>Тип конструкции</td>
<td>IEK_V0000463</td>
</tr>
<tr>
<td>Макс. номин. ток, А</td>
<td>750</td>
</tr>
<tr>
<td>Метрический размер резьбы - М</td>
<td>8</td>
</tr>
<tr>
<td>Пакет шин 5(3), 10(2)</td>
<td>Нет</td>
</tr>
<tr>
<td>Номин раб напряжение, В</td>
<td>1000</td>
</tr>
<tr>
<td>Расстояние между шинами, мм</td>
<td>50...125</td>
</tr>
<tr>
<td>Выдерж напряж грозового импульса, кВ</td>
<td>20.0</td>
</tr>
<tr>
<td>Механ разрушающий крутящий момент, кНм</td>
<td>0.8</td>
</tr>
<tr>
<td>Длина резьбы, мм</td>
<td>15</td>
</tr>
<tr>
<td>Материал</td>
<td>Полимерный материал</td>
</tr>
<tr>
<td>Механ разрушающая сила на изгиб, кН</td>
<td>20</td>
</tr>
<tr>
<td>Наибольший наружн диаметр, мм</td>
<td>46</td>
</tr>
<tr>
<td>Цвет</td>
<td>Красный</td>
</tr>
<tr>
<td>Высота, мм</td>
<td>60.0</td>
</tr>
<tr>
<td>Вид или марка материала</td>
<td>Полиамид усиленный стекловолокном</td>
</tr>
<tr>
<td>Наименьший наружн диаметр, мм</td>
<td>34</td>
</tr>
<tr>
<td>Кол-во болтов на изолятор, шт</td>
<td>2</td>
</tr>
</tbody>
</table>
