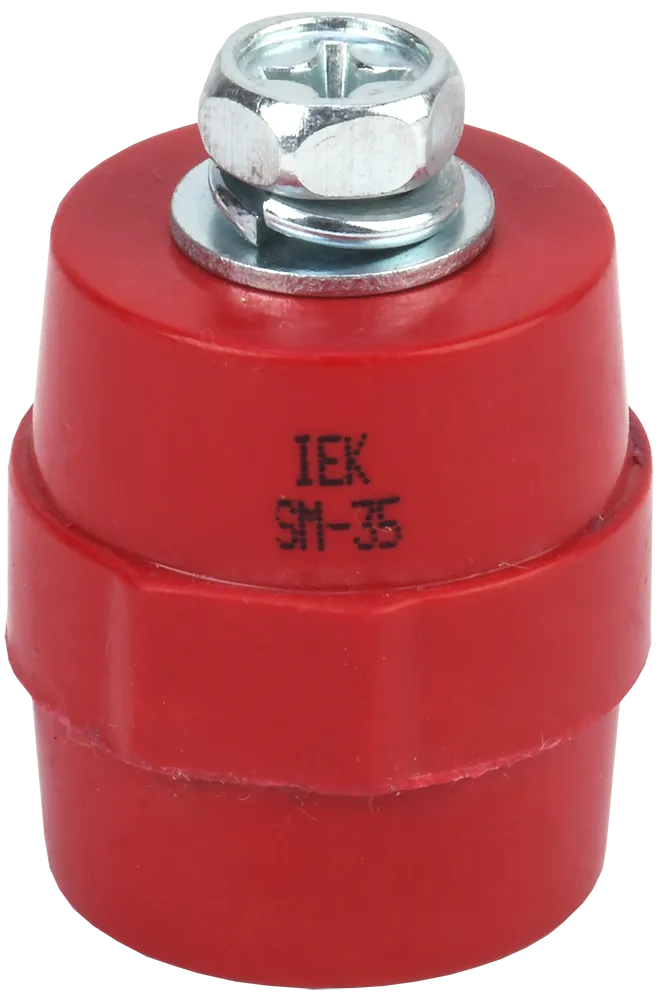

Изолятор шинный IEK SM35 (М8), 1 кВ, с болтом

<h2>Изолятор силовой SM35 (М8) 380А 1кВ с болтом IEK</h2>

<h3>Назначение</h3>

<p>Изолятор силовой SM35 с болтом <a title="www.google.com/search?q=IEK">IEK</a> — это важный элемент в электрических системах, который обеспечивает надежную изоляцию и крепление токоведущих шин. </p>

<h3>Преимущества:</h3>

<ol>
<li>Устойчивость к высоким напряжениям: номинальное рабочее напряжение составляет 1000В, а выдержка напряжения грозового импульса достигает 10кВ.</li>
<li>Удобство установки: конструкция с болтом (М8) обеспечивает простоту монтажа и надежное крепление.</li>
<li>Широкий диапазон применения: изоляторы могут использоваться в различных силовых шкафах и сборках, что делает их универсальными.</li>
<li>Компактные размеры: высота изолятора составляет всего 35 мм, что позволяет использовать его в ограниченных пространствах.</li>
<li>Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.</li>
</ol>

<h3>Применение:</h3>

<ul>
<li>Электрические шкафы: изоляторы SM35 используются для крепления токоведущих шин внутри силовых шкафов.</li>
<li>Промышленные установки: находят применение в различных промышленных установках, где требуется высокая степень изоляции и безопасность.</li>
<li>Энергетические системы: используются в распределительных сетях и подстанциях для обеспечения надежной работы оборудования.</li>
</ul>

<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Количество полюсов</td>
<td>1</td>
</tr>
<tr>
<td>Макс. номин. ток, А</td>
<td>380</td>
</tr>
<tr>
<td>Метрический размер резьбы - М</td>
<td>8</td>
</tr>
<tr>
<td>Пакет шин 5(3), 10(2)</td>
<td>Нет</td>
</tr>
<tr>
<td>Цвет</td>
<td>Красный</td>
</tr>
<tr>
<td>Высота, мм</td>
<td>35.0</td>
</tr>
<tr>
<td>Номин раб напряжение, В</td>
<td>1000</td>
</tr>
<tr>
<td>Длина резьбы, мм</td>
<td>12</td>
</tr>
<tr>
<td>Вид или марка материала</td>
<td>Полиамид усиленный стекловолокном</td>
</tr>
<tr>
<td>Материал</td>
<td>Полимерный материал</td>
</tr>
<tr>
<td>Температура эксплуатации, °C</td>
<td>-40...60</td>
</tr>
<tr>
<td>Расстояние между шинами, мм</td>
<td>50...125</td>
</tr>
<tr>
<td>Выдерж напряж грозового импульса, кВ</td>
<td>10.0</td>
</tr>
<tr>
<td>Механ разрушающая сила на изгиб, кН</td>
<td>10</td>
</tr>
<tr>
<td>Механ разрушающий крутящий момент, кНм</td>
<td>0.6</td>
</tr>
<tr>
<td>Наибольший наружн диаметр, мм</td>
<td>32</td>
</tr>
<tr>
<td>Наименьший наружн диаметр, мм</td>
<td>28</td>
</tr>
<tr>
<td>Кол-во болтов на изолятор, шт</td>
<td>2</td>
</tr>
</tbody>
</table>

<h2> Габаритный чертеж</h2>

<p><img alt="" src="https://images.satu.kz/211083726_w640_h2048_izobrazhenie_2023_09_26_164256610.png?fresh=1&;PIMAGE_ID=211083726" style="width: 640px; height: 900px;" /></p>
