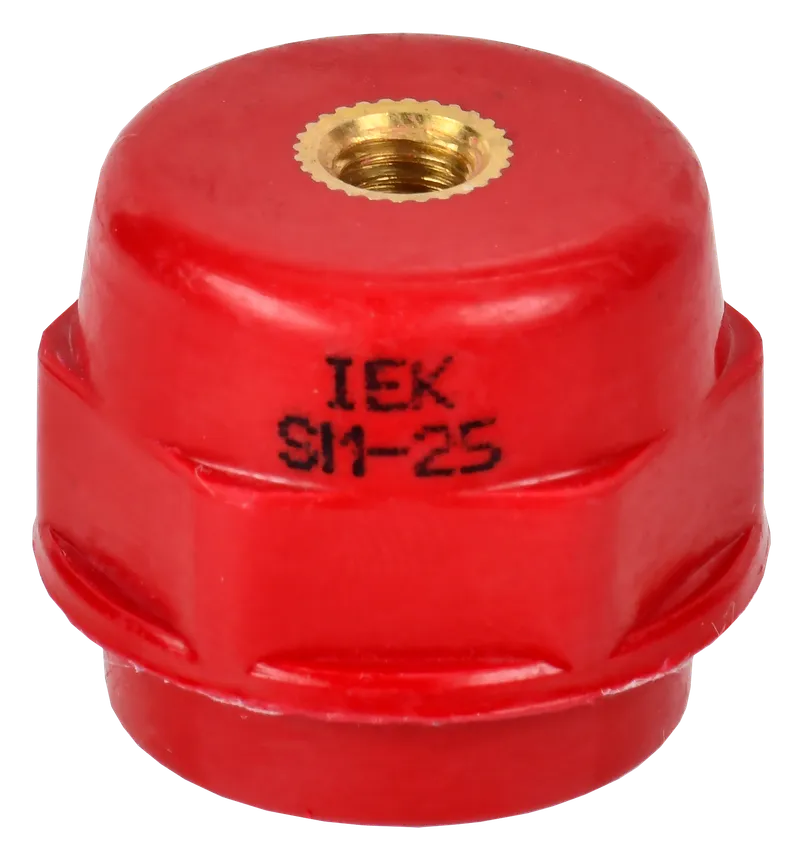

Изолятор шинный IEK SM25 (М6), 1 кВ

<h2>Изолятор силовой SM25 (М6) 275А 1кВ IEK</h2>

<hr />
<h3>Назначение</h3>

<p>Изоляторы шинные SM25 IEK предназначены для крепления токоведущих шин внутри силовых шкафов и сборок, с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки.</p>

<p>Они обеспечивают безопасное подключение силовых проводников и распределение электроэнергии внутри щита.</p>

<hr />
<h3>Принцип работы</h3>

<p>Изолятор крепится:</p>

<ul>
<li>
<p>одной стороной — болтом к монтажной пластине или корпусу,</p>
</li>
<li>
<p>другой стороной — к токоведущей шине.</p>
</li>
</ul>

<p>Каждая шина устанавливается минимум на двух изоляторах (по концам), а при необходимости добавляются промежуточные изоляторы в зависимости от схемы монтажа и длины шины.</p>

<p>Изоляционный корпус не проводит электричество, обеспечивая надежную защиту от коротких замыканий.</p>

<hr />
<h3>✅ Преимущества</h3>

<ul>
<li>
<p>Высокая механическая прочность и устойчивость к ударам;</p>
</li>
<li>
<p>Негорючий полимерный корпус, стойкий к воздействию температуры и химических веществ;</p>
</li>
<li>
<p>Высокие показатели электрического сопротивления;</p>
</li>
<li>
<p>Компактный размер для установки в ограниченном пространстве;</p>
</li>
<li>
<p>Подходит для токов до 275 А и напряжения до 1 кВ;</p>
</li>
<li>
<p>Долговечность и надежность при эксплуатации в различных электрощитах.</p>
</li>
</ul>

<hr />
<h3>🏭 Где применяется</h3>

<ul>
<li>
<p>Силовые шкафы и панели распределения (ВРУ, ГРЩ, РЩ);</p>
</li>
<li>
<p>Коммутационные устройства промышленного и коммерческого назначения;</p>
</li>
<li>
<p>Электрощитовые сборки на жилых, коммерческих и промышленных объектах.</p>
</li>
</ul>

<hr />
<h3>Рекомендации по монтажу и эксплуатации</h3>

<ol>
<li>
<p>Монтаж проводить только при обесточенном оборудовании.</p>
</li>
<li>
<p>Крепить изолятор болтом к монтажной панели, соблюдая допустимый момент затяжки.</p>
</li>
<li>
<p>Проверять поверхность на чистоту, отсутствие пыли и влаги.</p>
</li>
<li>
<p>Устанавливать шины на минимум два изолятора, добавляя промежуточные при необходимости.</p>
</li>
<li>
<p>Регулярно проверять механические соединения и состояние корпуса изолятора.</p>
</li>
<li>
<p>Не допускать контакт с агрессивными химическими веществами.</p>
</li>
<li>
<p>Рабочий диапазон температур: -40…+60 °C.</p>
</li>
</ol>

<hr />
<h2>Технические характеристики</h2>

<table>
<thead>
</thead>
<tbody>
<tr>
<td>Количество полюсов</td>
<td>1</td>
</tr>
<tr>
<td>Тип конструкции</td>
<td>Изолятор SM</td>
</tr>
<tr>
<td>Максимальный номинальный ток, А</td>
<td>275</td>
</tr>
<tr>
<td>Метрический размер резьбы, М</td>
<td>6</td>
</tr>
<tr>
<td>Толщина шин, мм</td>
<td>–</td>
</tr>
<tr>
<td>Механический разрушающий крутящий момент, кН·м</td>
<td>0.2</td>
</tr>
<tr>
<td>Механическая разрушающая сила на изгиб, кН</td>
<td>6</td>
</tr>
<tr>
<td>Расстояние между шинами, мм</td>
<td>50…125</td>
</tr>
<tr>
<td>Наибольший наружный диаметр, мм</td>
<td>30</td>
</tr>
<tr>
<td>Наименьший наружный диаметр, мм</td>
<td>25</td>
</tr>
<tr>
<td>Высота, мм</td>
<td>25</td>
</tr>
<tr>
<td>Длина резьбы, мм</td>
<td>9</td>
</tr>
<tr>
<td>Материал</td>
<td>Полиамид, усиленный стекловолокном</td>
</tr>
<tr>
<td>Номинальное рабочее напряжение, В</td>
<td>1000</td>
</tr>
<tr>
<td>Выдерживаемое напряжение грозового импульса, кВ</td>
<td>6</td>
</tr>
<tr>
<td>Температура эксплуатации, °C</td>
<td>-40…60</td>
</tr>
<tr>
<td>Цвет</td>
<td>Красный</td>
</tr>
<tr>
<td>Вес, г</td>
<td>30</td>
</tr>
</tbody>
</table>
