Изолятор шинный IEK SM76 (М10), 1 кВ

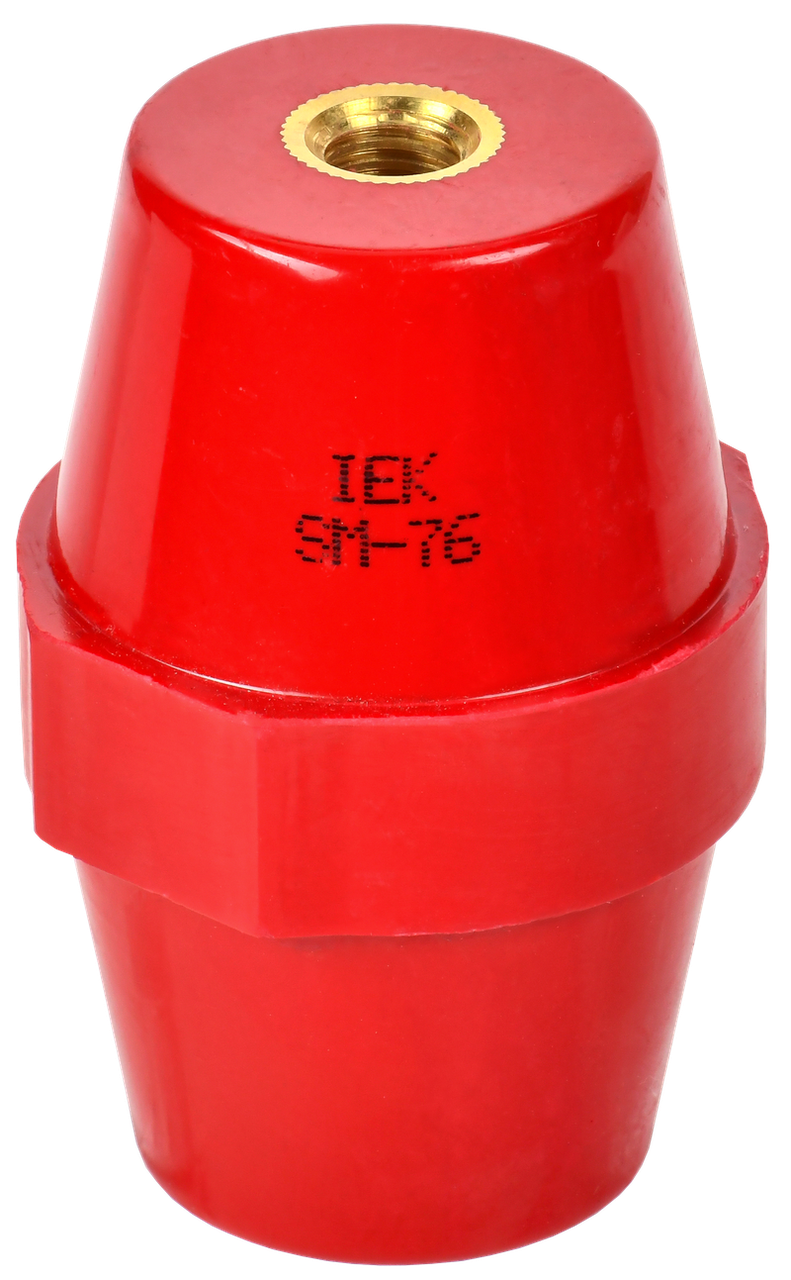

<h2>Изолятор силовой SM76 (М10) 1250А 1кВ IEK</h2>

<hr />
<h3>Назначение</h3>

<p>Изолятор силовой SM76 IEK предназначен для крепления, поддержки и электрической изоляции токоведущих шин внутри силовых шкафов, распределительных щитов и низковольтных комплектных устройств.</p>

<p>Он предотвращает контакт шин с корпусом и другими фазами, обеспечивая безопасную эксплуатацию электрооборудования при токах до 1250 А и напряжении до 1 кВ.</p>

<hr />
<h3>Принцип работы</h3>

<ul>
<li>
<p>Основание изолятора фиксируется к монтажной панели или металлическому основанию через резьбу М10.</p>
</li>
<li>
<p>На противоположной стороне крепится силовая шина.</p>
</li>
<li>
<p>Для установки одной шины требуется не менее двух изоляторов, при увеличенной длине или массе используются промежуточные опоры.</p>
</li>
<li>
<p>Корпус из полиамида, усиленного стекловолокном, обладает высокими диэлектрическими показателями и устойчив к деформациям под нагрузкой, выполняя одновременно несущую и изолирующую функции.</p>
</li>
</ul>

<hr />
<h3>⭐ Преимущества</h3>

<ul>
<li>
<p>💪 Очень высокая механическая прочность — выдерживает изгибающую силу до 30 кН.</p>
</li>
<li>
<p>🔧 Надёжная резьба М10 для силовых шин большого сечения.</p>
</li>
<li>
<p>🔥 Полиамид, армированный стекловолокном — негорючий, износостойкий, устойчивый к вибрациям и нагреву.</p>
</li>
<li>
<p>⚡ Высокая электрическая стойкость: выдерживает грозовой импульс до 25 кВ.</p>
</li>
<li>
<p>🌡 Рабочий диапазон температур −40…+60 °C.</p>
</li>
<li>
<p>✔ Подходит для промышленного, коммерческого и энергетического оборудования.</p>
</li>
<li>
<p>📏 Крупный диаметр (до 50 мм) обеспечивает стабильную опору под большие токи (до 1250 А).</p>
</li>
</ul>

<hr />
<h3>🏭 Где применяется</h3>

<ul>
<li>
<p>Главные распределительные щиты (ГРЩ)</p>
</li>
<li>
<p>Вводно-распределительные устройства (ВРУ)</p>
</li>
<li>
<p>Силовые шкафы и панели управления</p>
</li>
<li>
<p>Коммутационные устройства в промышленности</p>
</li>
<li>
<p>Электрощитовые объектов энергетики, производств, ТЦ, ЖК и др.</p>
</li>
<li>
<p>АВР и щиты большой мощности</p>
</li>
</ul>

<hr />
<h3>Рекомендации по монтажу и эксплуатации</h3>

<ol>
<li>
<p>Монтаж выполнять строго при отключенной электроустановке.</p>
</li>
<li>
<p>При установке соблюдать допустимый момент затяжки резьбы М10, не превышать рекомендуемое усилие.</p>
</li>
<li>
<p>Шины монтировать минимум на двух опорах, по необходимости использовать дополнительные изоляторы.</p>
</li>
<li>
<p>Поддерживать чистоту поверхности — пыль, грязь и влага могут снижать изоляционные свойства.</p>
</li>
<li>
<p>Периодически проверять состояние корпуса и фиксации.</p>
</li>
<li>
<p>Не допускать воздействия агрессивных химических веществ.</p>
</li>
<li>
<p>Соблюдать температурный режим: −40…+60 °C.</p>
</li>
</ol>

<hr />
<h2>Технические характеристики</h2>

<table>
<thead>
</thead>
<tbody>
<tr>
<td>Количество полюсов</td>
<td>1</td>
</tr>
<tr>
<td>Тип конструкции</td>
<td>Изолятор SM</td>
</tr>
<tr>
<td>Максимальный номинальный ток, А</td>
<td>1250</td>
</tr>
<tr>
<td>Метрический размер резьбы, М</td>
<td>10</td>
</tr>
<tr>
<td>Толщина шин, мм</td>
<td>–</td>
</tr>
<tr>
<td>Расстояние между шинами, мм</td>
<td>50…125</td>
</tr>
<tr>
<td>Наибольший наружный диаметр, мм</td>
<td>50</td>
</tr>
<tr>
<td>Наименьший наружный диаметр, мм</td>
<td>36</td>
</tr>
<tr>
<td>Высота, мм</td>
<td>76</td>
</tr>
<tr>
<td>Длина резьбы, мм</td>
<td>16</td>
</tr>
<tr>
<td>Вес, г</td>
<td>250</td>
</tr>
<tr>
<td>Материал</td>
<td>Полиамид, усиленный стекловолокном</td>
</tr>
<tr>
<td>Номинальное рабочее напряжение, В</td>
<td>1000</td>
</tr>
<tr>
<td>Выдерживаемое грозовое импульсное напряжение, кВ</td>
<td>25</td>
</tr>
<tr>
<td>Механическая разрушающая сила на изгиб, кН</td>
<td>30</td>
</tr>
<tr>
<td>Механический разрушающий крутящий момент, кН·м</td>
<td>0.8</td>
</tr>
<tr>
<td>Температура эксплуатации, °C</td>
<td>−40…+60</td>
</tr>
<tr>
<td>Цвет</td>
<td>Красный</td>
</tr>
</tbody>
</table>
