Изолятор шинный IEK SM40 (М8), 1 кВ

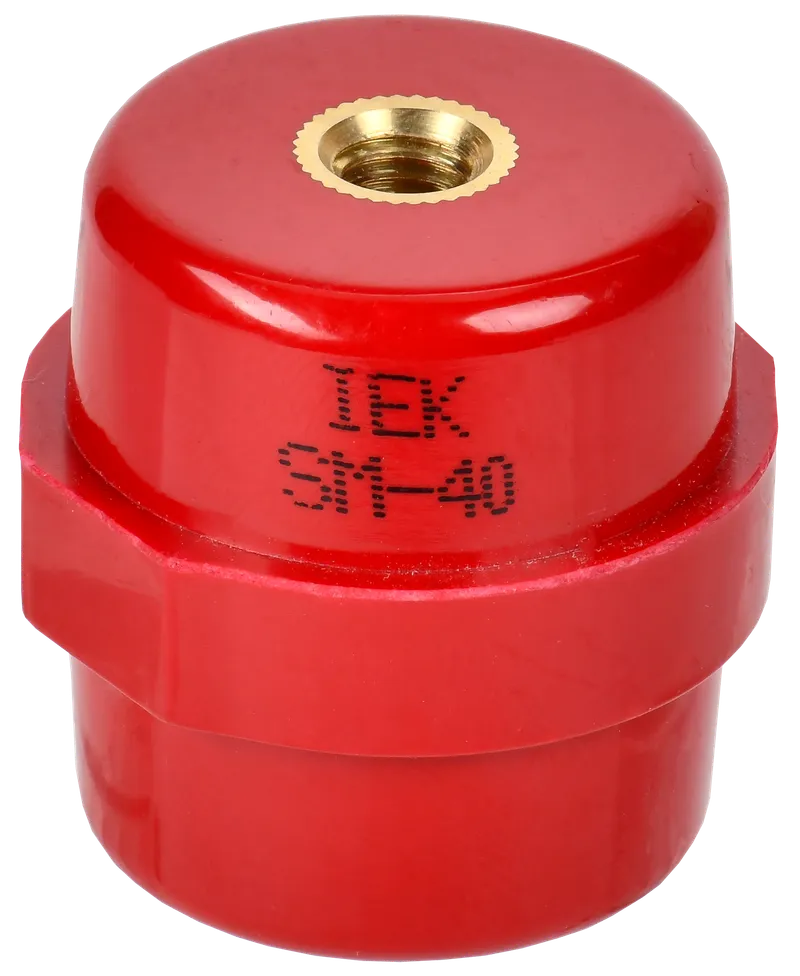

<h2>Изолятор силовой SM40 (М8) 475А 1кВ IEK</h2>

<hr />
<h3>Назначение</h3>

<p>Изолятор силовой SM40 IEK предназначен для жёсткой фиксации и изоляции токоведущих шин внутри распределительных щитов, силовых шкафов и низковольтных комплектных устройств.</p>

<p>Он обеспечивает безопасное расстояние между шинами и корпусом оборудования, предотвращая короткие замыкания и обеспечивая работоспособность электроустановок при токах до 475 А.</p>

<hr />
<h3>Принцип работы</h3>

<ul>
<li>
<p>Изолятор устанавливается на основание электрощита с помощью резьбового соединения М8.</p>
</li>
<li>
<p>На вторую сторону изолятора крепится токоведущая шина.</p>
</li>
<li>
<p>Каждая шина должна устанавливаться минимум на двух изоляторах (по концам), при необходимости применяются промежуточные опоры.</p>
</li>
<li>
<p>Благодаря прочному полиамиду, армированному стекловолокном, изделие одновременно выполняет функции несущей опоры и диэлектрического разделителя.</p>
</li>
</ul>

<hr />
<h3>Преимущества</h3>

<ul>
<li>
<p>💪 Надёжная механическая выдержка: сила на изгиб — до 10 кН, крутящий момент — 0.6 кН·м.</p>
</li>
<li>
<p>🔥 Негорючий, стойкий к старению и вибрациям материал.</p>
</li>
<li>
<p>⚡ Выдерживает грозовое импульсное напряжение до 12 кВ.</p>
</li>
<li>
<p>🌡 Работает в широком температурном диапазоне: –40…+60 °C.</p>
</li>
<li>
<p>⚙️ Оптимален для шин среднего тока (до 475 А).</p>
</li>
<li>
<p>📏 Компактные размеры — удобно использовать в плотной компоновке щитов.</p>
</li>
<li>
<p>✔ Совместим с большинством промышленных и коммерческих НКУ.</p>
</li>
</ul>

<hr />
<h3>Где применяется</h3>

<ul>
<li>
<p>Распределительные щиты (РЩ, ГРЩ)</p>
</li>
<li>
<p>Вводно-распределительные устройства (ВРУ)</p>
</li>
<li>
<p>Силовые шкафы промышленного назначения</p>
</li>
<li>
<p>НКУ коммерческих объектов</p>
</li>
<li>
<p>АВР, шкафы управления и коммутации</p>
</li>
<li>
<p>Электрощитовые жилых, офисных и производственных зданий</p>
</li>
</ul>

<hr />
<h3>Рекомендации по монтажу и эксплуатации</h3>

<ol>
<li>
<p>Монтаж выполнять только при полном отсутствии напряжения.</p>
</li>
<li>
<p>Использовать резьбу М8, соблюдать допустимый момент затяжки.</p>
</li>
<li>
<p>Размещать шину минимум на двух опорах, при большой длине применять дополнительные изоляторы.</p>
</li>
<li>
<p>Обеспечить чистоту поверхностей — пыль и влажность ухудшают изоляцию.</p>
</li>
<li>
<p>При эксплуатации периодически проверять состояние изолятора и затяжку крепежа.</p>
</li>
<li>
<p>Избегать воздействия агрессивных химических сред.</p>
</li>
<li>
<p>Допустимая рабочая температура: –40…+60 °C.</p>
</li>
</ol>

<hr />
<h2>Технические характеристики</h2>

<table>
<thead>
</thead>
<tbody>
<tr>
<td>Количество полюсов</td>
<td>1</td>
</tr>
<tr>
<td>Тип конструкции</td>
<td>Изолятор SM</td>
</tr>
<tr>
<td>Максимальный номинальный ток, А</td>
<td>475</td>
</tr>
<tr>
<td>Метрический размер резьбы, М</td>
<td>8</td>
</tr>
<tr>
<td>Толщина шин, мм</td>
<td>–</td>
</tr>
<tr>
<td>Расстояние между шинами, мм</td>
<td>50…125</td>
</tr>
<tr>
<td>Наибольший наружный диаметр, мм</td>
<td>41</td>
</tr>
<tr>
<td>Наименьший наружный диаметр, мм</td>
<td>34</td>
</tr>
<tr>
<td>Высота, мм</td>
<td>40</td>
</tr>
<tr>
<td>Длина резьбы, мм</td>
<td>12</td>
</tr>
<tr>
<td>Материал</td>
<td>Полиамид, усиленный стекловолокном</td>
</tr>
<tr>
<td>Номинальное рабочее напряжение, В</td>
<td>1000</td>
</tr>
<tr>
<td>Грозовое импульсное напряжение, кВ</td>
<td>12</td>
</tr>
<tr>
<td>Механическая сила на изгиб, кН</td>
<td>10</td>
</tr>
<tr>
<td>Механический крутящий момент, кН·м</td>
<td>0.6</td>
</tr>
<tr>
<td>Температура эксплуатации, °C</td>
<td>–40…+60</td>
</tr>
<tr>
<td>Цвет</td>
<td>Красный</td>
</tr>
</tbody>
</table>
